不锈钢倾斜进料螺旋输送设备三维设计

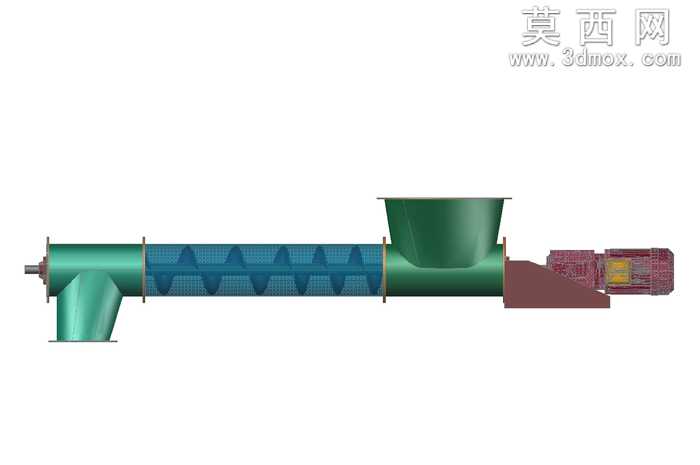

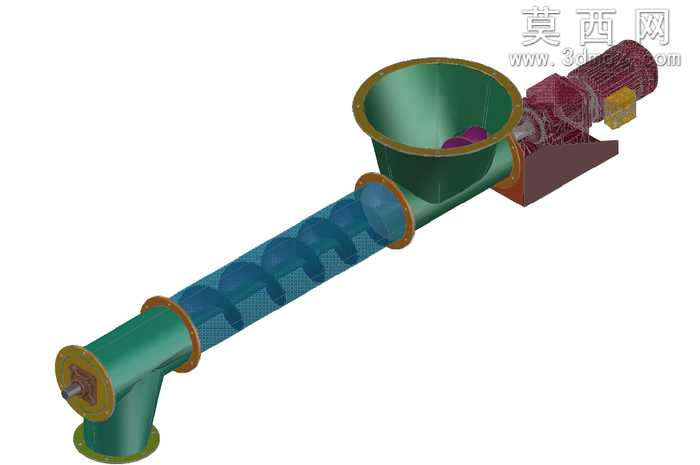

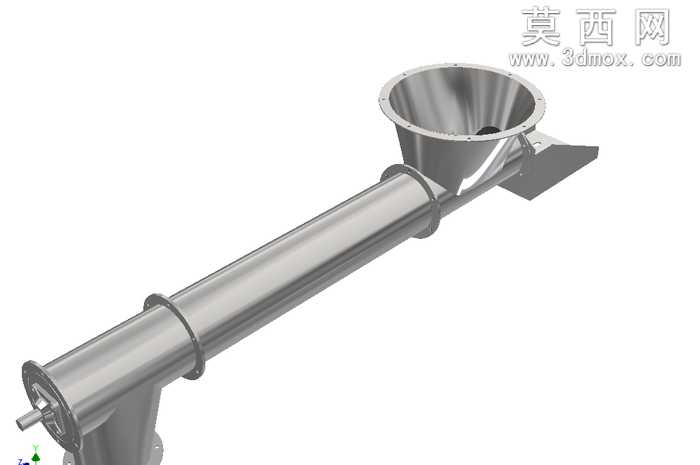

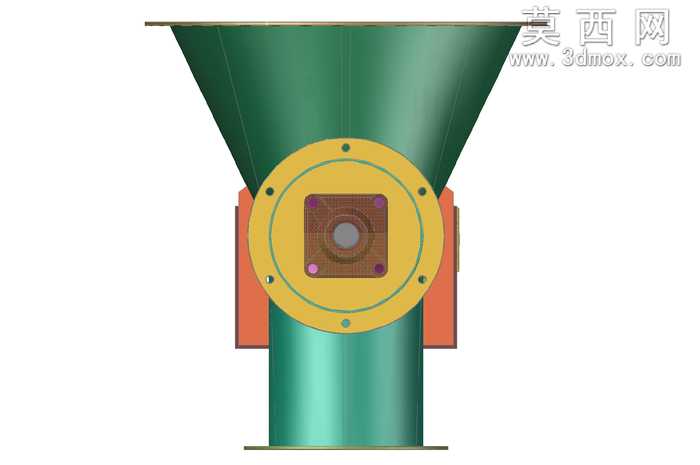

本作品为螺旋输送机三维建模作品，是作者早期完成的CAD三维设计实践项目，整体建模过程严格遵循机械设计的尺寸规范与装配逻辑，完整还原了螺旋输送机的核心结构与功能特征。建模阶段首先从核心输送构件螺旋轴入手，通过螺旋线扫描生成连续的螺旋叶片结构，精准控制叶片螺距、轴径与叶片外径的尺寸比例，保证物料推送过程的流畅性，避免出现物料卡滞、输送断流的结构缺陷。筒体部分采用分段式法兰连接结构建模，每段筒体的法兰端面均设置了对应的螺栓孔位阵列，还原了实际设备分段加工、现场拼接的装配特性，同时在筒体对应位置预留了进料口与出料口的安装接口，保证结构与实际生产需求一致。顶部进料斗采用漏斗式锥面结构建模，通过放样曲面生成顺滑的锥度过渡面，保证物料能够依靠自重顺畅滑入筒体内部，避免进料位置出现物料堆积架桥的问题。端部传动端结构完整还原了轴承安装位、轴伸端的密封结构与连接法兰，能够清晰展示动力输入的连接位置与支撑结构的布局。材质渲染阶段针对设备的食品级应用场景，整体赋予不锈钢金属材质，调整金属粗糙度与反射参数，还原不锈钢哑光金属的质感，法兰连接位置、轴端位置做了细微的材质区分，突出不同部件的装配边界。设计过程中充分考虑了螺旋输送机的实际工况，整体结构采用倾斜布置的形式，适配不同高度差的物料输送场景，各部件的建模精度满足后续工程出图、装配干涉检查的需求，所有配合位置均预留了合理的装配间隙，既保证模型的视觉还原度，也符合机械设计的工程合理性。整个模型结构完整，无缺失构件，无多余冗余特征，能够直观展示螺旋输送机的工作原理与结构组成，可作为同类输送设备设计的参考模型，也可用于机械原理教学的演示素材。
