凸轮与从动件组合传动结构设计

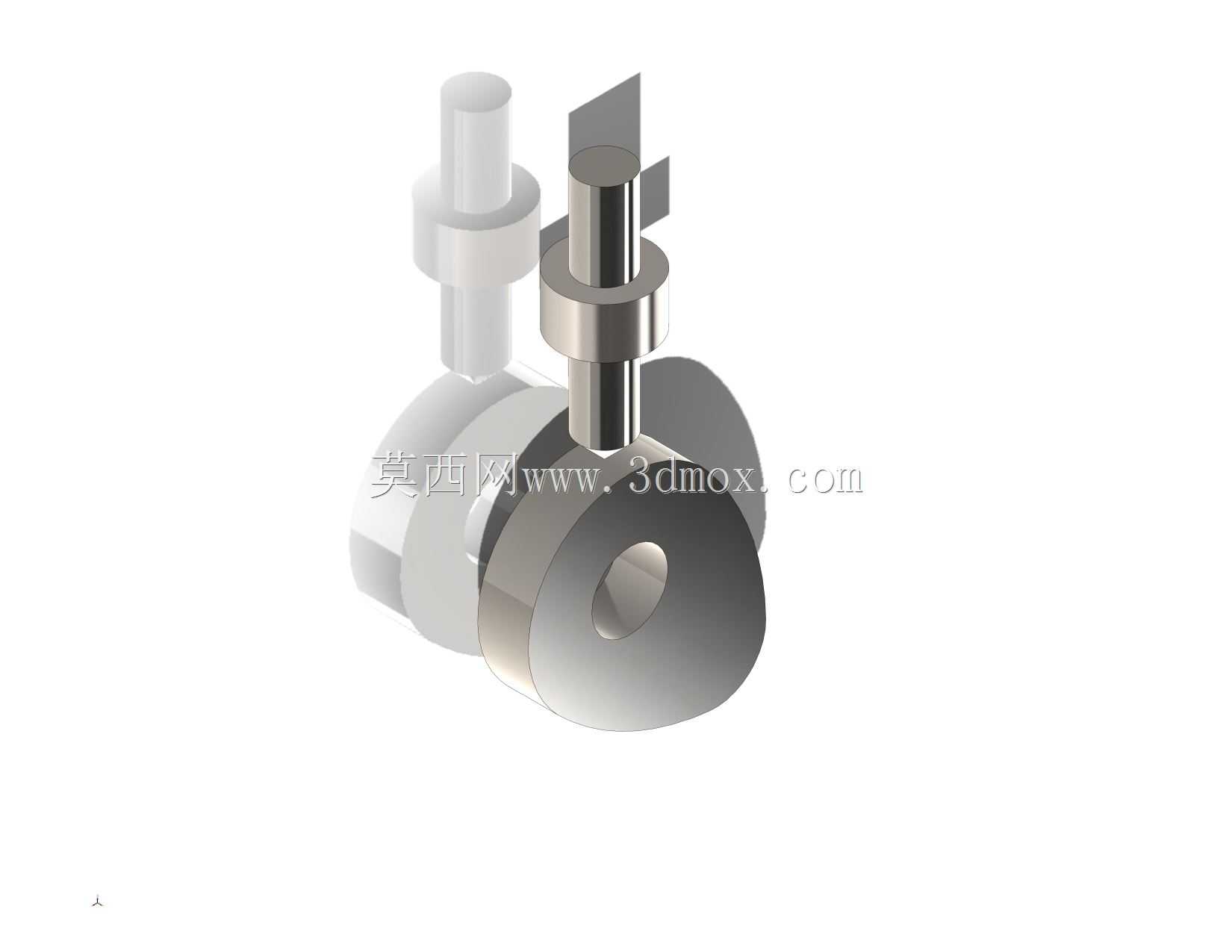

　　在自动化生产线的工位切换、轻工包装设备的送料节拍控制、内燃机配气机构的气门启闭调控这类需要实现特定往复运动规律的场景中，凸轮从动件组合是应用极为广泛的核心传动单元，这套结构的设计合理性直接决定了整套设备的运行精度、噪音水平与使用寿命。这套凸轮从动件结构采用盘形凸轮搭配直动从动件的经典布局，同时在从动件侧设置了导向支撑轴段，避免从动件在往复运动过程中出现偏载卡滞的问题，凸轮基圆与从动件接触端的轮廓经过连续曲率校验，不存在尖点或曲率突变区域，能有效降低接触应力集中，减少长期运行后的轮廓磨损量。

　　从安装边界来看，凸轮的中心安装孔采用标准光孔配合键槽的传动连接形式，可直接适配常用直径的传动轴，安装时需保证凸轮端面与传动轴轴线的垂直度公差控制在0.02mm以内，避免从动件行程出现偏差；从动件的导向段与设备安装机架上的导向套采用间隙配合，配合间隙选取H7/g6的公差等级，既保证往复运动的顺畅性，又能控制横向窜动量在允许范围内。设计过程中首先根据目标工位的运动行程、启停时间占比、运动速度曲线要求反推凸轮轮廓，先确定从动件的推程、远休止、回程、近休止四个阶段的角度分配，再按照等加速等减速运动规律计算轮廓上各点的坐标值，避免从动件运动过程中出现刚性冲击，适配中低速运行的工况需求；同时对凸轮与从动件的接触位置做了应力校核，按照45号钢调质处理的材料参数计算，接触应力远低于材料许用接触应力，能满足常规工况下的长期使用要求。

　　这套结构的从动件端部采用平底接触形式，相比尖顶从动件接触面积更大，耐磨性能更好，相比滚子从动件结构更简单，安装维护难度更低，适合对传动精度有一定要求但不需要极端高速运行的设备场景。在实际装配调试时，需要先调整从动件的初始预压量，保证凸轮在近休止阶段时从动件与凸轮轮廓保持可靠接触，不会出现脱离导致的传动失效，同时要在接触部位涂抹润滑脂，降低滑动摩擦带来的磨损；导向轴段的同轴度需要与凸轮安装轴的平行度做同步校验，避免从动件在运动过程中出现别劲的问题，导致运行阻力增大甚至卡滞。

　　这套结构可以直接集成到各类需要实现间歇直线往复动作的设备中，比如小型冲床的送料机构、胶囊填充机的分料机构、印刷设备的进纸抬升机构，不需要对轮廓做大幅修改即可适配多数常规行程需求，若需要调整从动件的运动规律，只需要重新加工对应轮廓的凸轮盘即可，从动件与导向部分可以通用互换，降低了备件储备的成本。
