小型磁选分离设备结构设计方案

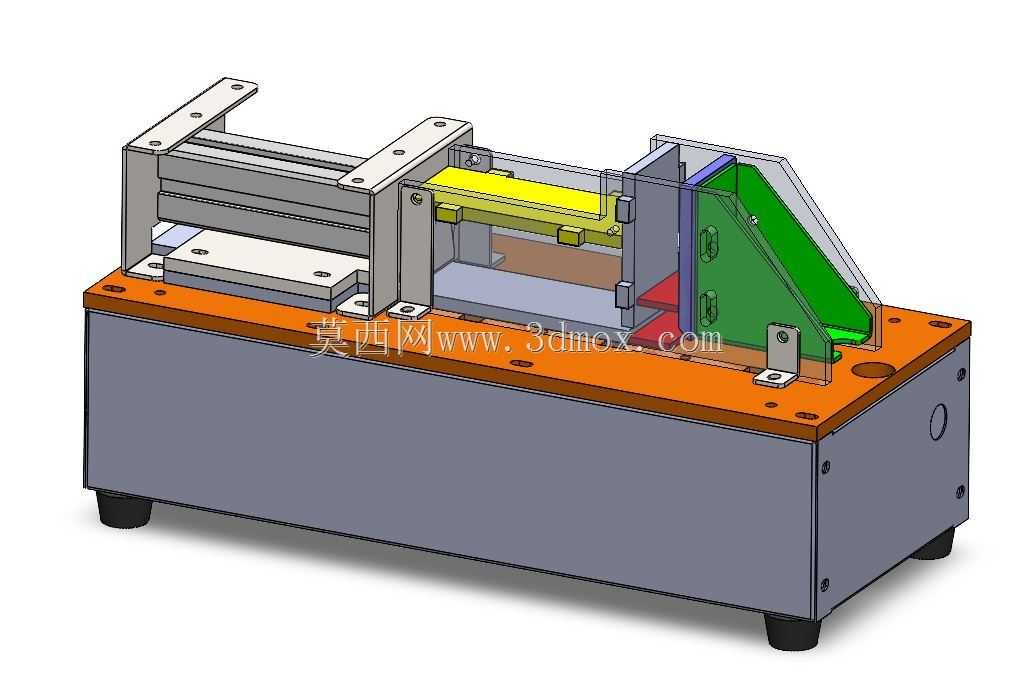

　　这款磁选设备主要面向细颗粒物料的铁磁性杂质分离场景，常见于粉体加工、食品原料除铁、矿浆粗选、再生料分选等工况，可在连续送料过程中自动完成磁性物与非磁性物料的分离作业，无需人工频繁清理吸附的铁屑杂质。从结构布局来看，设备采用一体式底座设计，下部为箱体结构，既可以容纳驱动、电控相关组件，也作为整机的承重基础，底部配置四个可调式减震脚杯，可适应不平整的安装地面，调整水平度后能降低运行过程中的振动传递，避免因设备晃动导致的分选精度下降。上部工作台面采用绝缘耐磨的橙色绝缘板铺装，所有执行组件均通过螺栓固定在台面上，安装孔位预留了足够的调整余量，可根据实际物料的分选需求调整磁系与出料导板的相对位置。

　　设备左侧配置直线驱动单元，采用双导杆导向结构，推送行程覆盖整个分选腔宽度，推送板运行过程中平行度偏差控制在0.2mm以内，可将非磁性物料平稳推送至出料口，避免卡料、漏料问题。磁系组件设置在分选腔侧方，采用梯度磁场设计，靠近分选腔一侧磁场强度更高，可有效吸附流经区域的铁磁性杂质，当推送板完成非磁性物料推送后，磁系随驱动机构退至卸磁位置，吸附的磁性杂质在重力作用下落入专门的收集槽，完成整个分选循环。出料端设置倾斜导料板，导板角度经过反复校核，可保证物料依靠自重顺畅滑出，不会在导板表面堆积，导板采用耐磨非金属材质制作，避免长期被物料冲刷磨损，同时不会干扰磁场分布。

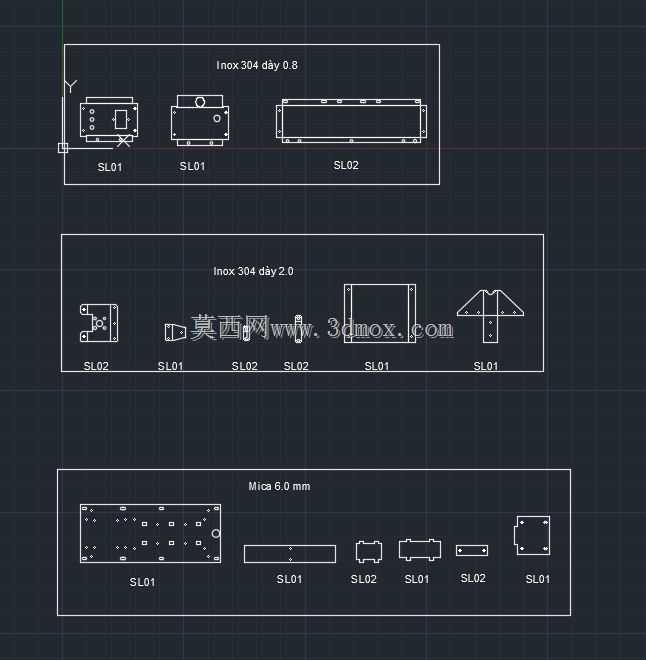

　　从安装边界来看，整机长度控制在800mm以内，宽度不超过350mm，整体高度约400mm，可直接集成在现有生产线的输送段中间，不需要对原有产线做大规模改造，进料口高度可与常规的皮带输送机、振动送料器出料端匹配，减少衔接段的物料落差，避免粉料扬尘问题。设计过程中重点考虑了设备的维护便捷性，所有外露组件均采用快拆式螺栓固定，日常清理分选腔、检查磁系表面磨损情况时不需要复杂工具，可在短时间内完成拆装。

　　驱动部分的行程限位采用外置式传感器，触发位置可根据实际分选需求灵活调整，针对不同粒度、不同磁性物含量的物料，可通过调整推送频率、磁系停留时间来适配分选要求，比如处理铁杂质含量较高的物料时，可适当延长磁系在分选位的停留时间，保证磁性物充分吸附，处理大流量物料时可提高推送频率，匹配上游的送料速度。设备的分选腔侧板采用透明高强度材质制作，日常运行时可直接观察内部物料流动状态、磁性物吸附情况，出现卡料等异常时可第一时间发现，不需要拆开设备即可判断故障位置。在结构强度校核阶段，对底座承重、导杆受力、安装支架的抗变形能力都做了仿真验证，满负荷连续运行时，导杆的挠度变形量不超过0.1mm，可保证推送板长期运行不会出现卡滞，安装支架的固有频率避开了设备运行的振动频率区间，不会出现共振问题。考虑到部分工况下会接触潮湿物料或者腐蚀性粉体，设备的外露金属件都做了防锈处理，工作台面的绝缘板也具备耐弱酸弱碱腐蚀的能力，可适应更多复杂的使用场景。
