离心式通风机叶轮风轮结构设计

　　该模型呈现的是离心式通风机的核心做功部件——叶轮风轮，整体采用后向多叶片布局，主要服务于工业除尘、车间排风、物料输送、空调机组及锅炉引风等需要连续气流输送的场合。叶轮在风机蜗壳内部高速旋转时，叶片间的气体被离心力甩向轮缘，经蜗壳收集后从出风口排出，中心区域则形成负压，持续从轴向吸入新气流，从而完成风量与风压的建立。

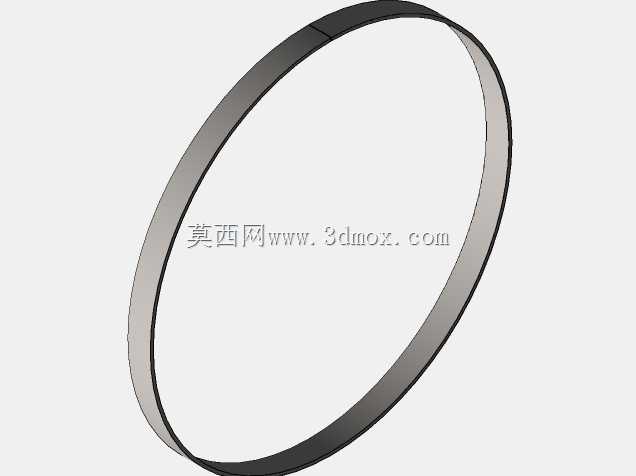

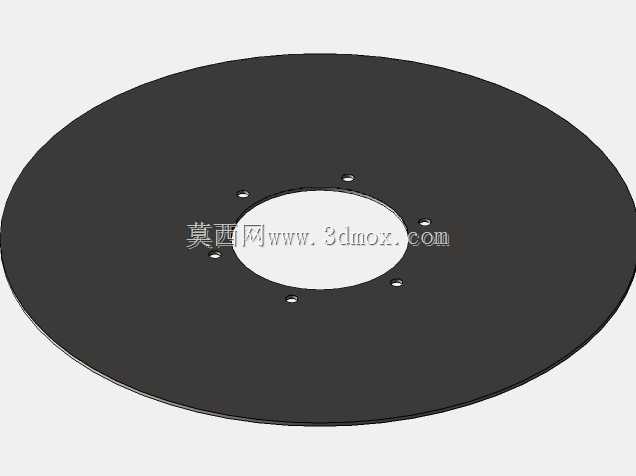

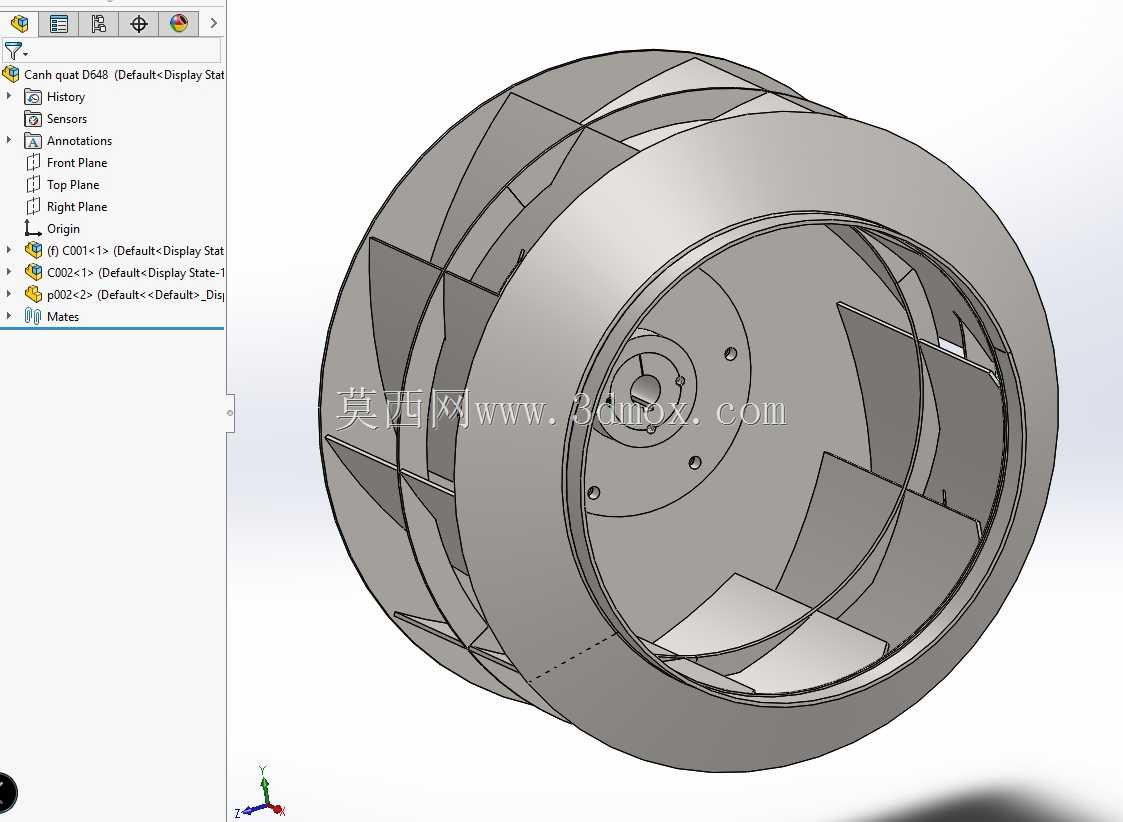

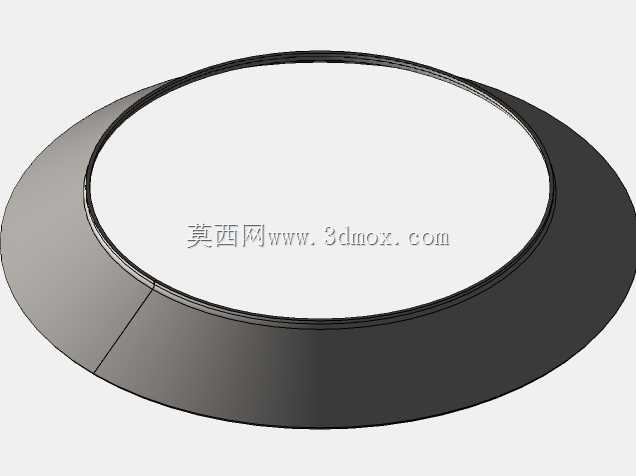

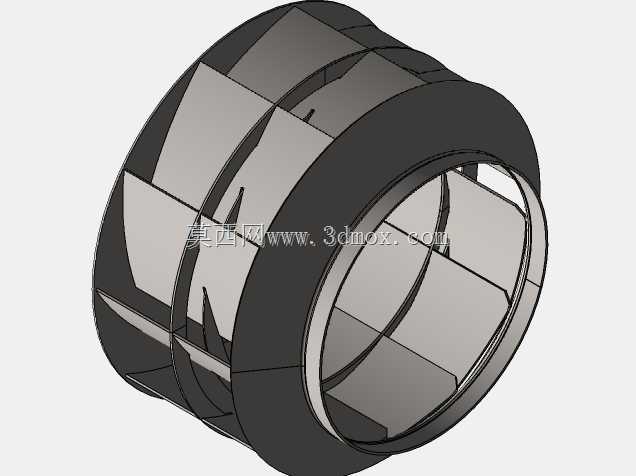

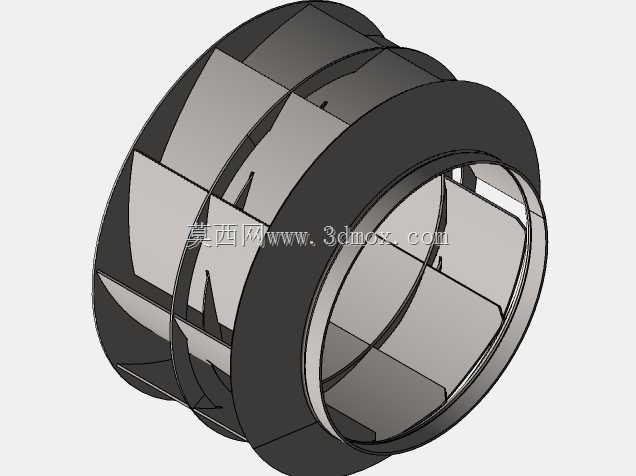

　　从结构上看，模型由轮盖、轮盘、十片弧形叶片、中心轮毂及连接紧固件组成。轮盖采用收敛式圆弧进风口，与进风集流器配合形成平滑过渡通道，可减少入口涡流和冲击损失；轮盘作为主要承力件，承担叶片离心载荷并将扭矩传递给主轴。叶片沿圆周均匀分布，型线呈空间弯曲形态，进口段顺应轴向来流方向，出口段逐渐转向径向，使气流在叶道内加速转向时更加顺畅，兼顾风压输出与运行效率。

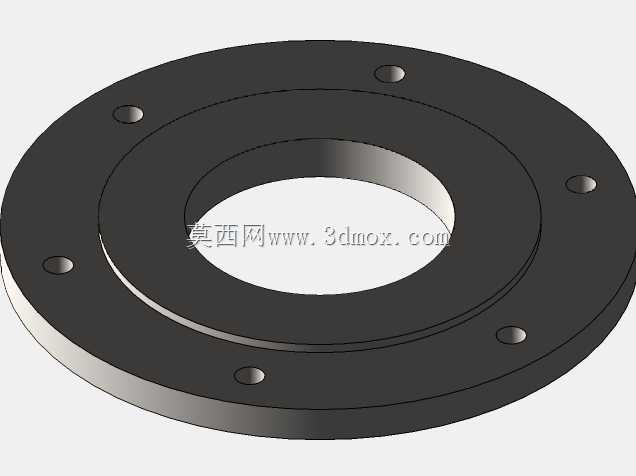

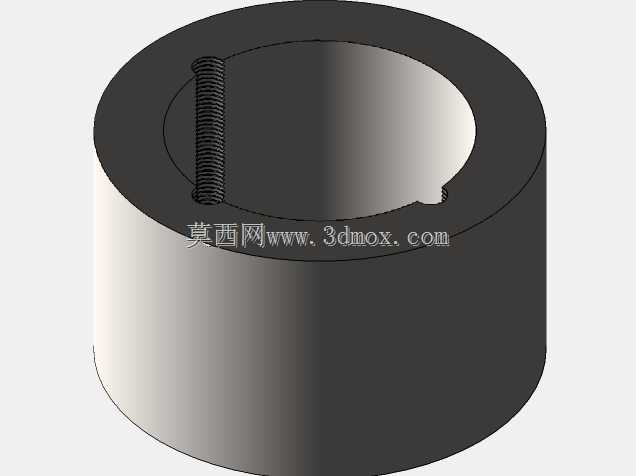

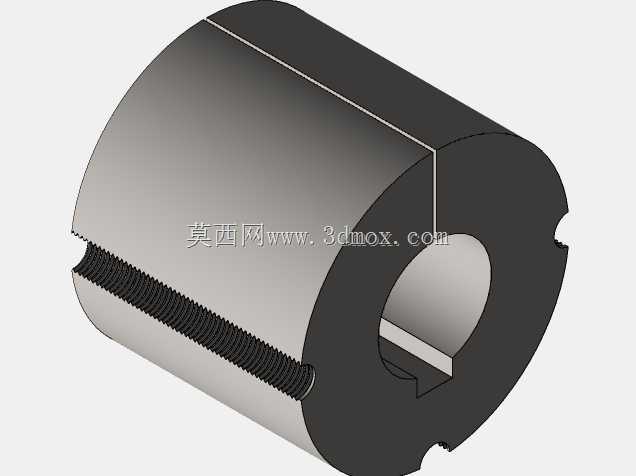

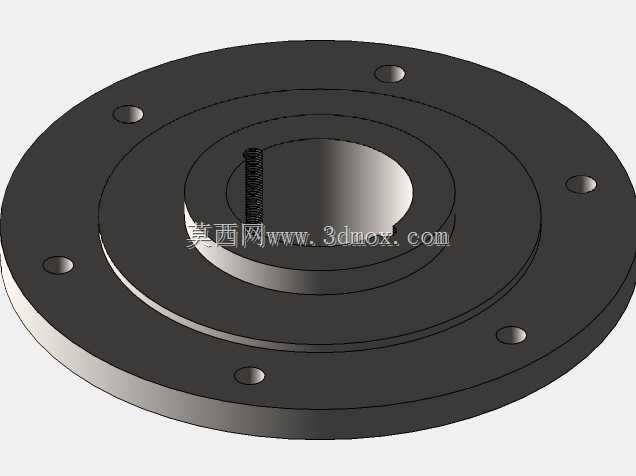

　　设计时需要重点控制叶片进出口安装角、叶道宽度和轮盖锥度。进口角过大容易造成气流脱流，过小则限制通流能力；出口宽度决定风量等级，而轮缘线速度直接影响全压水平。轮毂中心设置轴孔与键槽连接位，周边分布螺栓孔，便于与电机轴或传动轮毂装配固定，建模时保留了真实的孔位、倒角和壁厚关系，能够直接用于干涉检查与装配验证。

　　外形边界以回转体为主，外径约六百四十八毫米，叶片轴向高度约三百九十二毫米，安装时需在叶轮与蜗壳侧板、进风口之间预留合理间隙，间隙过小会发生刮擦，过大则产生回流泄漏。轮盘后侧应留出主轴、轴承箱及联轴器的装配空间，进风侧需保证集流器伸入轮盖的重叠深度。该类叶轮通常选用钢板焊接或铝合金成型，动平衡等级要求较高，模型完整表达了叶片排布、轮体曲面和连接接口，可为风机选型校核、蜗壳配套设计及维修测绘提供直接参考。
