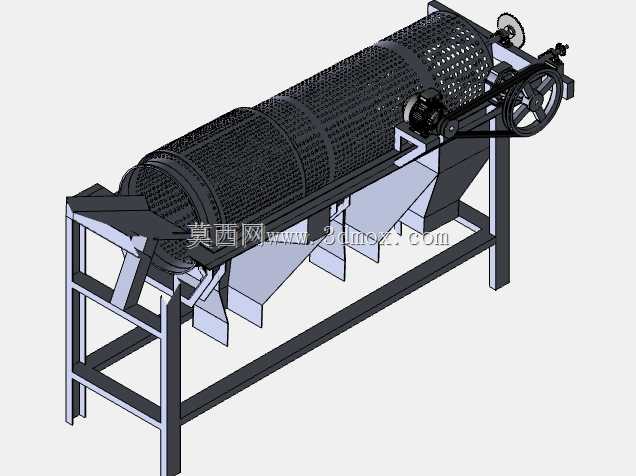

工业级滚筒式物料分级旋转筛选设备

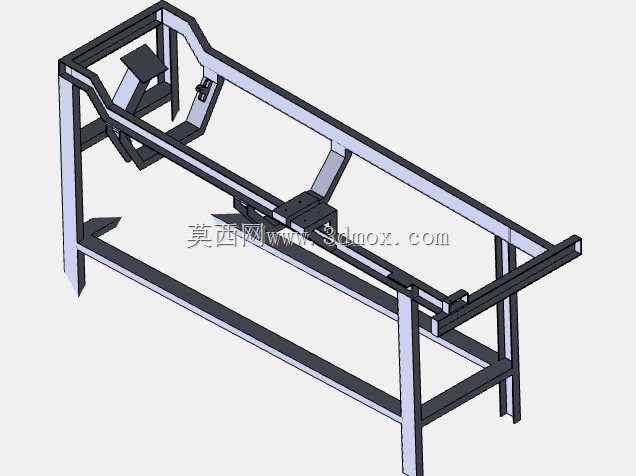

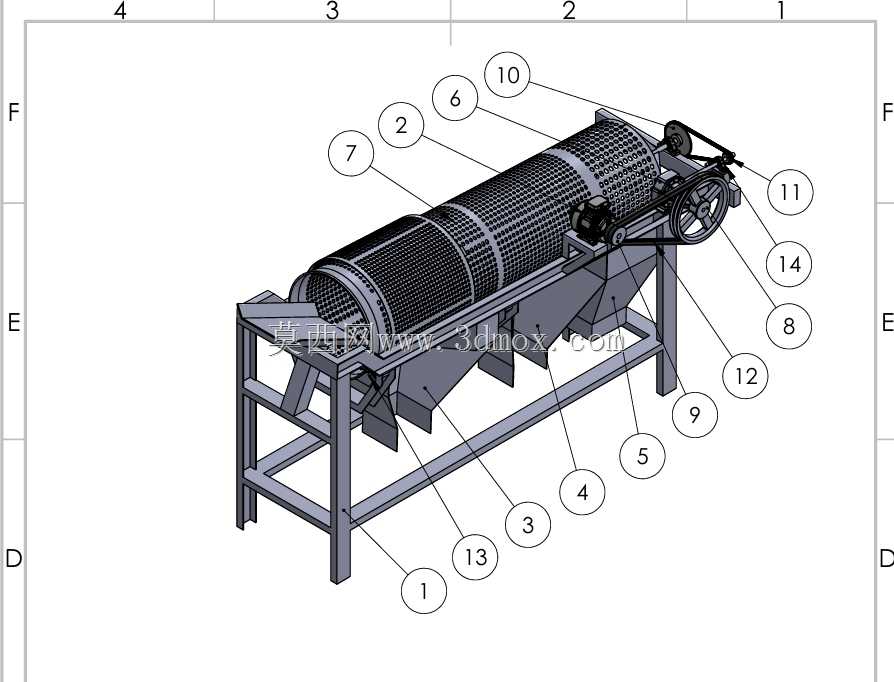

　　在散料处理的各类生产场景里，物料粒度分级始终是前置处理环节的核心工序，不管是砂石骨料生产、建筑固废资源化处理、粮食初清、化工颗粒分选还是矿山碎矿段的粒度把控，都需要稳定可靠的筛分设备完成不同粒径物料的分离，这款滚筒式旋转筛选设备正是针对连续化大吞吐量筛分场景设计的专用装备。从结构设计逻辑来看，设备采用卧式倾斜安装的焊接机架作为承载主体，机架采用矩形型钢焊接成型，所有支撑腿底部预留安装地脚孔，可直接通过膨胀螺栓固定在硬化混凝土地面，安装时需保证滚筒轴线与水平面呈3-5度的倾角，依靠物料自身重力配合滚筒转动实现沿轴向的自动进给，不需要额外设置推料机构就能完成物料从进料端到出料端的全流程移动。

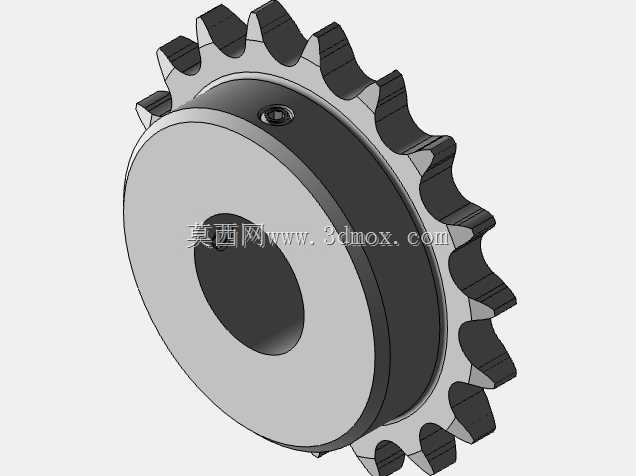

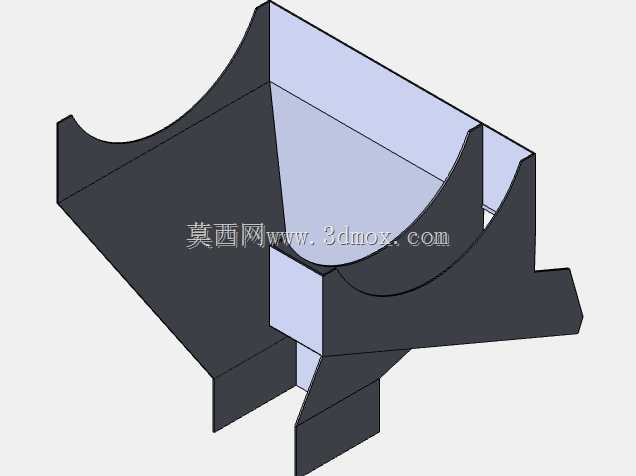

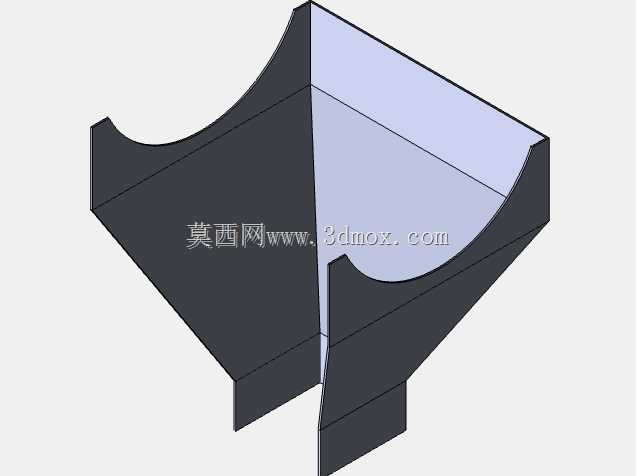

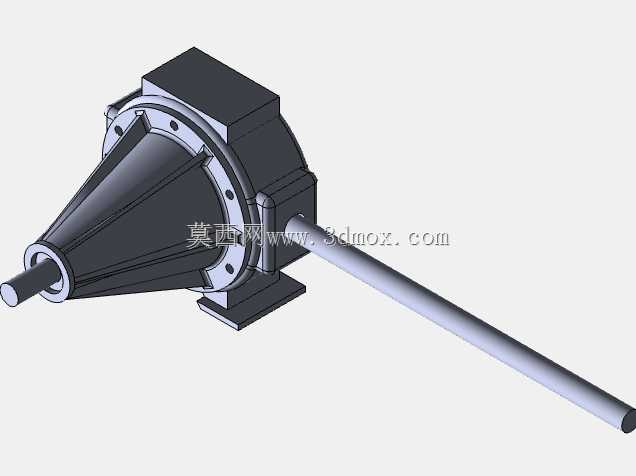

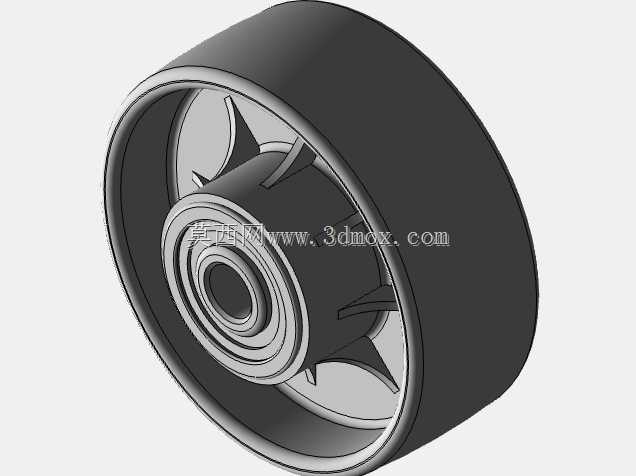

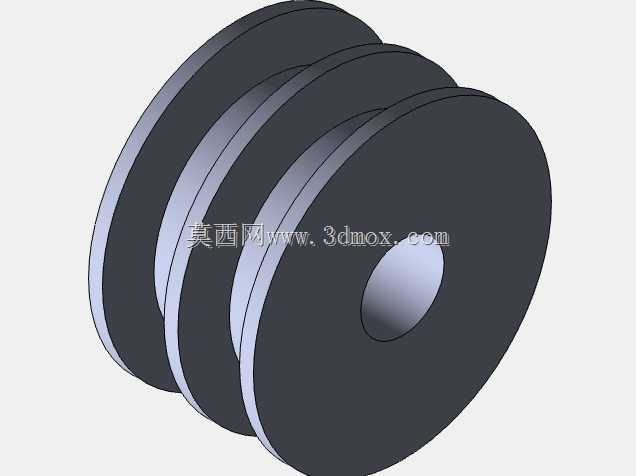

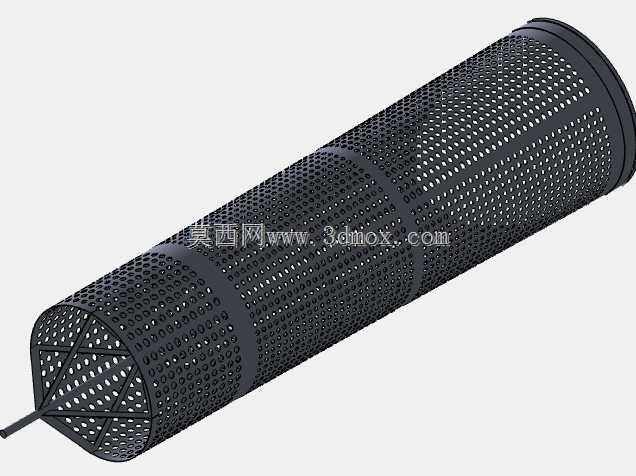

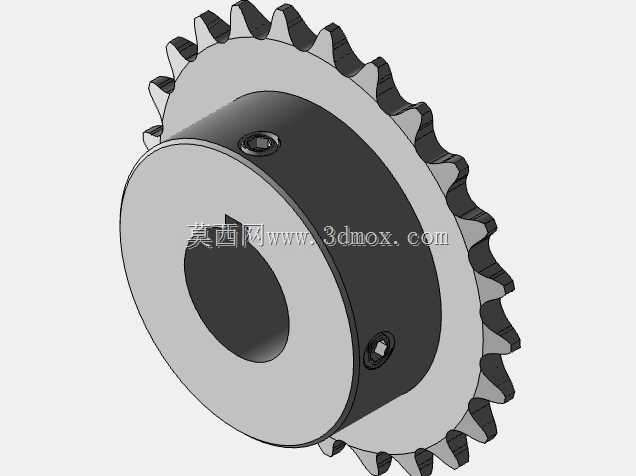

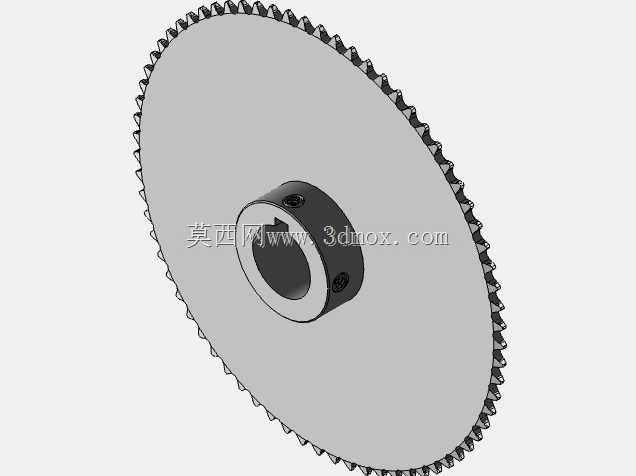

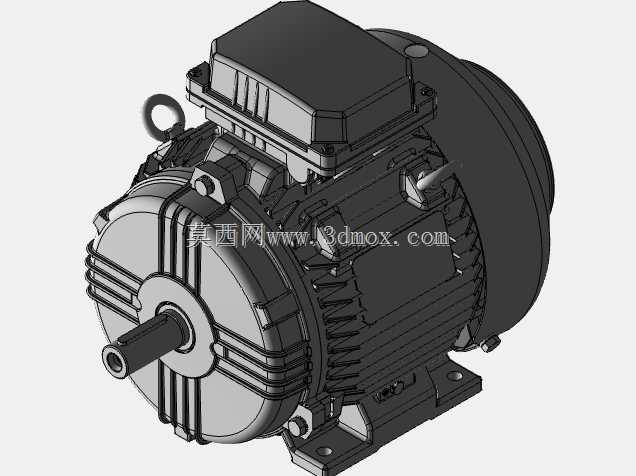

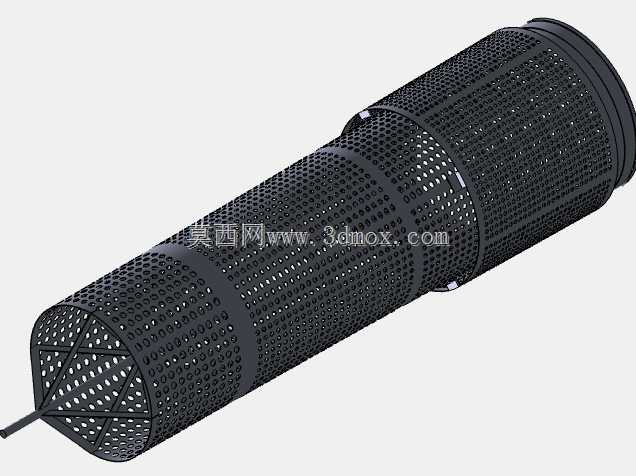

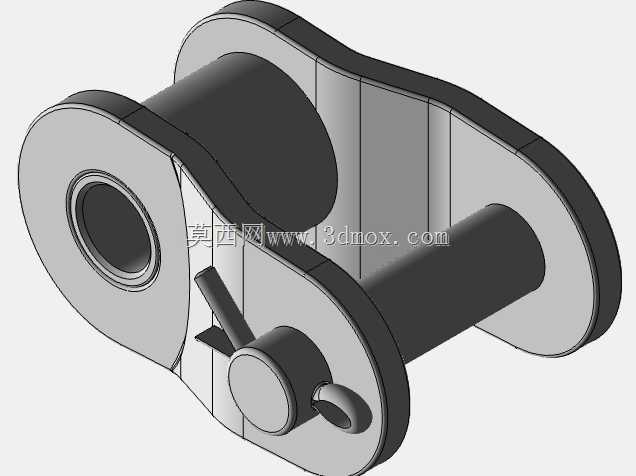

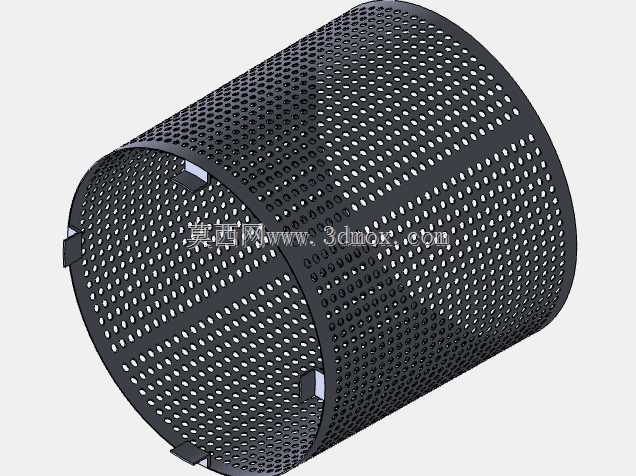

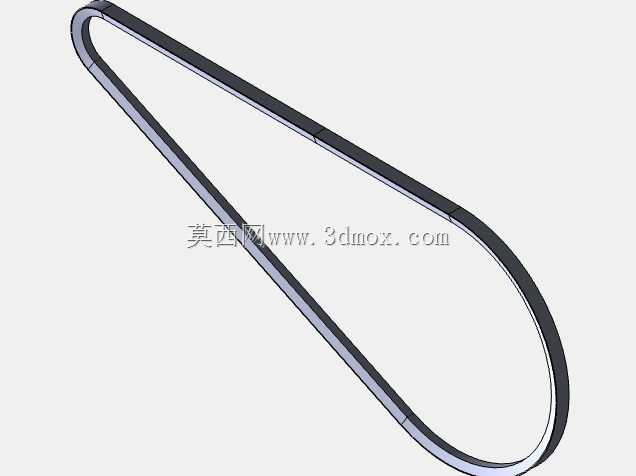

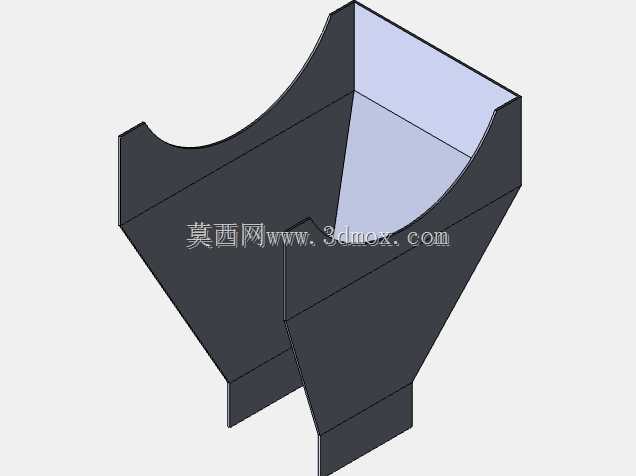

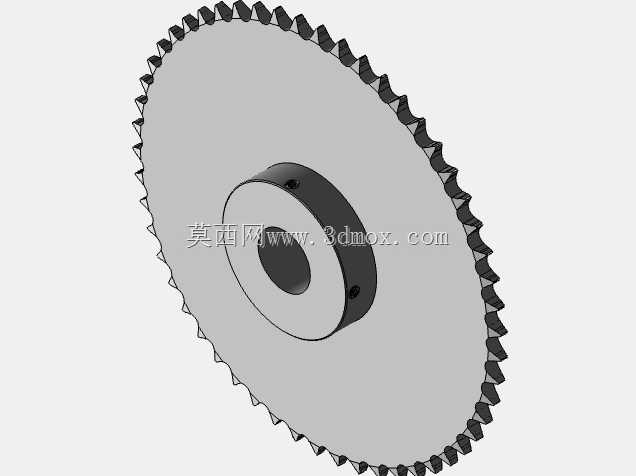

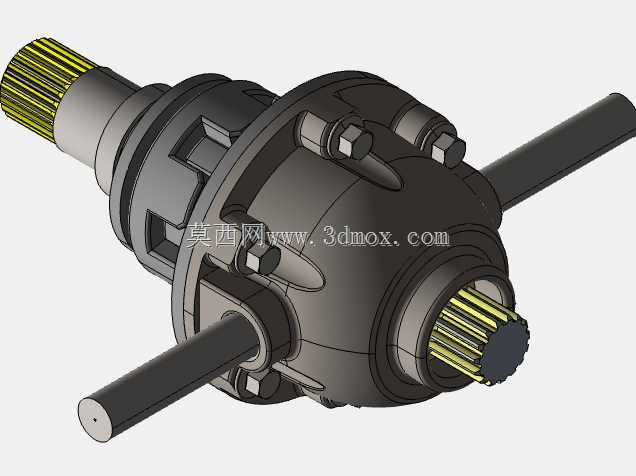

　　核心筛分部件为冲孔筛板卷制拼接而成的多段式滚筒，不同筛分段可根据工艺需求配置不同孔径的筛网，沿物料进给方向筛孔孔径依次增大，可一次性将物料分成4种不同粒度等级，对应下方设置的四个独立出料斗，可分别将不同粒径的物料导流至对应的输送设备或集料仓，筛板采用模块化快装结构，磨损后可单独拆卸更换，不需要整体更换滚筒，大幅降低后期维护成本。传动部分采用电机搭配减速机的驱动方案，通过链轮链条机构带动滚筒两端的支撑滚圈转动，滚筒下方设置四组可调式托轮组件，既可以支撑滚筒的整体重量，也能通过调整托轮位置补偿安装误差与长期运行产生的磨损，传动侧设置防跑偏挡轮结构，避免滚筒转动过程中出现轴向窜动影响运行稳定性，传动部位全部加装安全防护罩，防止运行过程中人员接触转动部件引发安全事故。

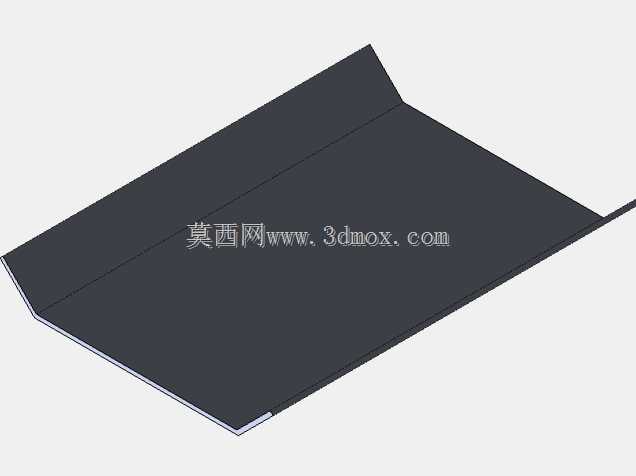

　　设备进料端设置加宽导料槽，可直接对接皮带输送机、装载机上料或者料仓落料，进料口做圆弧过渡处理，避免物料堆积堵料，滚筒内部设置导料螺旋段，可将进入滚筒的物料快速均匀铺展到整个筛面，避免进料端物料堆积影响筛分效率。从安装边界来看，设备整体长度根据处理量不同覆盖3-8米区间，宽度控制在1.5-2.2米，进料端高度比出料端高200-400毫米，安装时需要在各出料斗下方预留至少1米的设备对接空间，机架两侧预留不小于0.8米的检修通道，方便日常检查筛网磨损情况、张紧传动链条以及加注润滑脂。

　　实际运行过程中，滚筒以15-25转每分钟的转速缓慢转动，物料在滚筒内不断被翻抛、滚动，小于筛孔的物料透筛进入对应出料斗，大于筛孔的物料沿倾斜滚筒向出料端移动最终从尾端排出，相比振动筛设备，这款旋转筛运行噪音更低、冲击载荷更小，对基础的承重要求更低，不容易出现筛网堵孔问题，尤其适合筛分含泥量较高、湿度较大的物料，在建筑垃圾分拣、河道砂石筛分、煤炭分级、有机肥颗粒分选等场景都有广泛应用。设计过程中针对筛网易堵的痛点，在滚筒上方设置了可调整角度的拍打装置，随滚筒转动周期性敲击筛网表面，将嵌在筛孔里的物料振落，保证筛孔通透率维持在较高水平，同时机架与滚筒支撑部位采用橡胶减震垫隔离，降低运行过程中震动向地面传递，减少车间内的震动噪音。设备的所有润滑点都采用引出式设计，日常维护时不需要拆卸防护罩就能完成润滑油加注，减速机采用油浴润滑，正常运行情况下每半年更换一次润滑油即可，托轮、挡轮部位采用黄油嘴注脂，每周补充一次润滑脂就能保证长期稳定运行。
