集成双泵组工业液压供油储油装置

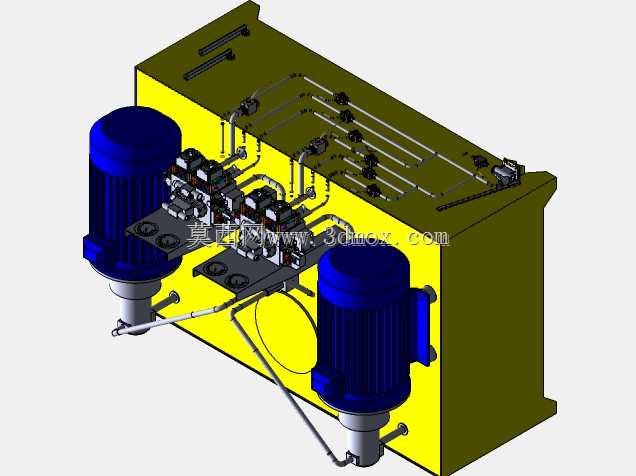

　　这套集成式液压供油储油装置，是整套液压传动系统的核心承载单元，常见于重型机床液压站、冶金设备辅助传动系统、大型工程装备液压动力单元、橡塑成型设备动力配套等场景，承担整个液压回路的工作介质存储、散热、杂质沉淀、空气分离以及动力元件集成安装的核心作用，区别于零散布局的液压系统，这套装置将动力元件、控制阀体、油路管路全部集成在箱体顶面，大幅缩减了现场安装的管路排布工作量，也降低了外接管路泄漏的风险。

　　从结构设计逻辑来看，箱体采用封闭式焊接钢结构，主体板材选用具备足够刚度的热轧钢板，侧壁预留的圆形开孔是清洁维护窗口，日常运维时可拆开盖板清理箱底沉积的金属磨屑、油泥杂质，也可通过该窗口完成内部吸油过滤器、回油滤芯的更换作业，不需要拆解顶面全部集成元件。箱体顶面加工有统一的安装基准平面，两台立式电机油泵组通过法兰直接固定在该平面上，油泵的吸油口直接伸入箱体内部油面以下，省去了外接吸油管路的长度，既降低了吸油阻力避免油泵吸空产生气蚀，也减少了吸油段的管路接头，从结构上降低了进气、漏油的故障概率。

　　顶面的阀组采用集成块式布局，所有方向控制阀、压力控制阀、流量控制阀都固定在统一的油路块上，阀块内部加工有连通的油道，替代了传统的外接管路连接，仅在阀块与油泵出口、阀块与外部执行元件接口之间布置少量金属油管，管路走向沿箱体顶面的预留走线槽排布，每段管路都通过管夹固定在箱体顶面，避免设备运行过程中管路因液压冲击产生振动磨损，也让整体布局更加规整，方便日常排查故障点。箱体顶面靠后侧布置的一排管路接头，是通往外部液压执行元件的压力油口与回油口，每个接口都预留了足够的扳手操作空间，现场接管时不需要额外拆解周边元件即可完成接头紧固作业。

　　安装边界方面，箱体底部设计有整体式安装底脚，底脚上开有长条形安装孔，可适配现场安装底座的孔位偏差，不需要二次配焊调整孔位；整体安装时需要预留的操作空间覆盖箱体三个侧面，其中带维护窗口的侧面预留空间不小于箱体宽度的二分之一，方便人员伸手进入箱内完成维护作业，顶面上方预留的拆装空间要满足电机整体吊装的高度需求，避免后期更换电机时出现空间不足的问题。箱体的油位观察、油温检测、空气滤清器等辅件都布置在靠近操作侧的位置，日常巡检时站在通道侧即可直接观察油位高度、读取油温数据，不需要绕到设备背面。

　　功能设计上，箱体内部设置了隔板将吸油区与回油区分隔开，回油流入箱体后不会直接被油泵吸入，而是沿着隔板形成的流道缓慢流动，在流动过程中完成油液中气泡的上浮析出、杂质的沉淀，同时延长了油液在箱体内的停留时间，提升自然散热的效果；回油管路的出口设置在油面以下，且朝向箱壁方向，避免回油冲击箱底的沉积杂质造成油液浑浊，也减少回油搅动产生的气泡。吸油口位置加装了粗效过滤器，避免大颗粒杂质进入油泵造成泵体磨损，回油管路末端也设置了回油过滤器，过滤系统回路中带回来的磨屑杂质，保证回到油箱的油液清洁度。

　　整套装置的布局充分考虑了工业现场的运维需求，所有需要定期更换的滤芯、需要调整的阀件都布置在容易触及的位置，没有被其他结构件遮挡；管路的弯曲半径都符合液压管路设计的规范要求，避免过小的弯曲半径造成管路应力集中、油液阻力增大的问题；电机与阀组的重量分布经过匹配，箱体顶面的载荷均匀分布，不会出现单侧偏载造成箱体变形的问题，长期运行过程中也能保证安装面的平面度，避免阀块、油泵因为安装面变形出现密封失效漏油的问题。
