带进出料输送结构单轴撕碎设备设计

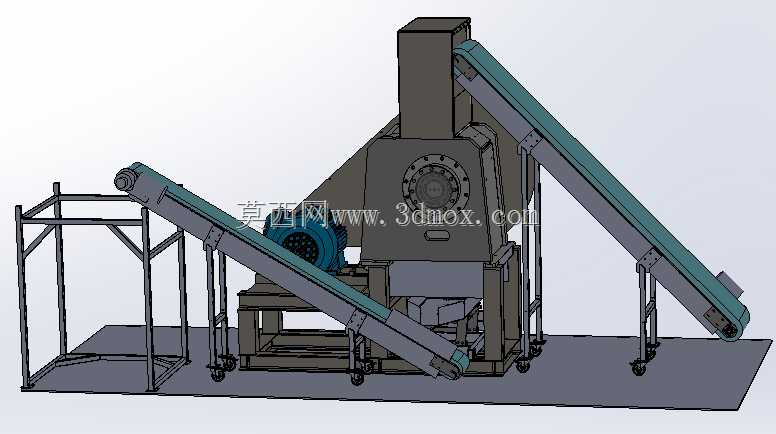

　　这套单轴撕碎设备的三维结构设计，核心围绕固废处理产线的连续作业需求搭建，区别于传统无配套输送的单机撕碎设备，整套结构集成了进料输送、主机撕碎、出料输送三个核心功能段，可直接对接固废分选、资源化处理的连续化产线，无需额外单独匹配进出料接驳结构，大幅降低产线集成时的结构适配工作量。从实际应用场景来看，这类设备常部署在工业固废破碎、废塑料回收、废木材加工、大件生活垃圾预处理的车间工位，可处理块料、型材、卷料等多种形态的待破碎物料，进料端的倾斜皮带输送结构采用带侧挡边的皮带设计，可避免物料在爬坡输送过程中滑落，输送架体采用方管焊接结构，底部配置可调脚杯与移动脚轮组合结构，既可以在安装时调整输送段的水平度与对接高度，也能在设备维护移位时短距离推移，无需额外调用吊装设备。

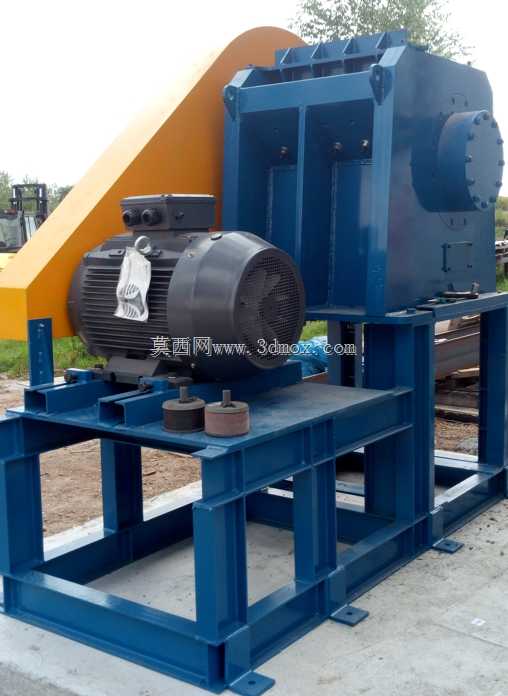

　　主机撕碎段的腔体采用厚钢板焊接后加工的结构，动刀辊的轴承座直接安装在腔体两侧的加工基准面上，保证刀辊运转的同轴度，避免长期重载作业下出现轴承偏磨、刀辊跳动的问题；动刀采用镶嵌式安装结构，可根据待处理物料的硬度、破碎粒径需求更换不同刃口形式的刀片，定刀安装在腔体进料侧的可调整座上，通过调整螺栓可改变定刀与动刀的间隙，以此控制出料的粒径范围，适配不同后端工序的进料要求。设备的动力段采用电机配减速机的直驱结构，相比皮带传动的结构，传动效率更高，重载作业下的打滑风险更低，减速机输出端与刀辊采用胀套连接，可承受大扭矩冲击载荷，适配撕碎作业中频繁出现的物料卡滞、瞬时大负载的工况。

　　出料端的输送结构与进料段采用对称倾斜布置，将撕碎后的物料直接输送至后端的分选、输送或集料设备，出料输送的架体同样采用方管焊接结构，与主机机架的连接位置设计有可调整的长孔，可根据现场安装空间调整出料段的伸出长度与倾斜角度，适配不同车间的布局需求。整套设备的主机机架采用型钢焊接的框式结构，底部同样配置脚轮与可调脚杯，安装时可先通过脚轮将设备推移至安装工位，再通过可调脚杯调平设备，承受设备作业时的整体载荷，避免作业过程中出现设备移位、振动过大的问题。

　　从设计思路来看，整套结构优先考虑了设备的维护便捷性，撕碎腔体的上盖设计为可开合结构，通过铰接点与腔体主体连接，更换刀片、清理腔体卡滞物料时无需完全拆解腔体结构；两端的轴承座采用剖分式设计，维护更换轴承时无需抽出整个刀辊，可大幅缩短设备的停机维护时间。在安装边界方面，整套设备的进料段水平投影长度根据输送倾角匹配，进料端的接料高度适配常见的人工上料或前端设备出料高度，主机段的宽度控制在常规车间通道可通行的范围内，出料段的伸出长度可根据现场需求调整，整体安装时无需做特殊的地基处理，普通硬化车间地面即可满足安装承重要求，适合中小型固废处理车间的快速部署使用。设备的安全防护设计上，撕碎腔体的进料口位置设置有挡料帘结构，避免破碎过程中物料飞溅，传动部位均设置有可拆卸的防护罩，既满足作业安全要求，也不会给日常维护造成过多阻碍。
