立式支腿结构热油锅炉三维结构

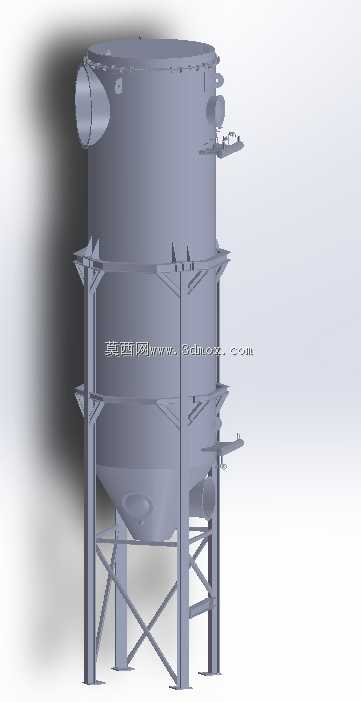

在化工、粮油加工、橡塑成型这类需要稳定高温热源且不允许介质直接接触明火的生产场景里，立式热油锅炉是供热环节的核心承压设备，这套三维结构完整还原了现场落地安装的全尺寸形态，能直接给厂区布局、管线对接、支腿基础施工提供精准的三维参照。不同于卧式锅炉需要预留长向抽管检修空间，这款立式结构的占地投影为正圆形，整体重心沿罐体中轴线垂直分布，四根型钢焊接支腿沿锥底段圆周均匀排布，支腿间加焊交叉斜撑形成稳定的空间桁架结构，哪怕现场地面存在小幅沉降差，也能通过支腿底部的调整垫板快速找平，不需要额外做大面积的设备整板基础，能压缩土建施工的周期与成本。

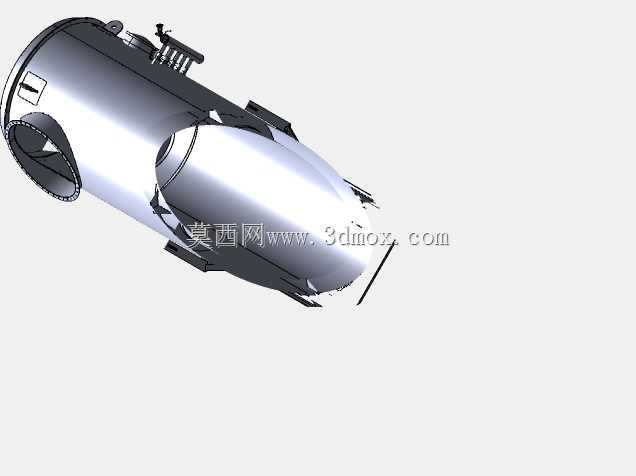

从结构功能分区来看，罐体上段为直筒承压腔，是导热油完成热交换的核心区域，侧部伸出的大口径接管为热油出口，对接厂区用热设备的供油主管，对面位置预留的小口径接管为回油口，经过用热设备降温后的导热油从这里回流到锅炉腔体内重新加热，接管的法兰端面都做了凸台密封结构，建模时还原了法兰螺栓孔的均布位置，后续对接管线法兰时不需要反复核对孔位跨距。罐体顶部的人孔结构做了快开压盖设计，日常检修时不需要完全拆卸全部螺栓就能打开人孔进入腔体清理积碳、检查加热盘管的腐蚀情况，顶部周边预留的仪表接口可以直接安装温度传感器、压力变送器与安全阀，不需要现场额外开孔焊接，能避免现场焊接破坏承压腔体的应力平衡。

罐体下段为锥底集污结构，锥角角度按照导热油内杂质的自然滑落角度设计，运行过程中产生的积碳、锈蚀残渣会顺着锥壁滑落到锥底的排污口位置，定期打开排污阀就能排出残渣，避免杂质堆积在加热面附近形成局部过热，延长加热元件与罐体的使用寿命。支腿的高度设计预留了锥底排污阀的操作空间，同时给底部的排污管线安装、保温层施工留出了足够的作业间隙，不会出现安装时工具无法伸入、阀门操作空间不足的问题。

建模过程中严格遵循承压设备的设计规范，罐体直筒段与锥底段的焊接位置做了圆弧过渡处理，避免直角焊缝带来的应力集中，所有外部附件的安装位置都考虑了现场操作的可达性：侧部的两层操作平台分别对应人孔位置与中段仪表接口位置，平台踏板采用格栅结构，周边的护栏高度符合工业操作平台的安全要求，巡检人员站在平台上就能完成日常的仪表读数、阀门操作，不需要额外搭设临时脚手架。平台的支撑牛腿直接焊接在罐体直筒段的加强圈位置，载荷通过加强圈均匀传递到整个罐体壁板，不会出现局部载荷过大导致壁板变形的问题。

从安装边界来看，这套模型还原了设备安装所需的全部空间尺寸：设备安装时除了罐体本身的投影占地，还需要在侧部预留出加热元件的抽拉检修空间，顶部预留出吊装检修的垂直净空，周边的管线排布可以沿着支腿之间的空隙走线，不需要额外做管架支撑。罐体外部的保温层厚度在建模时预留了安装余量，后续做保温施工时不会出现保温层超出支腿边界、与周边管线干涉的问题。对于需要做厂区三维布局的设计人员来说，导入这套模型后可以直接核对设备与周边厂房立柱、管线桥架、其他工艺设备的安全间距，提前排查干涉问题，避免现场安装时才发现空间不足需要返工调整。

不同于通用的锅炉简化模型，这套结构把现场安装需要关注的所有细节都做了还原：支腿底部的地脚螺栓孔位置、接管的伸出长度与法兰朝向、操作平台的踏步位置与宽度、护栏的安装高度，都和实际工业应用的设备参数一致，结构设计人员可以直接参考这套模型的支腿受力结构、加强圈布置方式来完成同类型立式承压罐体的设计，设备选型人员也可以通过模型直观判断设备的安装空间是否满足现场要求，不需要反复核对二维图纸的尺寸标注。
