折角爬坡式L型皮带输送结构设计

　　这款折角结构的皮带输送设备，主要针对车间内存在高低差的工位物料转运需求设计，常见于食品加工、五金冲压、包装分拣、粮食仓储等场景中，用来衔接不同高度的生产工序，避免人工反复抬升搬运物料带来的效率损耗与安全隐患。区别于直线水平或直线爬坡的输送设备，L型的折角结构可以在有限的车间平面空间内完成水平接料与爬坡提升的双重功能，不需要额外布置两段独立输送线的对接结构，减少了中间转接位置的物料撒漏、卡滞风险，也压缩了设备整体的占地宽度，适合场地局促、上下工序存在固定高度差的生产线布局。

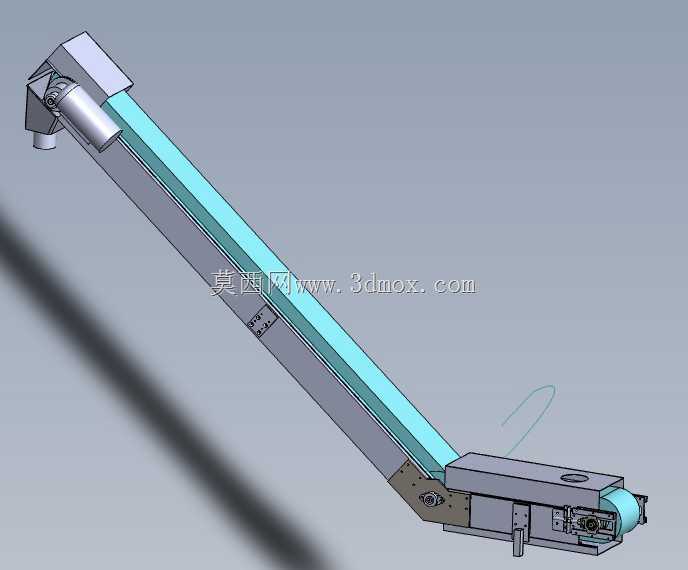

　　从结构设计逻辑来看，设备下部水平段主要承担进料缓冲功能，水平段的进料端设置了主动驱动辊筒，搭配张紧调节结构，可以在长期运行皮带出现松弛时，快速调整辊筒间距保证皮带张紧度，避免皮带打滑、跑偏；水平段的机架采用折弯钢板拼焊结构，侧壁预留了托辊安装位，下部设置多组平行托辊承托皮带与物料重量，避免重载下皮带下垂塌陷。折角位置是整个设备的设计核心，这里采用了大直径的改向压轮组，搭配弧形过渡的导料护板，让皮带可以平滑完成从水平到倾斜的角度转向，避免小半径折角造成的皮带反复弯折疲劳，也防止颗粒状、小块状物料在折角位置堆积卡滞；倾斜段的两侧设置了高度合适的挡边，和皮带表面的横向挡条配合，在爬坡角度达到三十到四十度的工况下，依然可以阻止物料向下滑落，保证散料、小包装件都能稳定向上输送。

　　倾斜段的上端设置了从动改向辊筒，同时作为出料端，出料位置延伸出机架端部，方便物料直接落入下游设备的进料口，不需要额外加装导料溜槽；整个倾斜段的机架采用矩形钢管焊接成型，相比折弯板结构拥有更好的抗扭刚性，即使爬坡长度达到数米，也不会出现机架晃动、皮带跑偏的问题。设备的驱动单元布置在水平段的端部，采用轴装式减速电机直接驱动主动辊筒，省去了链传动、带传动的中间传动结构，既减少了传动损耗，也降低了后期维护的润滑、张紧工作量，驱动侧的护罩完全覆盖旋转部件，符合车间设备的安全防护要求。从安装边界来看，设备水平段的长度可以根据现场接料工位的尺寸灵活调整，倾斜段的爬坡角度可以在二十五度到四十五度区间内根据提升高度适配，设备整体宽度根据皮带宽度分为多个规格，常规使用的五百毫米带宽型号，机架整体宽度不超过六百五十毫米，两侧预留五十毫米的安装操作空间即可完成布置；设备的支腿采用可调脚杯结构，可以在地面不平整的车间内调整水平度，倾斜段的中部可以根据长度加装辅助支撑，避免长距离爬坡时机架产生挠度变形。

　　实际使用中，这类输送结构可以适配的物料范围很广，从颗粒状的粮食、塑料粒子，到小型的五金冲压件、包装成品，只要单块重量不超过皮带额定承载上限，都可以稳定输送；相比斗式提升机，这种L型皮带结构的进料更顺畅，不会出现挖料过程的物料破碎问题，也更容易清理皮带表面的残留物料，适合需要定期清洁、输送物料品类切换频繁的生产线。设计过程中需要重点校核折角位置的皮带弯曲半径，避免半径过小造成皮带芯层过早断裂，同时要计算倾斜段的物料下滑力，匹配足够功率的驱动电机，避免重载启动时出现电机堵转、皮带倒转的问题；皮带的张紧行程需要预留足够余量，抵消皮带长期运行产生的塑性伸长量，减少皮带更换的频率。另外，倾斜段的上托辊采用槽型结构，可以让皮带形成浅槽形态，进一步提升物料的盛放能力，减少撒料风险，回程段设置平行下托辊承托皮带回程段，避免皮带回程时下垂刮蹭机架。
