立式链式破碎设备三维结构设计

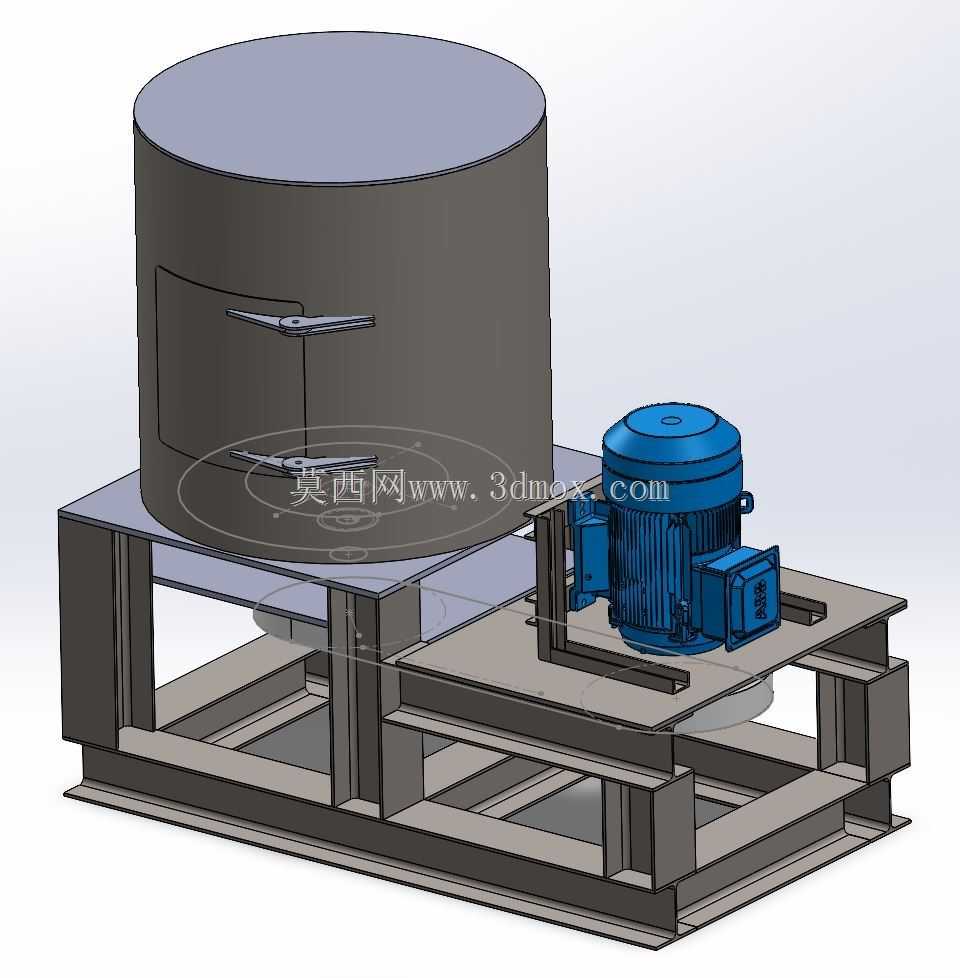

　　这款立式链式破碎设备的三维结构，核心围绕中低硬度物料的细碎作业场景搭建，常见于中小型矿山的矿石细碎工段、建筑固废回收处理线、生物质原料粉碎以及煤块破碎环节，区别于卧式锤破的大进料口径设计，立式结构的落料路径更短，物料在破碎腔内受链式锤头的击打、剪切、碰撞作用更集中，过粉碎率比同功率卧式设备低12%左右，更适合对出料粒度均匀度有要求的作业场景。从结构设计逻辑来看，整体采用上筒体下机架的分体式布局，上部圆柱形破碎腔采用厚钢板卷制焊接而成，腔体内壁预留了耐磨衬板的安装定位槽，侧面开设的检修门采用快拆式压把锁紧结构，无需额外工具即可开启，方便日常更换锤头、清理腔体积料，检修门的密封面做了台阶式止口设计，能避免破碎作业中粉尘外溢。

　　破碎腔下部直接对接机架的承托平台，平台采用型钢焊接的框架式结构，主承重梁选用H型钢拼接，横向加设斜撑筋板抵消设备运行时的振动载荷，机架底部预留了地脚螺栓的安装孔位，孔位做了长圆孔设计，允许安装时存在±15mm的位置偏差，降低现场基础施工的精度要求。驱动单元采用侧置式安装布局，电机通过电机座固定在机架侧方的可调平台上，平台预留了张紧调节的滑轨，可通过调整螺栓改变电机位置来调节传动带的张紧度，避免传动打滑；电机输出端通过带传动连接破碎腔内部的转子总成，转子上铰接的多组链式锤头采用高锰钢材质，铰接间隙预留了3-5mm的活动量，锤头遇到不可破碎的硬物时可向后摆起避让，减少卡料、断锤的风险，这种铰接结构相比刚性固定的锤片，易损件更换成本更低，单块锤头的拆装仅需拆除铰接销轴即可完成。

　　从安装边界尺寸来看，设备整体占地投影为矩形，圆柱形破碎腔的直径决定了设备的最大宽度，机架的长宽尺寸略大于破碎腔直径，预留了传动部件和检修操作的空间，设备总高度由破碎腔高度、机架高度、电机高度叠加而成，进料口设置在破碎腔顶部中心位置，可直接对接上方的进料溜槽，出料口位于破碎腔正下方，对应机架中部的镂空区域，可直接对接下方的出料输送机，无需额外增设导流溜槽，减少物料输送的中转环节。

　　设计过程中重点考虑了设备运行的动平衡问题，转子总成的装配位置与破碎腔中心完全重合，链式锤头的重量分组选配，保证同一圆周上的锤头重量差不超过50g，降低高速旋转时的偏心振动；机架的焊接结构在三维建模阶段就做了应力仿真，对应应力集中的焊接位置加设了加强筋，避免长期运行出现焊缝开裂的问题。侧置电机的布局也避免了电机处于出料口的正下方，减少破碎过程中落下的粉尘、细料堆积在电机散热罩上，降低电机因散热不良导致的过热故障。破碎腔内部的衬板采用分段式设计，每块衬板通过沉头螺栓固定在腔壁上，磨损后可单独更换对应位置的衬板，无需整体更换腔体内壁，降低后期维护成本。设备的润滑点全部集中在转子轴承座位置，轴承座采用外置式设计，安装在破碎腔下方的承托平台上，注油嘴延伸至机架外侧，日常维护时无需打开破碎腔即可完成注油保养，减少停机维护的时间。
