水处理工艺管路系统流程图设计方案

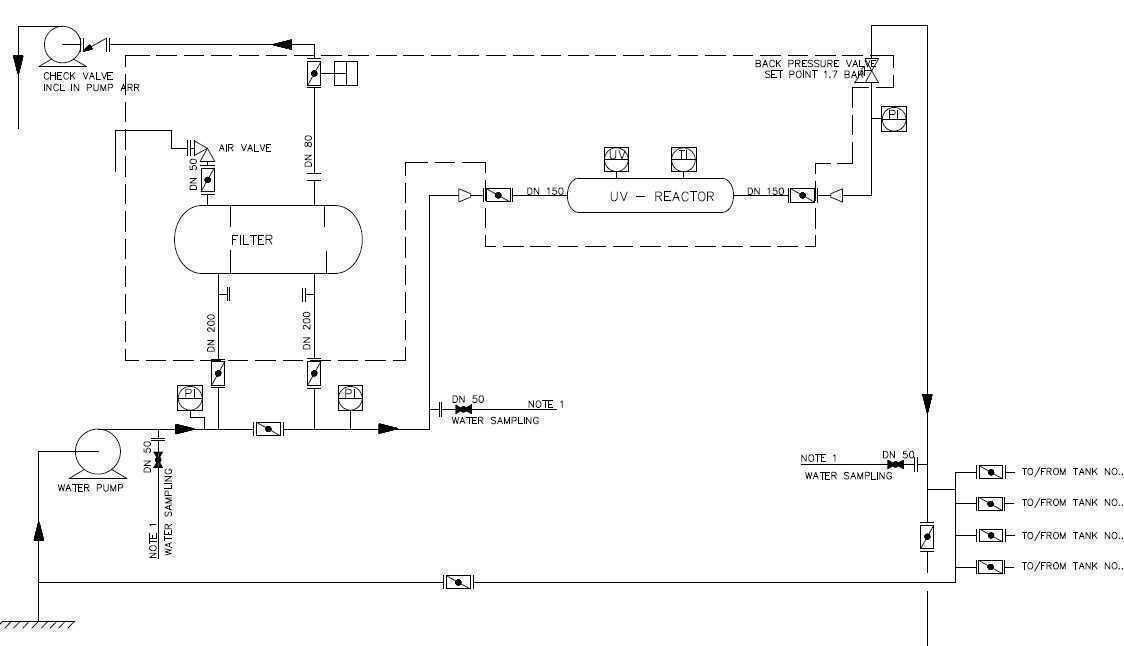

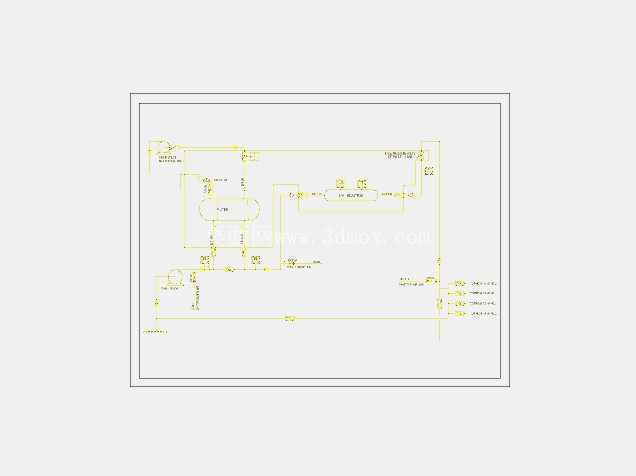

这套水处理工艺管路流程图，覆盖了从原水提升、过滤净化到紫外消毒、成品水输送的全流程节点，在市政供水末端深度处理、工业循环水旁滤净化、小型商用直饮水制备等场景都能直接套用对应逻辑。做这套流程设计的时候，最先敲定的是核心处理单元的排布逻辑，过滤罐体作为核心固液分离单元，进出水口的高差设置留足了反冲洗的管路操作空间，罐体顶部的排气阀接口直接预留了自动排气阀的安装位，避免初次通水时罐体内积气形成气阻，影响过滤通量。原水提升泵的出口管路特意设置了双路取样点，一路在泵出口止回阀后端，用来监测原水进水的实时水质，另一路设置在过滤单元进水端，用来核对泵组输送过程中是否存在管路二次污染的可能，止回阀的安装位置距离泵出口保持了5倍管径的直线段距离，避免阀板受紊流冲击产生异常水锤。

过滤单元到UV反应器的管路设计上，特意将UV反应器的进出水口设置在同一水平高度，配套的流量调节阀安装在反应器进水端直线段3倍管径位置，避免阀后紊流导致反应器内部水流偏流，影响紫外照射的消毒效率，反应器两端的压力检测点直接对接现场压差变送装置，运维人员可以通过压差数值判断反应器内部结垢情况，及时安排清洗作业。主流程管路上的背压阀设定值匹配整套系统的工作压力上限，避免后端用水点突然断流时，管路压力骤升损坏过滤单元的滤层结构，背压阀的引出管路直接对接原水回收池，超压泄放的水流不会直接外排造成水资源浪费。

成品水输送端设置了多路出水支路，分别对接不同的用水终端，每路支路上都独立设置了控制阀门与取样口，方便单独管控不同支路的供水水质与通断状态，所有取样口的安装高度统一设置在距离操作地面1.2米的位置，匹配现场运维人员的站立操作高度，不需要弯腰或者登高就能完成取样作业。管路排布上所有的水平管段都设置了千分之三的倾斜坡度，坡向就近的排污口，设备停机检修时可以通过排污口排空管段内的存水，避免冬季低温环境下管内积水冻裂管路，也能减少长期停机时管内死水滋生微生物的风险。

安装边界的考量上，整套流程的设备排布预留了足够的检修通道，过滤罐体周边预留了不小于0.8米的操作空间，方便更换滤料、检修罐体附件，UV反应器的两端预留了1.2倍灯管长度的抽拉空间，更换紫外灯管时不需要拆解周边管路就能完成作业。水泵基础的尺寸比泵组底座长宽各大出100毫米，配套的减震垫安装位直接在基础上做了预留标记，现场安装时不需要二次测量定位。所有管路的支架间距严格匹配不同管径的承重要求，DN50及以下管径的支架间距不超过3米，DN50以上管径的支架间距不超过5米，避免管路长期运行产生挠度变形，导致接口渗漏。

这套流程的逻辑设计上，还特意考虑了日常运维的操作便利性，所有阀门的操作手柄都朝向巡检通道一侧，不需要探身到管路间隙里就能完成开关操作，压力、流量仪表的表盘都朝向巡检人员的行走视线方向，巡检过程中不需要刻意调整角度就能读取数值。反冲洗管路的对接点直接预留了快装接口，外接反冲洗水泵或者压缩空气气源时不需要额外加工转换接头，能大幅缩短滤料反冲洗的作业准备时间。
