化工批量物料处理工艺管道流程设计

这套工艺管道布局针对精细化工、食品配料等行业的批量物料处理场景设计，核心解决多批次物料切换输送、反应单元精准进料、残液排空无残留的实际生产痛点。在实际生产场景中，这类批量处理系统常应用于日化原料复配、食品添加剂合成、精细化工中间体生产等需要频繁切换物料配方、按批次组织生产的工段，相比连续化生产管线，其对阀组切换的逻辑合理性、管道排布的紧凑性、物料排空的彻底性有更高要求。

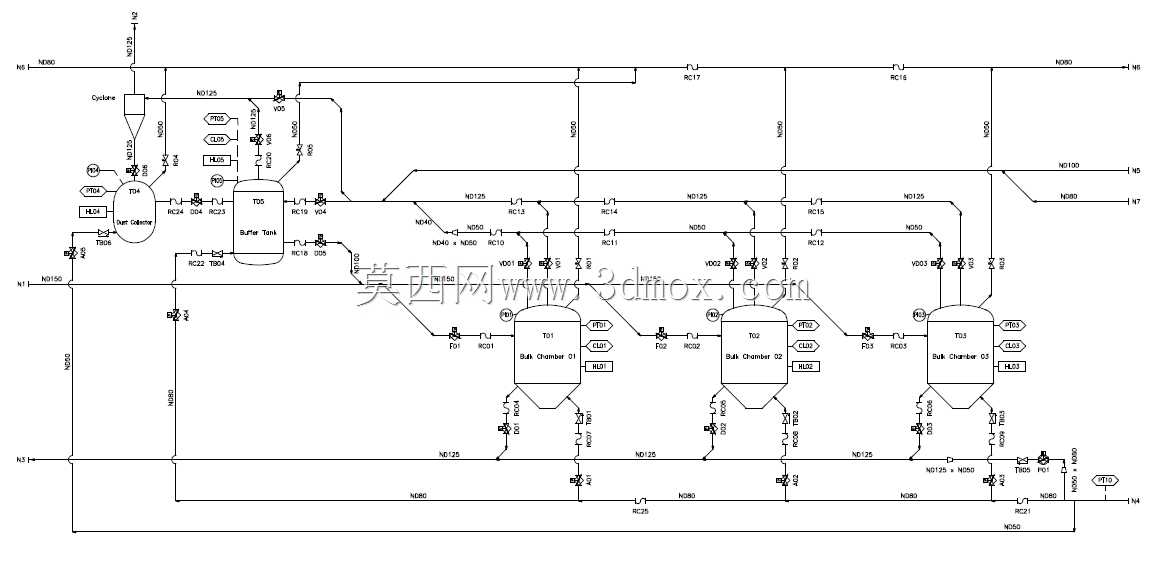

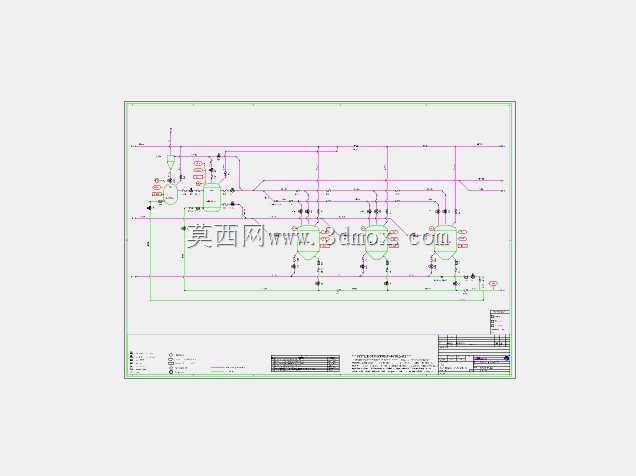

从功能特性来看，整套管线覆盖了物料进料暂存、多级反应处理、成品输送出料的全流程节点，进料端设置了原料接入与粗过滤单元，可拦截原料中的大颗粒杂质，避免杂质进入后续反应釜造成搅拌部件磨损或出料阀卡涩；中间段串联三台并联的反应处理单元，每台单元的进出口均配置独立切断阀与旁路管线，可实现单台设备在线检修、其余单元连续生产的运行模式，也可根据单批次处理量灵活选择启用的反应单元数量，适配不同产能批次的生产需求；出料端设置了统一的成品输送总管与排污排空总管，每段管线的最低点均配置排空阀，生产结束后可通过排空阀将管内残留物料彻底排净，避免不同批次物料交叉污染，也能减少管线清洗的溶剂消耗量。

设计过程中优先考虑了阀组的操作可达性，所有手动切断阀的操作手柄均朝向巡检通道一侧，安装高度控制在距离操作面1.2米至1.6米的区间内，无需登高或俯身即可完成阀门开关操作；调节阀、流量计等自控仪表的安装位置预留了足够的检修空间，仪表前后均配置切断阀与旁通阀，仪表故障时可通过旁通维持临时生产，无需全线停车。管道排布采用分层布局原则，工艺物料主管布置在上层，公用工程管线、排污管线布置在下层，不同介质管线之间预留足够的安装间距，避免管线振动产生相互摩擦，也方便后期管线保温层的施工与维护。

在安装边界控制上，整套管线的横向跨度适配常规车间12米柱距的厂房布局，纵向高度控制在4.5米以内，不会与厂房内的行车运行路径产生干涉；所有管道支架的设置位置均经过荷载核算，大口径管道的支架间距符合管道工程设计规范要求，避免管道长期运行产生挠度变形；反应单元的进出口管线均设置了软连接过渡段，可抵消设备运行振动对管线的应力影响，减少焊缝开裂的风险。管线的法兰连接位置均避开了人行通道正上方，避免介质泄漏时直接伤及巡检人员；所有走腐蚀性介质的管线均设置了接液盘，泄漏的物料可通过接液盘导流至收集槽，不会直接滴落到地面造成腐蚀或人员滑倒风险。

从物料流向逻辑来看，设计时特意将易残留、高粘度物料的管线设置为最短路径，减少物料在管内的停留时间，避免高粘度物料粘附管壁造成管线堵塞；需要伴热的物料管线预留了伴热带安装空间与保温层厚度余量，后期加装伴热系统时无需重新调整管线位置。每台反应单元的进料管线均配置了独立的吹扫接口，生产结束后可通过压缩空气或惰性气体将管内残料吹扫至反应釜内，进一步提升物料利用率，减少废料产生。阀组的编号与管线介质标识的位置也在设计中做了预留，所有标识牌的安装位置均处于巡检人员的视线范围内，方便日常操作时快速识别阀门功能与管线介质，降低误操作的概率。
