CNC路由器适配3D打印集尘防护鞋结构

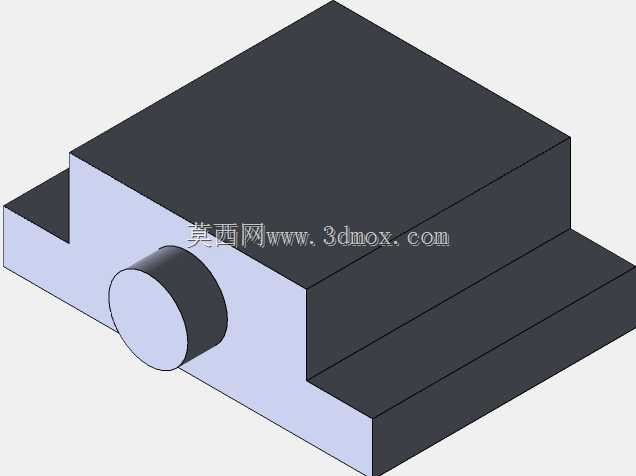

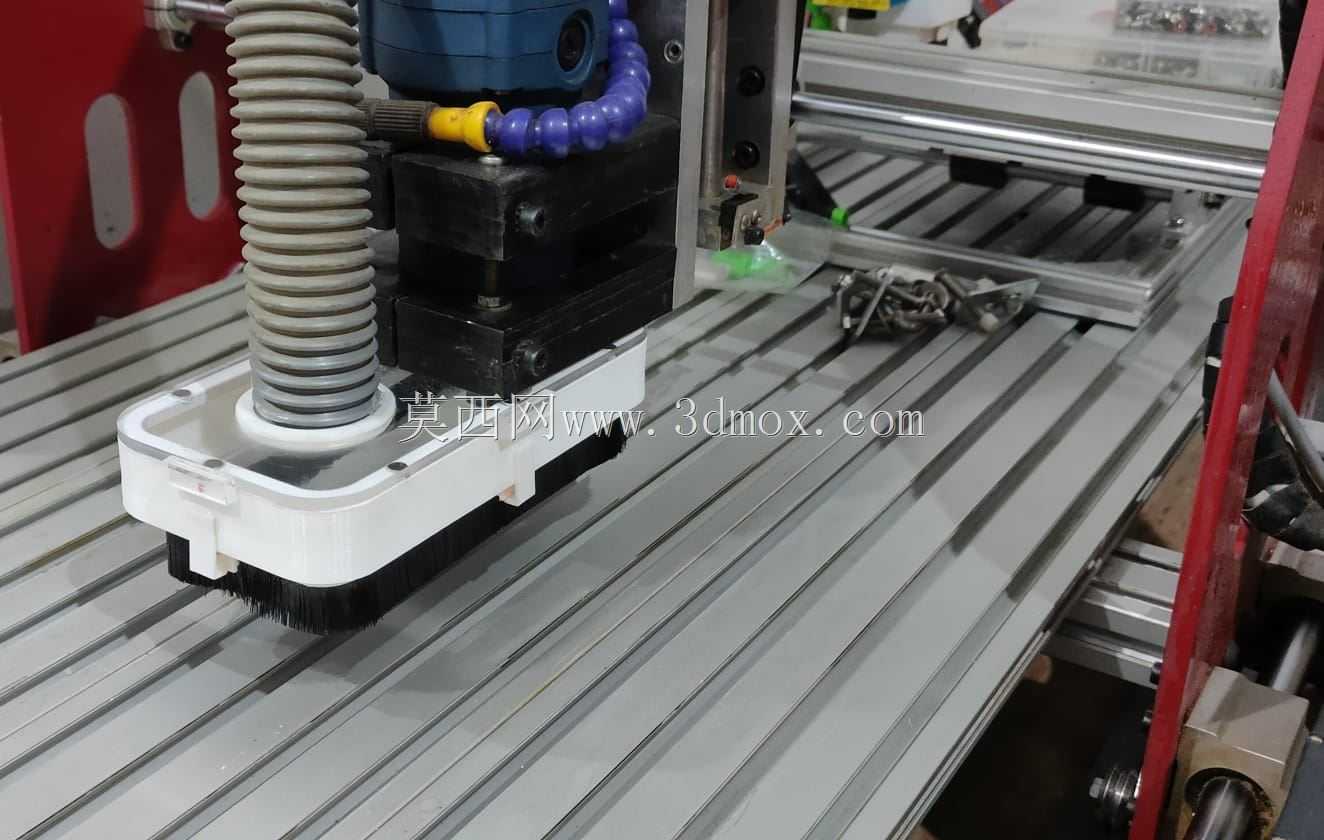

在小型数控雕刻、CNC Router加工场景中，无论是木工开料、PCB铣削还是软金属切削，加工过程产生的切屑、粉尘四散一直是困扰一线操作人员的常见问题——飘散的粉尘不仅会污染车间环境，附着在导轨、丝杠传动副上还会加剧运动部件磨损，缩短设备维护周期，部分材质的细微粉尘甚至存在燃爆、影响操作人员呼吸道健康的隐患。这款适配CNC路由器主轴的集尘防护鞋，正是针对桌面级、小型龙门式数控加工设备的除尘痛点设计的辅助功能部件。

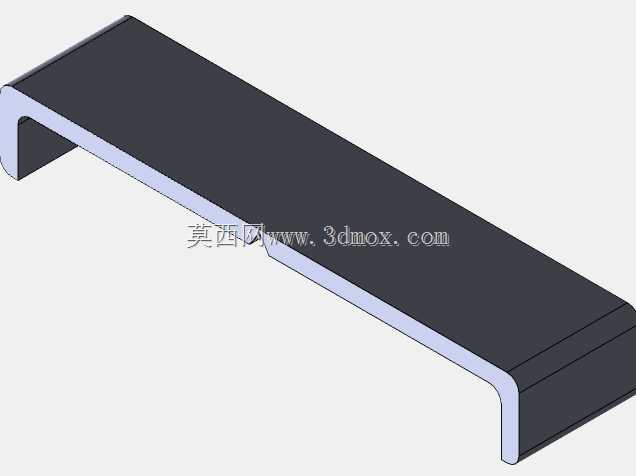

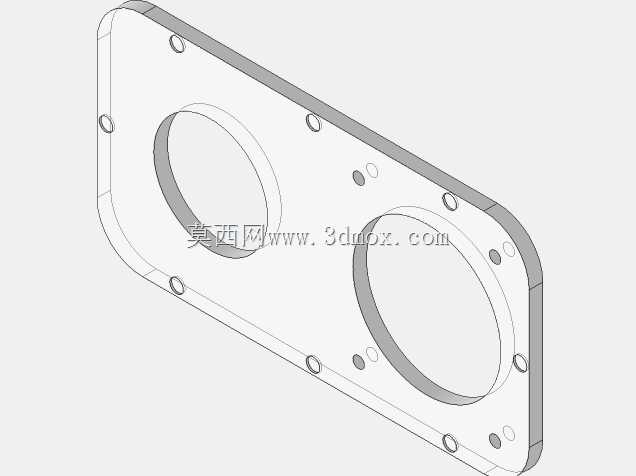

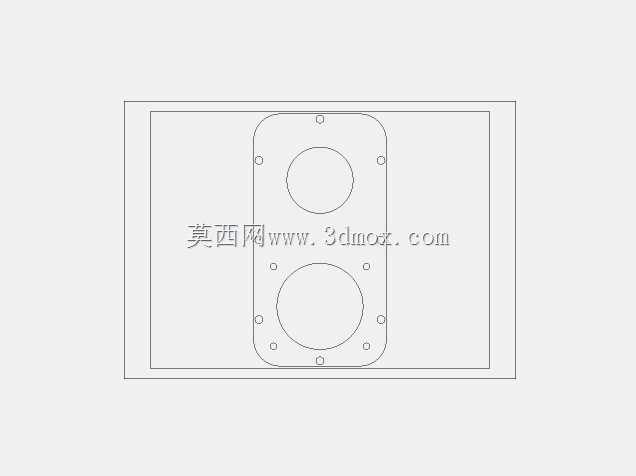

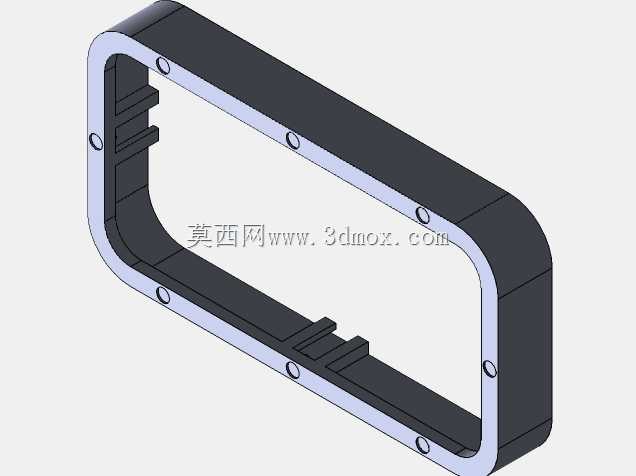

从实际安装适配逻辑来看，该部件上端采用与主轴护套外径匹配的嵌套接口，可直接套接在主轴下端的安装位上，接口处预留的环形密封边能够适配不同直径的常规风冷主轴，安装时无需对原有设备主轴进行打孔、改装，仅通过侧面的快装卡扣即可完成固定，拆卸清理积尘时也无需借助额外工具，适配日常加工中频繁换刀、清理的操作节奏。部件主体采用带圆角的长条形腔体结构，外形尺寸完全覆盖常规加工时的刀具切削扫掠范围，下端环绕一圈柔性尼龙毛刷，毛刷长度略长于刀具伸出长度，加工时毛刷端面自然贴合工件表面，在刀具切削区域外围形成一圈相对封闭的围挡空间，既不会因为硬接触刮花已加工的工件表面，又能避免高速切削产生的粉尘从围挡缝隙处向外逸散。

腔体侧面预留了标准的工业吸尘软管接口，可直接对接车间常规口径的移动式工业吸尘器，接口位置做了流线型导流设计，吸尘气流进入腔体后能够形成均匀的环向负压，不会出现局部气流死角导致积尘残留。和传统的固定式机床防尘罩不同，这款集尘防护鞋采用轻量化的薄壁结构设计，整体重量控制在较低范围，安装在主轴上不会额外增加Z轴的运动负载，不会影响Z轴快速移动时的动态响应精度，即便长时间高速往复运动也不会出现连接松动的问题。

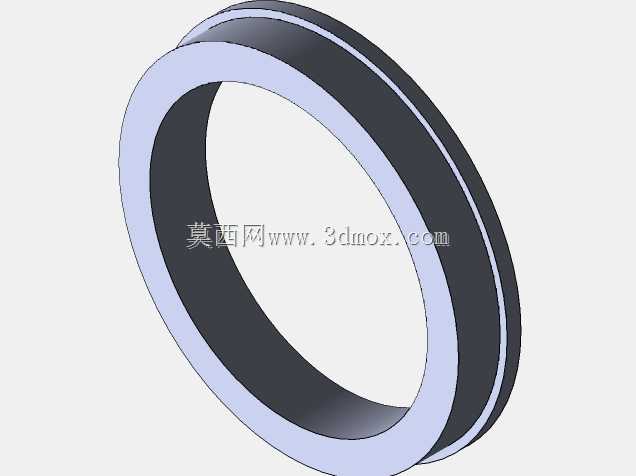

从结构设计的细节考量，腔体内部做了平滑的圆弧过渡，没有直角积尘死角，加工过程中吸入的大颗粒切屑不会在腔体内卡滞，能够顺着气流直接被吸入吸尘管路，避免切屑堆积在腔体内掉落刮伤工件。毛刷采用模块化的嵌装结构，当毛刷出现磨损、刷毛倒伏时，可单独更换毛刷条，无需更换整个集尘腔体，降低长期使用的耗材成本。上端与主轴连接的位置还设置了可调节的锁紧环，能够根据主轴的实际伸出长度调整集尘鞋的安装高度，适配不同长度的加工刀具，无论是短刃的平底铣刀还是较长的开料刀，都能保证下端毛刷与工件表面的贴合度处于合理区间，既不会因为压得过紧增大运动阻力，也不会因为间隙过大导致粉尘泄漏。

在实际加工场景中，这款集尘防护鞋能够覆盖绝大多数小型CNC设备的加工需求，无论是加工密度板、亚克力这类产尘量较大的非金属材料，还是加工铝件、铜件这类产生金属切屑的软金属加工，都能有效将切削产生的废弃物收集到吸尘管路中，保持工作台面与传动部件的清洁，减少操作人员清理设备的频次，同时降低车间环境中的粉尘浓度。和设备原厂配备的大型防尘护罩相比，这种结构的集尘鞋视野遮挡更小，加工过程中操作人员可以清晰观察到刀具的切削状态，方便及时调整切削参数、处理断刀等突发状况，不会因为护罩遮挡视线影响加工操作。

从安装边界来看，该部件的最大外轮廓尺寸控制在合理范围，不会和设备的工作台夹具、工件压板产生运动干涉，即便加工较高尺寸的工件，也可以通过调整安装高度预留足够的加工空间，适配不同装夹高度的加工需求。腔体采用耐磨的工程塑料材质，具备一定的抗冲击性能，即便加工过程中出现误操作导致部件轻微碰撞，也不会出现碎裂变形的问题，能够适应车间相对复杂的使用环境。
