小型离心式鼓风机壳体结构设计

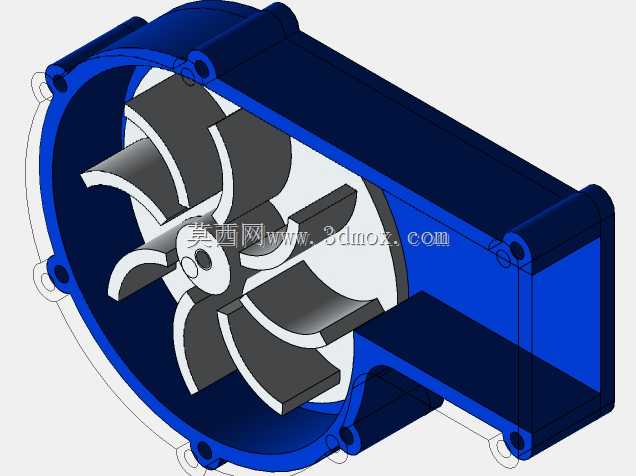

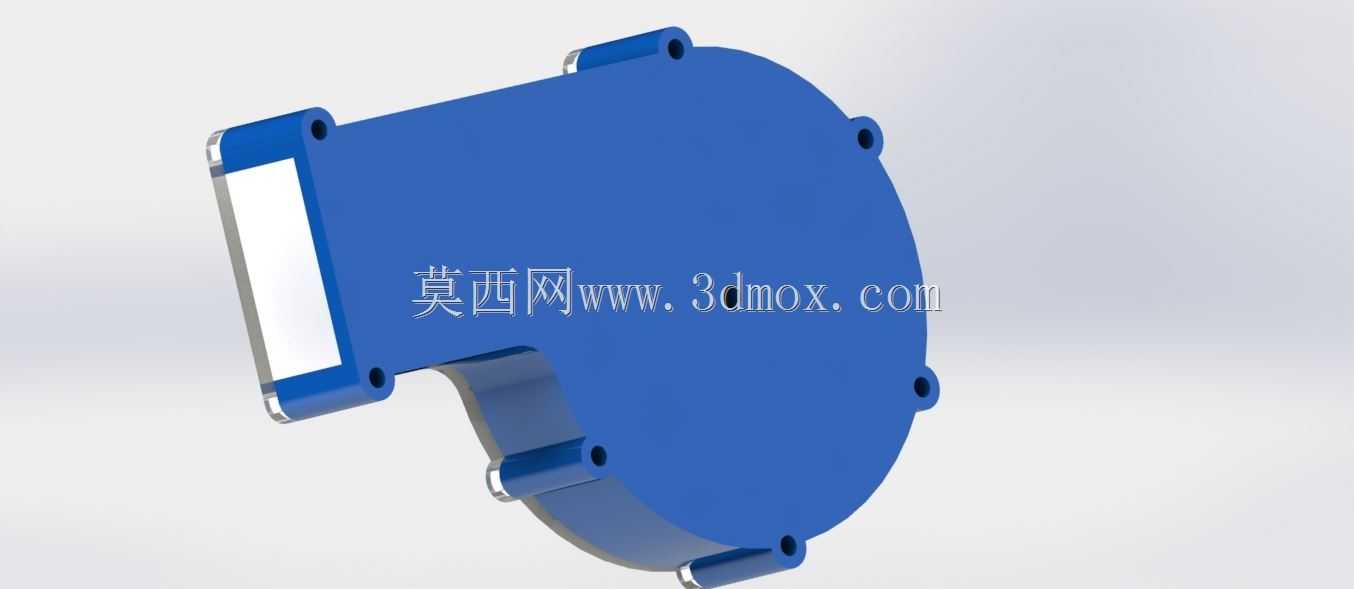

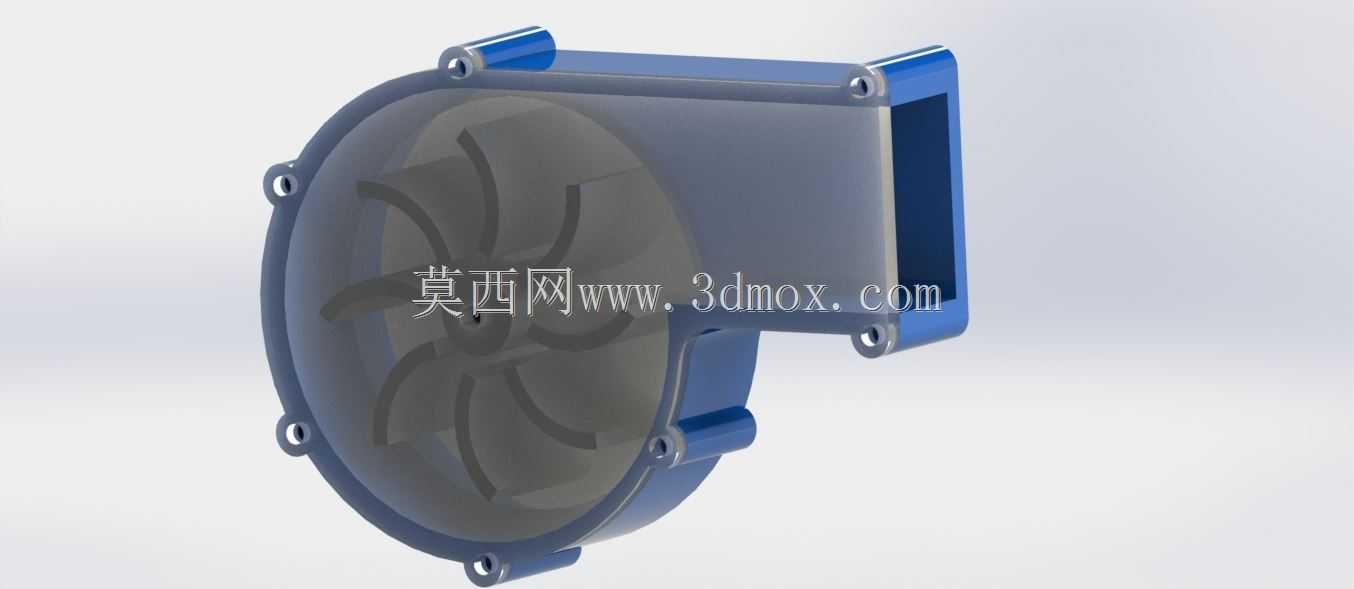

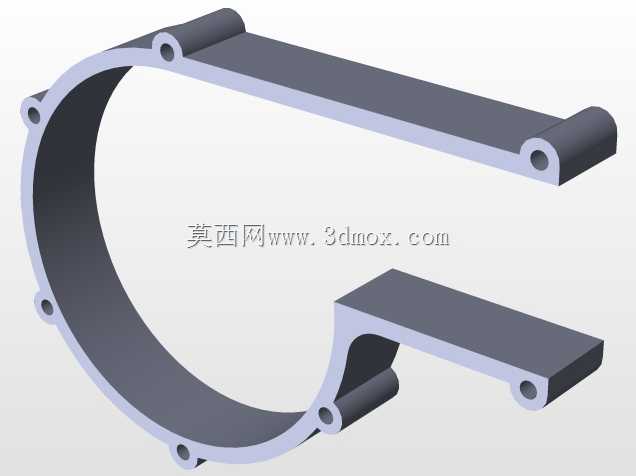

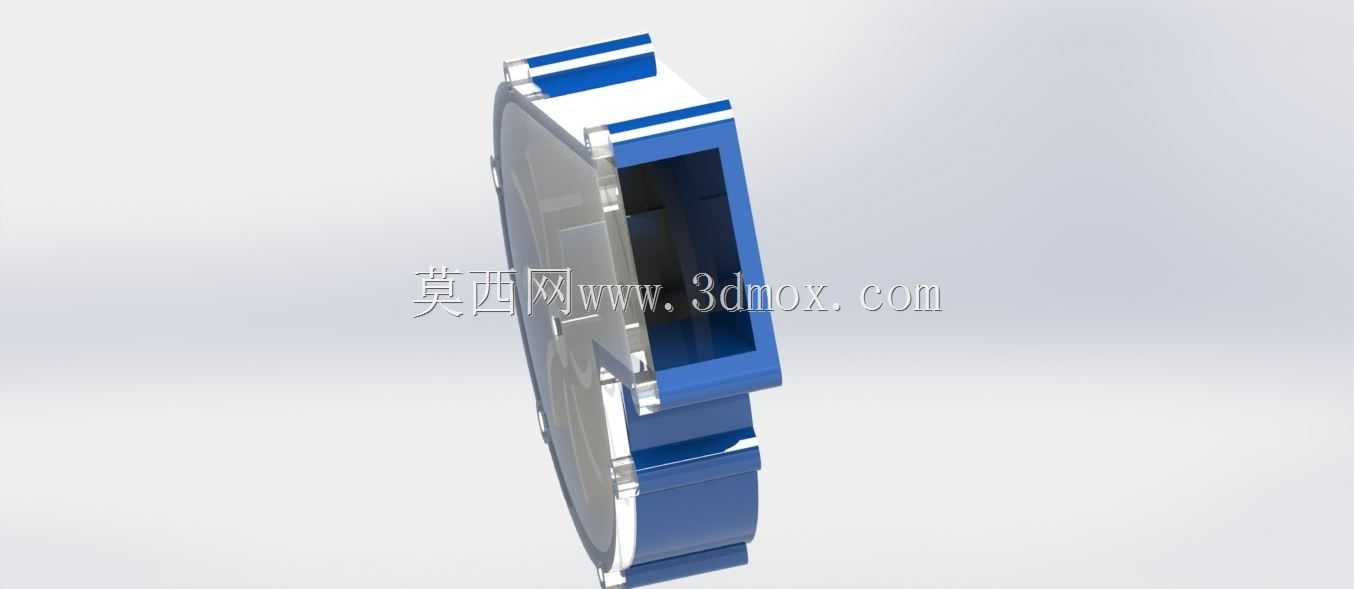

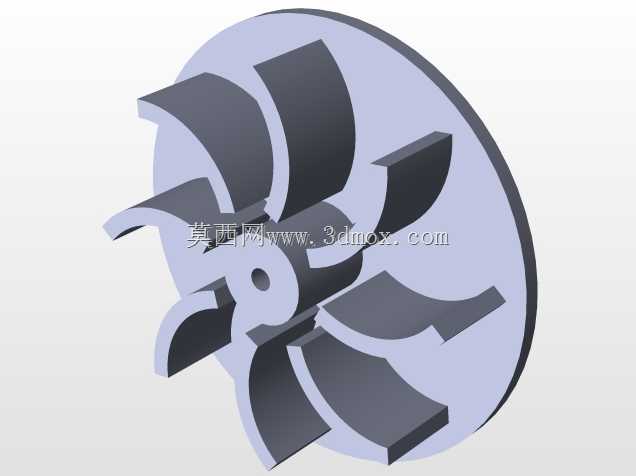

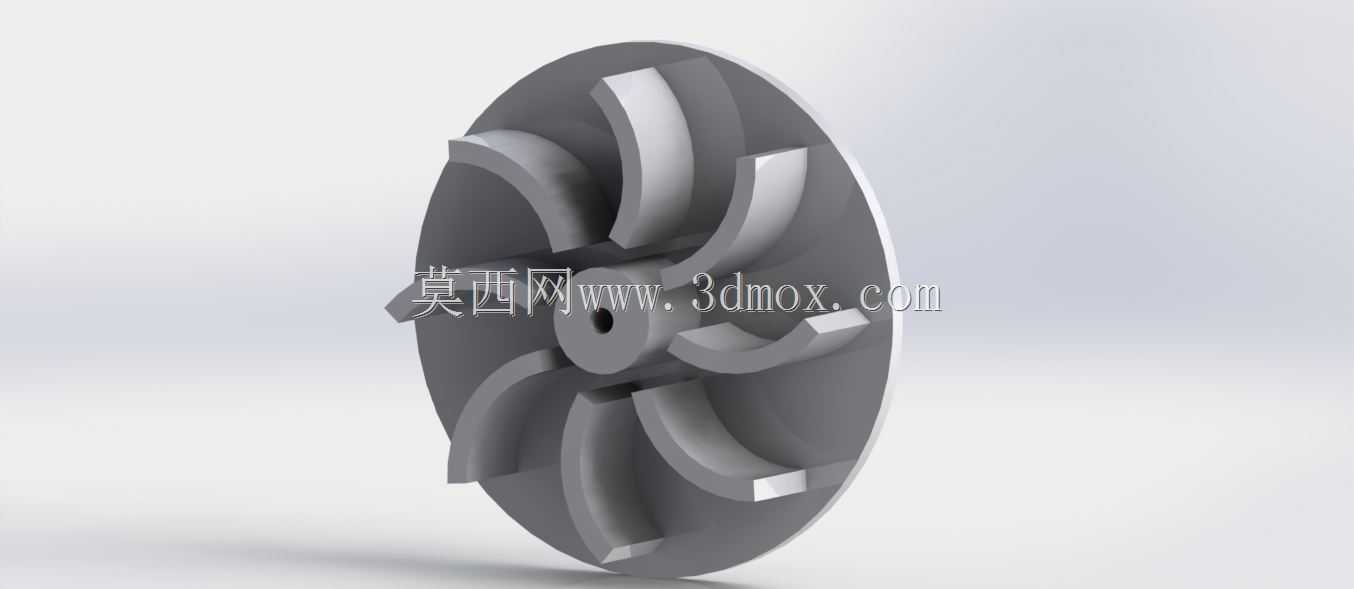

　　该模型呈现的是一款小型高压离心鼓风机的整体壳体结构，这类部件在电子设备散热、小型燃烧器助燃、医疗仪器送风、工业吸尘以及环境采样设备中应用十分广泛。不同于普通轴流风扇，离心式结构能够在较小体积下提供更高静压，适合管路较长、风阻较大的工况。从结构上看，模型采用典型的蜗牛壳型腔体，气流由轴向进入叶轮腔，在叶片带动下沿径向甩出，最终经侧向矩形出风口排出，这种流道布置可有效降低气流转向损失，提升整机效率。壳体外侧预留了多处带孔安装凸耳，孔位沿蜗壳周向与侧部接口分布，可直接通过螺钉固定在设备面板或机架上，安装边界清晰，便于在紧凑空间内完成装配定位。进风侧采用矩形法兰接口，能够与过滤棉、导风罩或进风管道快速对接，接口边缘做了加厚处理，

　　可避免长期振动导致连接部位开裂。壳体壁厚设计均匀，既保证了成型工艺性，也控制了整体重量，适合批量生产。在三维建模过程中，蜗壳型线是核心难点，需要结合叶轮直径、出风口宽度与设计风量逐步拟合，保证流道截面沿周向平滑扩展，避免局部突变引发涡流与气动噪声。模型中各安装孔的位置、凸台高度以及侧边接口尺寸均做了明确表达，结构工程师可直接据此校核与周边元器件的干涉情况，也能进一步拆分上下壳、补充密封槽与电机固定位。对于需要做散热仿真或流场分析的人员，该壳体可直接抽取内部流体域，用于评估不同转速下的风压、风量表现。实际选型时，需重点关注出风口方向与设备内部走线、管路的匹配度，同时核对安装孔距是否适配现有安装面。

　　该类小型鼓风机通常对噪声与振动较为敏感，壳体的刚性设计直接影响运行稳定性，外侧加强凸耳不仅承担固定功能，也能提升壳体固有频率，减少共振风险。整体结构简洁，没有冗余特征，兼顾了气动性能、装配便利性与制造成本，可作为小型送风系统设计的参考结构。
