数控拖刀传动组件结构设计

项目分类:通用机械零部件 发布时间:2022-03-16 ID:580706
  • 数控拖刀传动组件结构设计
  • 数控拖刀传动组件结构设计
  • 数控拖刀传动组件结构设计
  • 数控拖刀传动组件结构设计
  • 数控拖刀传动组件结构设计
  • 数控拖刀传动组件结构设计
  • 数控拖刀传动组件结构设计

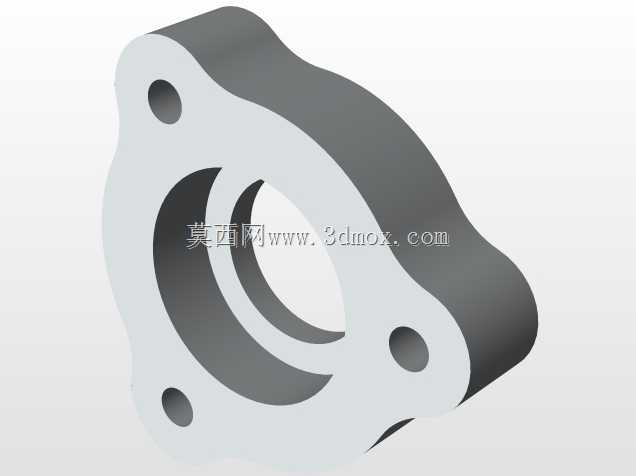

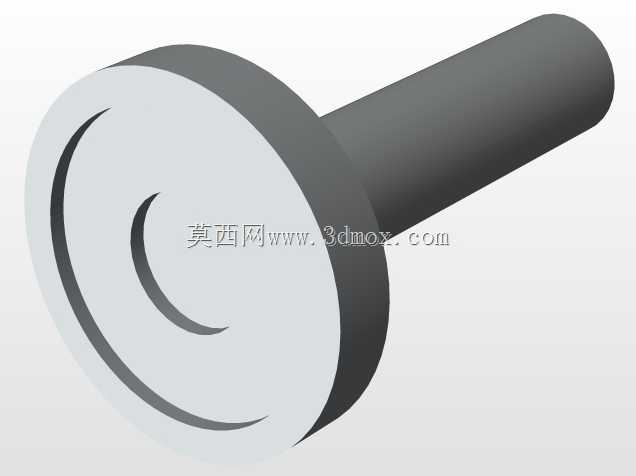

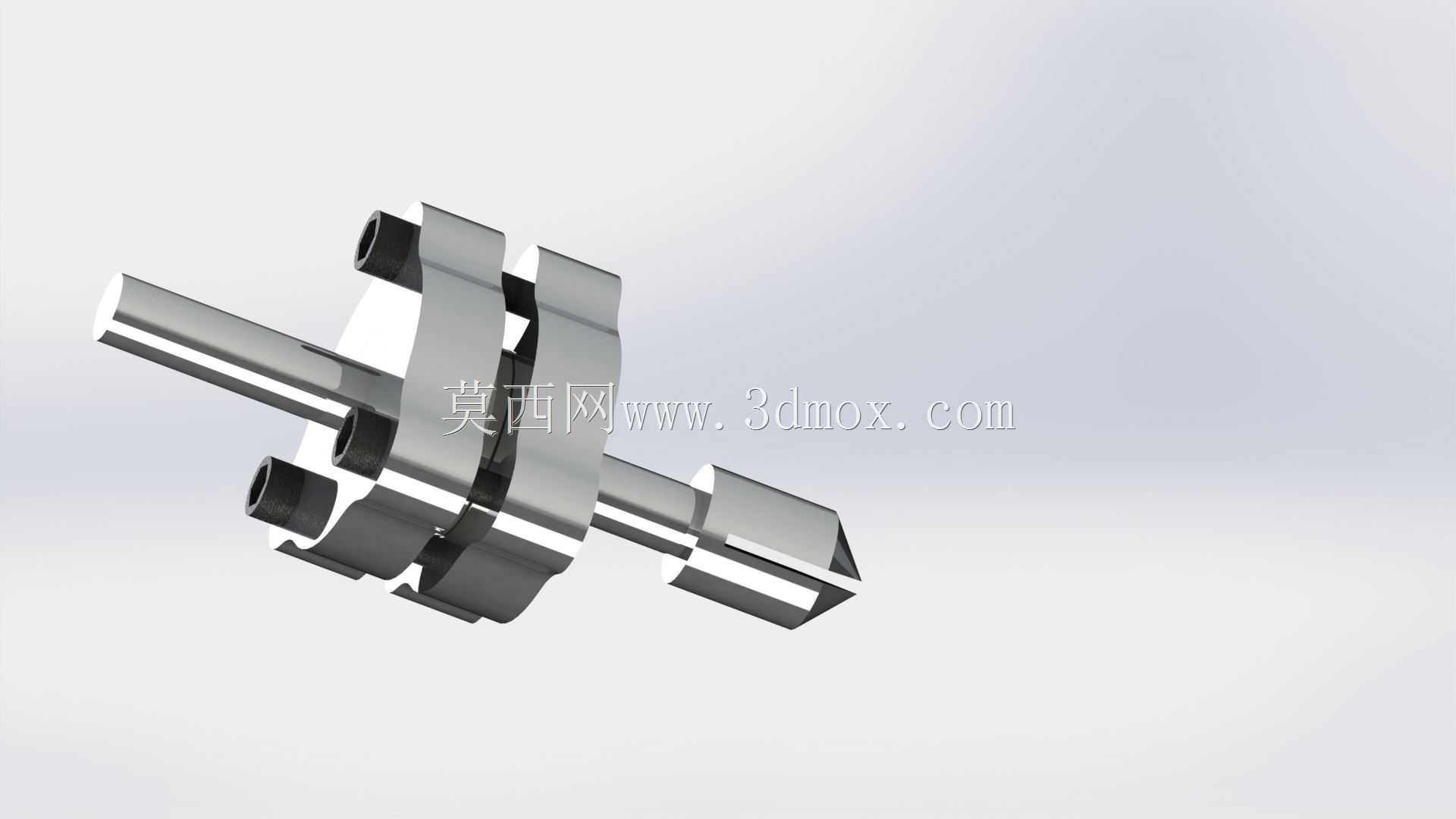

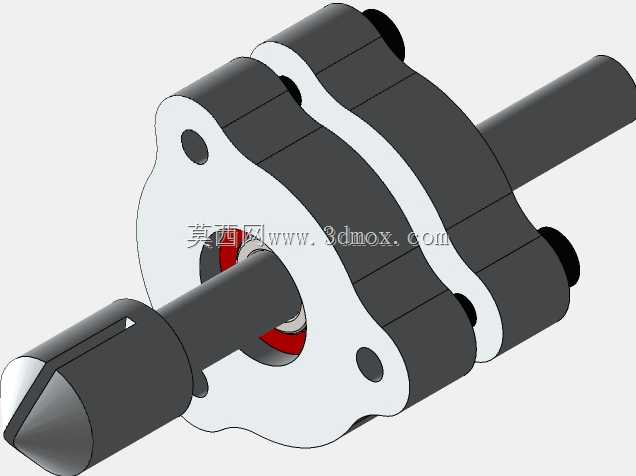

  该零件作为数控加工设备里的拖刀执行构件,核心作用是承载刀具完成进给轨迹的传递,在小型数控车床、走心机以及专用铣削工位中,常作为刀架与进给驱动之间的中间连接结构使用。实际产线里,这类构件需要同时承受轴向进给力与小幅径向切削载荷,因此整体采用同轴穿轴的布局,中间段设置多组环形限位凸缘,用来和拖板滑座的卡槽配合,限制工作过程中的周向转动与轴向窜动。从结构设计逻辑来看,主体采用一体式弯折成型的金属架体,两侧伸出的光轴段分别对应驱动侧与刀具装夹侧,轴端做了扁位加工,可直接与联轴器、刀夹的定位槽贴合,无需额外加工键槽就能传递额定扭矩,减少了装配时的配作工序。架体上的镂空与弯折结构并非单纯减重,在有限的安装空间内,这种结构能提升构件的抗扭刚度,

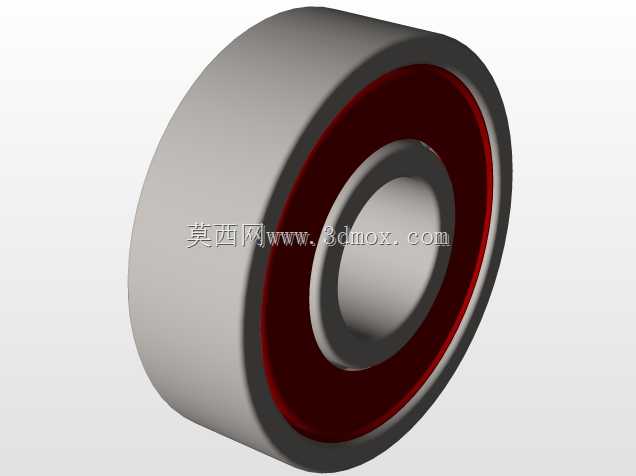

  相比等直径实心轴,在同等重量下侧向受力的形变量可降低约三成,适配高速往复进给的工况。安装边界方面,两侧轴段的同轴度需要控制在0.02mm以内,装配时要保证架体的环形凸缘端面与滑座安装面完全贴合,预留的轴向窜动间隙控制在0.01至0.03mm之间,间隙过大容易出现进给震颤,过小则会在热胀状态下出现卡滞。构件的外露轴段可适配标准直线轴承或铜套导向,中间架体的宽度尺寸可匹配常规数控拖板的安装槽,不需要对现有设备的滑座结构做改造就能直接替换。在切削工况中,该构件会跟随进给系统做高频次的短行程往复运动,因此表面粗糙度需要达到Ra1.6以下,降低与导向件之间的摩擦阻力,长期运行后也能维持稳定的进给精度。这类结构也可经过尺寸缩放后,应用在自动化送料机构、点胶设备的执行端,作为直线动作的传递构件使用,设计时只需调整轴径与架体宽度,就能适配不同载荷等级的工位需求。
