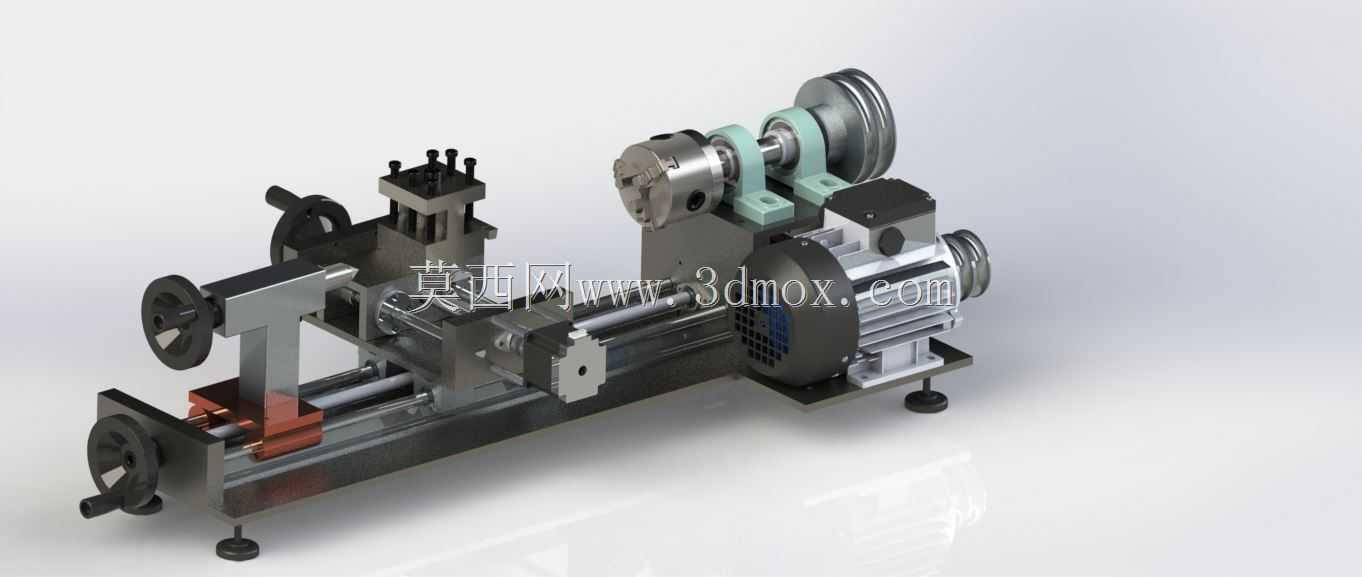

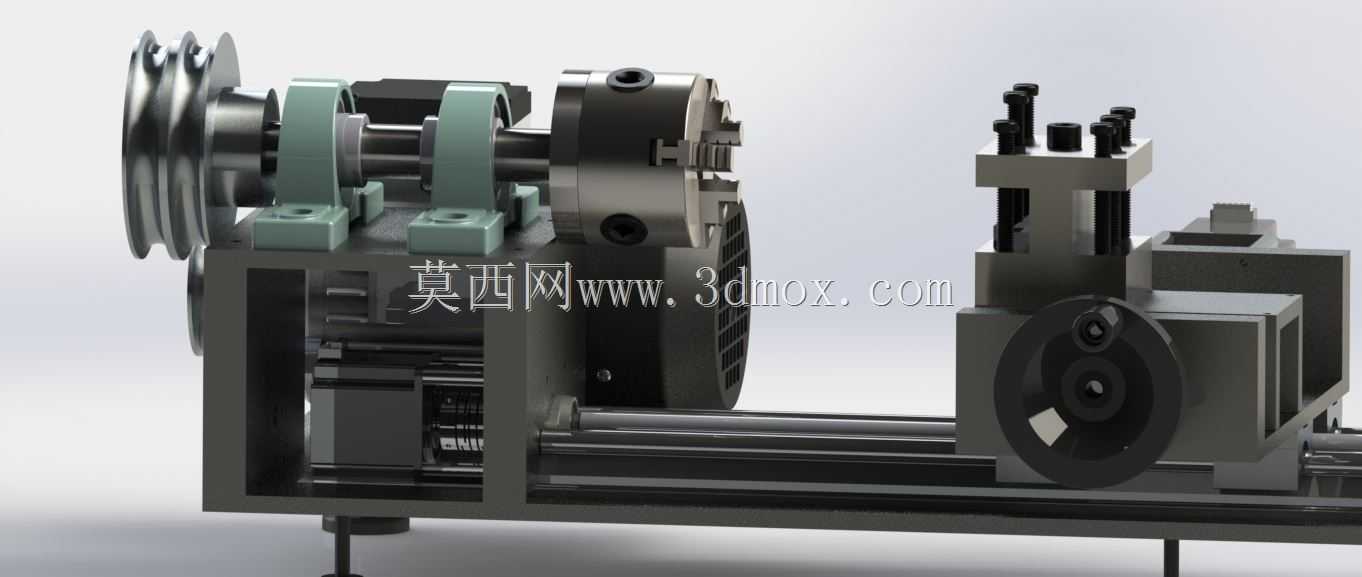

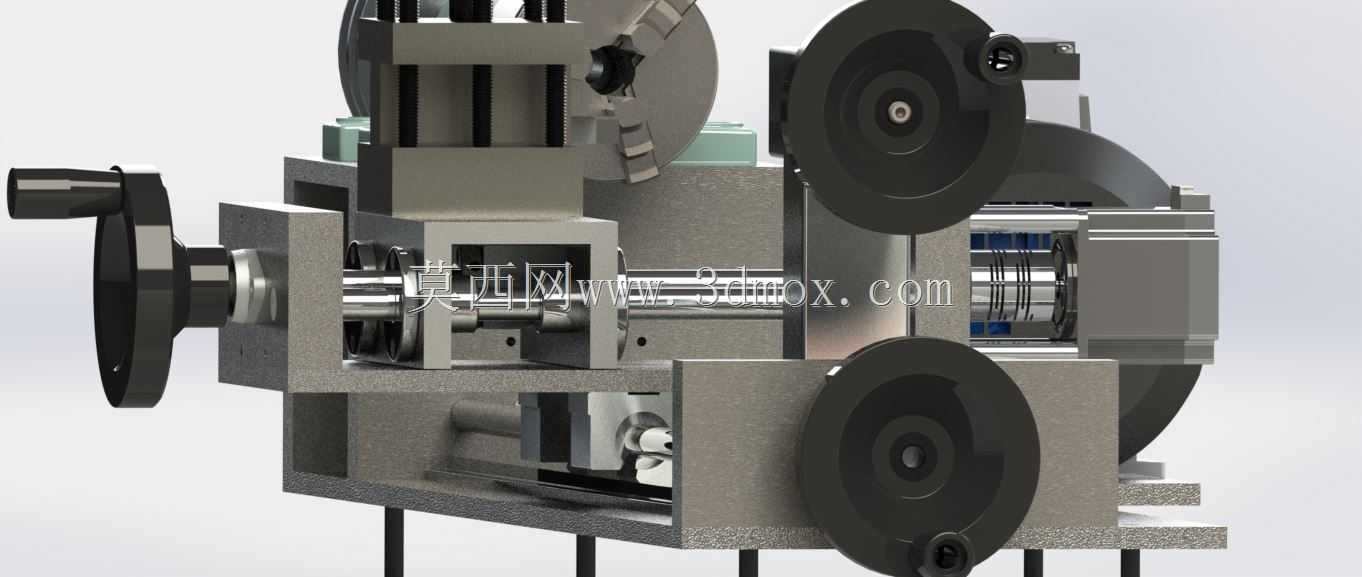

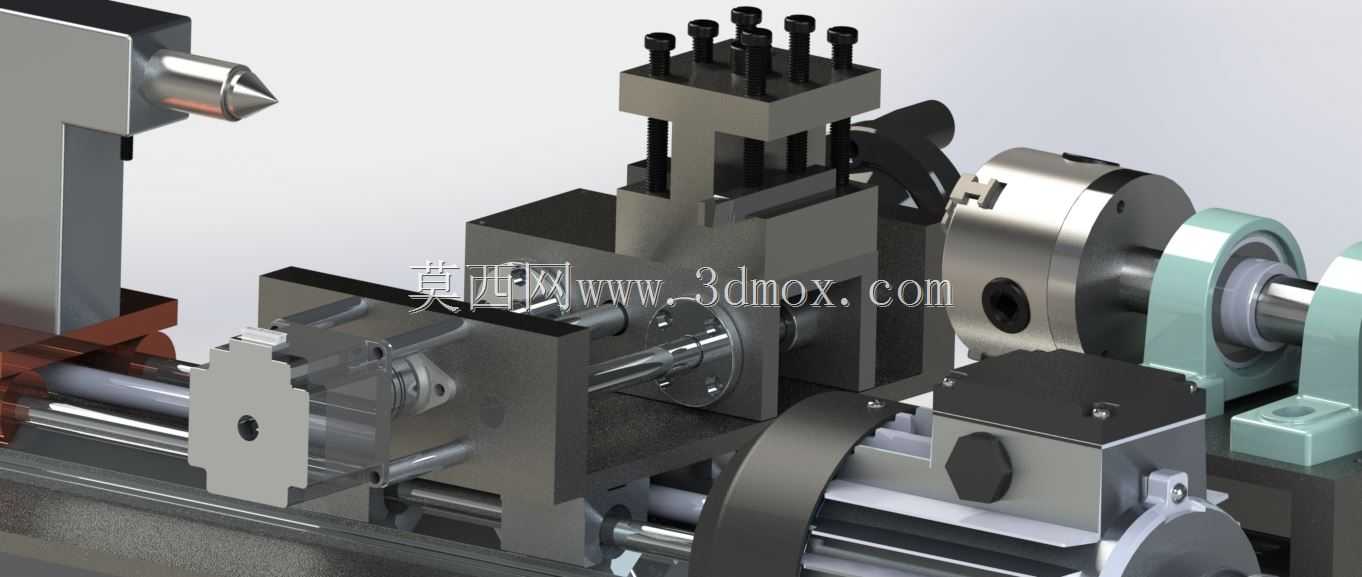

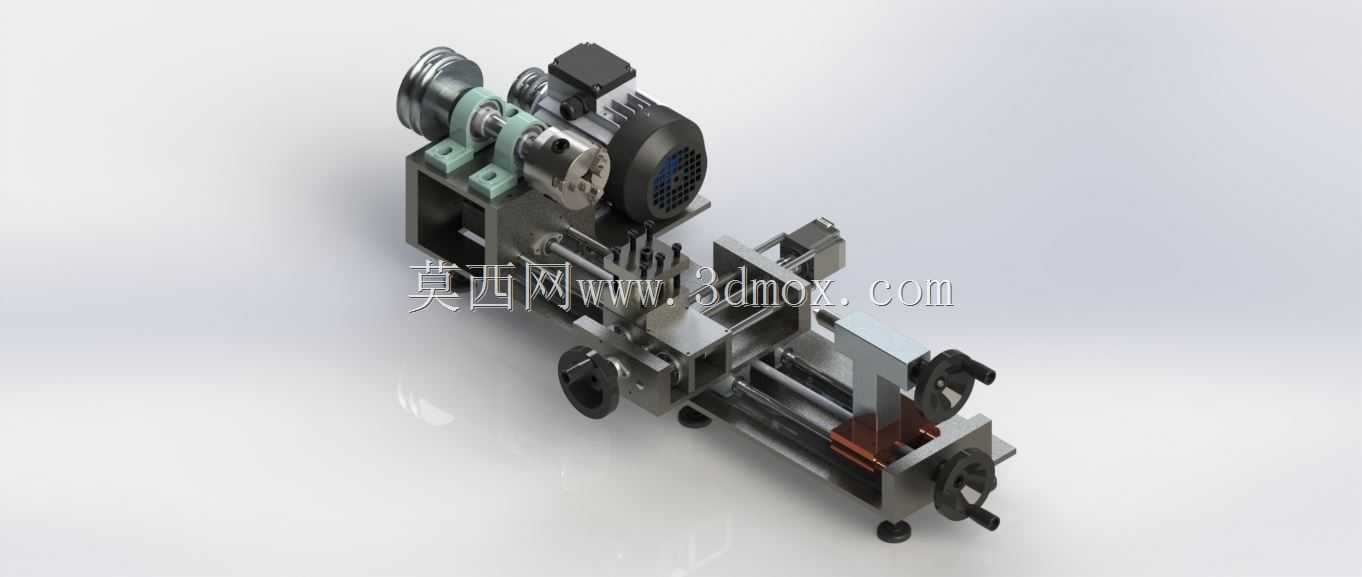

小型桌面式三爪卡盘数控车床结构

这款微型数控车床主要面向小型零件精密加工场景，可适配个人工坊、教学实训、精密小零件打样等多种使用场景，能够完成有色金属、工程塑料等易切削材质的外圆车削、端面车削、内孔镗削、螺纹车削等常规车加工工序，解决了大型车床无法适配小空间作业、小批量零散零件加工成本过高的痛点。设备整体采用卧式布局，核心执行部件包含三爪自定心卡盘、主轴传动单元、横向进给滑台、纵向进给滑台、刀架安装位以及手动调节手轮，主轴单元通过带传动连接驱动电机，可通过更换带轮配比调整主轴转速区间，适配不同材质的切削线速度需求；进给滑台采用线性导轨搭配丝杠传动的结构，既保证了进给运动的平顺性，也能控制小进给量下的加工精度，手动手轮可在调试、对刀阶段实现微进给操作，降低数控系统调试阶段的撞刀风险。设计过程中优先考虑桌面使用的空间适配性，整体结构紧凑，底座采用框架式焊接结构兼顾刚性与轻量化，底部配置可调式支撑脚，可在不平整的桌面调整设备水平度，保证主轴与进给导轨的平行度公差控制在合理范围内；电气元件与传动部件做了分区布局，驱动电机、传动带轮等旋转部件设置了防护结构，避免加工过程中切屑飞溅、人员误触带来的安全隐患，刀架位置预留了多工位安装空间，可根据加工需求更换排刀架或者小型电动刀架，拓展加工工序范围。安装边界上设备占地面积不足0.3平方米，整体高度控制在300毫米以内，可直接放置在常规工作台面上使用，无需额外做地基固定，外接常规民用电源即可驱动，不需要配套工业高压气源等复杂辅助设施；卡盘采用标准三爪自定心结构，可装夹直径50毫米以内的棒料工件，最大加工长度控制在150毫米区间，完全覆盖小型精密零件、模型配件、教学演示件的加工尺寸需求，整体结构在保证基础车削功能完整性的前提下，尽可能压缩了冗余结构，既降低了设备整体制造成本，也让设备的维护调试难度大幅降低，非专业机械人员经过简单培训即可完成基础操作与日常保养。
