带安装立板的铰接支座静力学分析结构

　　该铰接支座结构常见于中小型机电设备的铰接传动部位，多用于需要实现小幅摆动传动的连杆机构末端，比如自动化产线的摆臂支撑、小型工装夹具的翻转铰接位、低压配电设备内部操作机构的传动支点，这类部位对支撑件的刚性与抗形变能力有明确要求，一旦支座出现过量形变，会直接导致传动卡滞、定位精度偏移，严重时甚至会引发机构运动干涉。

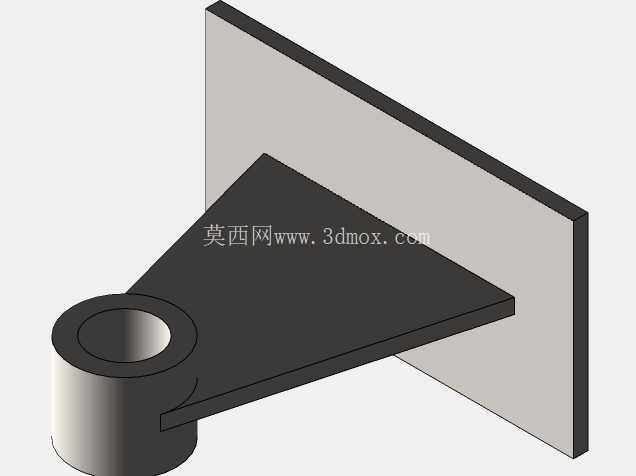

　　从结构组成来看，整个构件分为垂直安装立板与水平伸出的铰接臂两部分，垂直立板为平直矩形板件，背面为完整安装贴合面，可通过螺栓紧固在设备的安装基准面上，安装时需要保证立板与基准面的贴合间隙不超过0.05mm，避免紧固后立板出现附加内应力，影响后续受力状态。水平臂从立板中下部垂直伸出，臂身采用等厚度平板结构，末端集成一体化的筒状铰接孔，铰接孔内可配套铜套或者滚动轴承，与配套的铰接销轴配合，实现相邻构件的摆动自由度。

　　设计过程中首先要明确铰接点的额定受力方向，通常这类支座的受力以垂直于铰接孔轴线的径向载荷为主，同时会伴随小幅的冲击载荷，因此在臂身与立板的衔接位置做了直角过渡强化，避免应力集中导致的结构断裂。铰接孔的壁厚经过受力核算，保证在额定径向载荷下，孔壁的挤压应力处于材料许用应力范围内，不会出现孔壁压溃变形的问题；立板的厚度取值需要匹配安装螺栓的规格与数量，通常会在立板上预留4个对称布置的螺栓过孔，保证紧固后立板的受力均匀，不会出现单侧翘起的情况。

　　静力学分析环节的网格划分需要针对不同部位做差异化处理，铰接孔内壁、臂身与立板的衔接圆角位置属于应力集中高发区，需要采用更细密的网格尺寸，保证应力计算结果的精度，而立板的非受力贴合面、臂身的平直区域可以采用稍大的网格尺寸，在保证计算精度的前提下减少整体计算量。边界条件设置时，将立板的安装背面设置为固定约束，模拟实际安装时与设备基准面完全贴合锁死的状态，在铰接孔的内圆柱面施加额定径向载荷，同时根据实际工况添加对应的重力载荷，计算后可得到整体结构的应力分布云图、形变位移云图，通过结果校核结构的最大应力是否低于材料的屈服强度，最大形变量是否在设计允许的范围内，同时核算结构的安全系数，保证在1.5倍额定载荷下结构不会出现塑性变形。

　　安装边界方面，需要注意铰接孔的轴线与安装基准面的平行度公差，通常控制在0.1mm/100mm以内，避免销轴安装后出现别劲的情况；铰接臂的伸出长度决定了整个支座的受力力臂，设计时需要在满足安装空间的前提下尽量缩短力臂长度，降低立板与臂身衔接位置的弯矩，提升整体结构的承载能力。立板的外形尺寸需要匹配安装位置的空间，边缘做小倒角处理，避免安装时划伤操作人员，同时去除加工毛刺，保证装配贴合度。这类结构通常选用Q235或者45号钢作为加工材料，表面做发黑或者喷塑处理，提升防锈能力，适配车间多尘、有少量油污的工作环境，长期使用不会出现锈蚀卡滞的问题。
