Ballbot自平衡球机器人球形承载结构

这款球形结构是单球自平衡移动机器人的核心承载部件，这类球驱平衡机器人目前多应用于室内服务导览、动态姿态教学实验、窄空间巡检作业场景，相较于轮式、履带式移动平台，单点接触地面的球形结构可实现全向零半径转向，在狭小的展厅、实验室走廊、设备排布密集的机房区域都能灵活移动，不会出现轮式设备转向需要预留回转空间的问题。

从功能实现逻辑来看，该球体作为整个机器人的唯一运动支撑与内部器件安装载体，需要同时承担三方面作用：首先是为内部的姿态感知、控制运算、供电模块提供封闭的安装腔体，所有内置器件都通过内部的3D打印支架固定在球体内壁的预设安装位上，避免球体滚动过程中器件出现移位、接线松脱的问题；其次是作为动力传递的最终执行端，球体表面与地面接触产生的摩擦力，是驱动整个机器人移动、调整姿态的唯一力来源，因此球体的圆度、表面摩擦系数直接决定了机器人姿态控制的精度；最后是外层橡胶结构需要承担缓冲减震作用，当机器人在小幅不平整地面移动、或者出现姿态调整超差导致的小幅磕碰时，橡胶层可以吸收冲击能量，避免内部的传感芯片、电池受到硬冲击损坏。

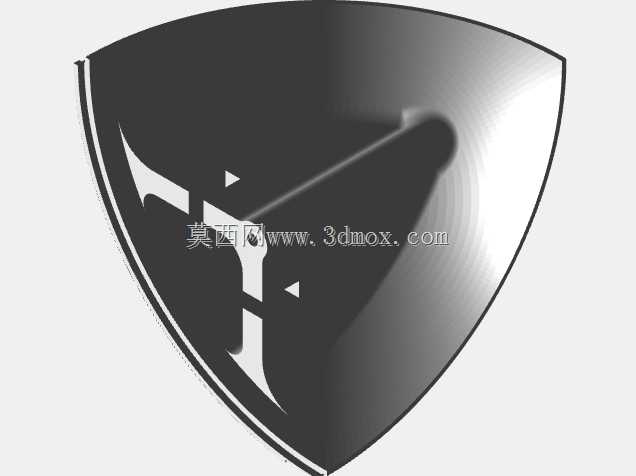

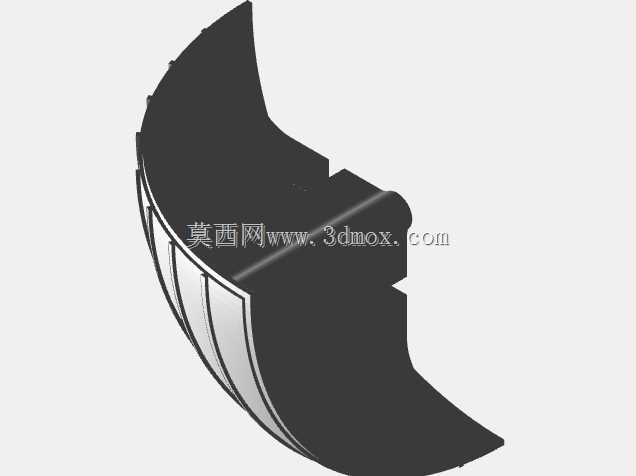

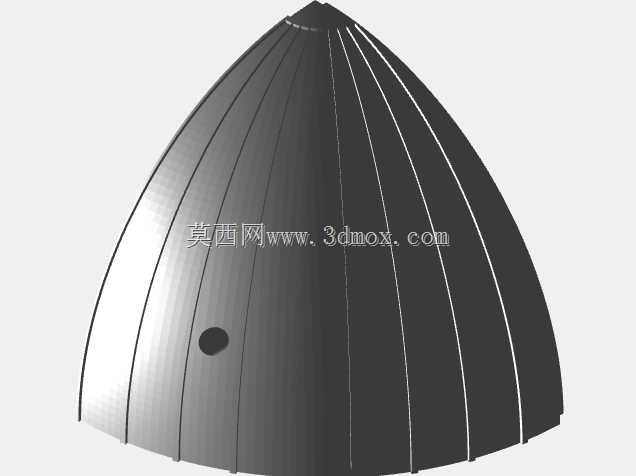

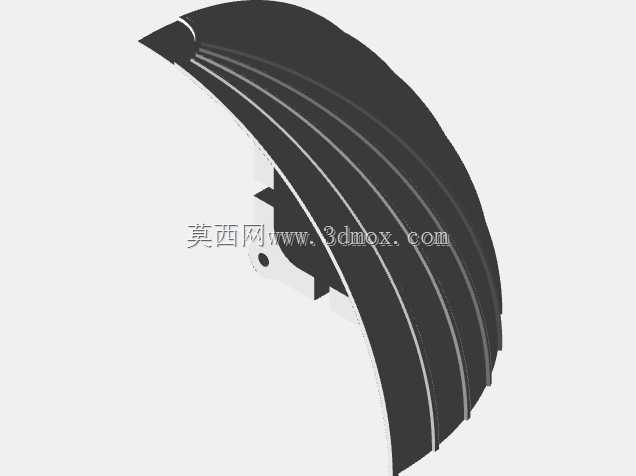

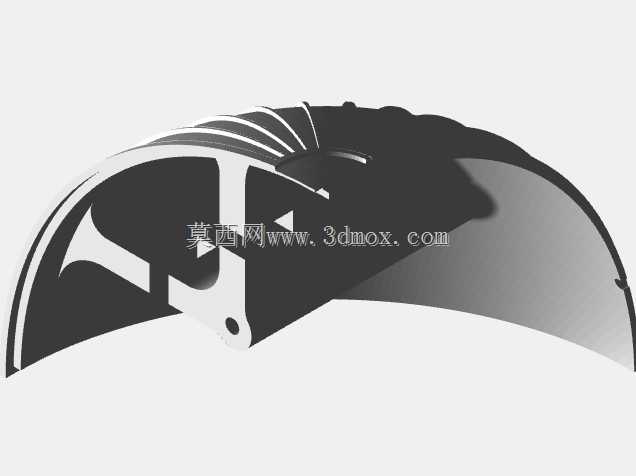

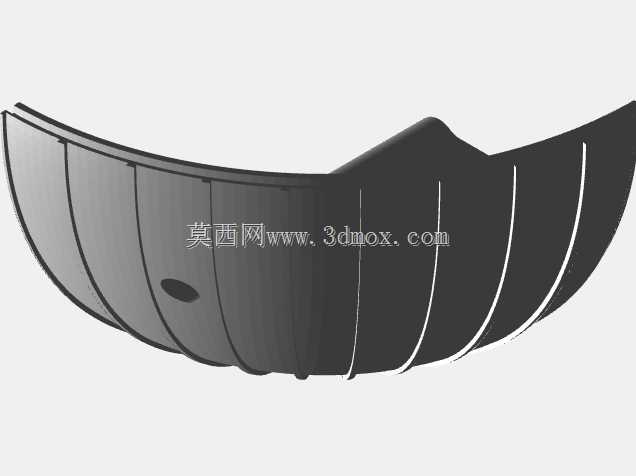

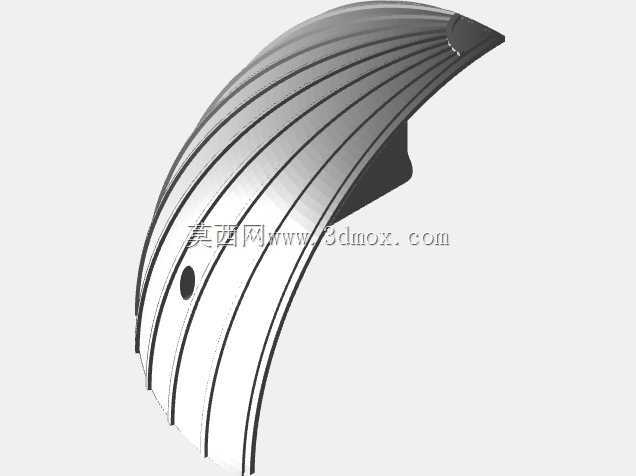

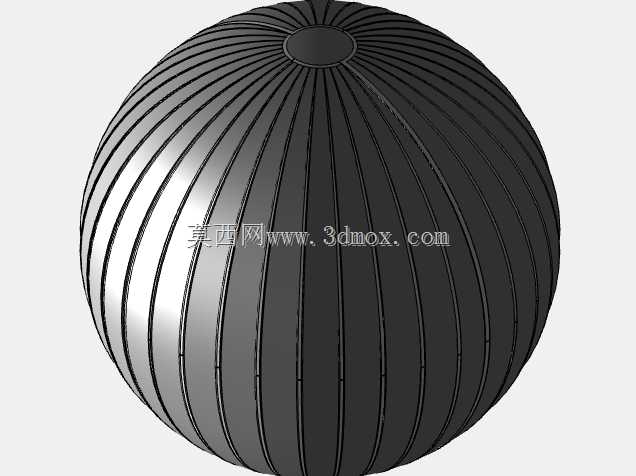

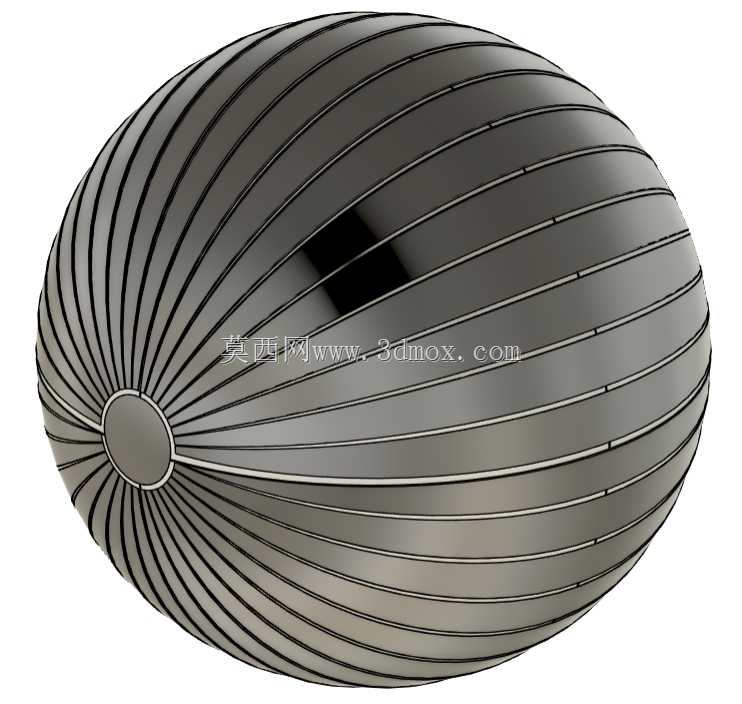

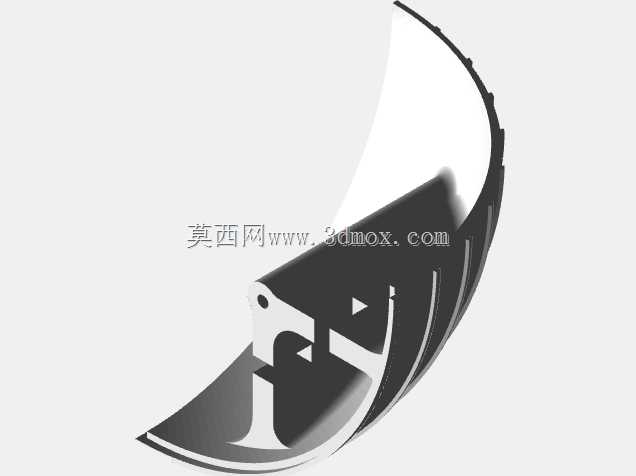

设计过程中首先要解决的是球体的分瓣拼接问题，受常规FDM3D打印设备的成型尺寸限制，无法一次性打印整球结构，因此将球体沿经线方向拆分为多块等弧度的瓣状结构，每一块瓣件的弧度、拼接止口尺寸都经过公差匹配，拼接后整体圆度误差控制在0.2mm以内，避免因圆度不足导致滚动过程中出现姿态解算偏差。拆分时特意将两极位置设计为独立的圆形端盖，端盖上预留了走线槽与装配定位孔，既方便内部器件的安装调试，也能在后期维护时直接拆开端盖更换电池、校准传感器，不需要将整个球体完全拆分。

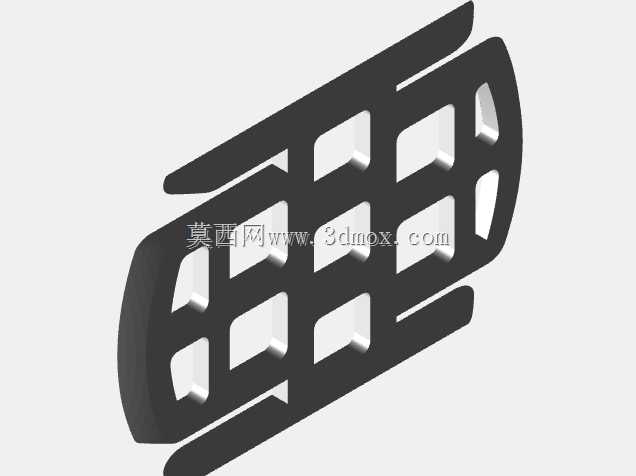

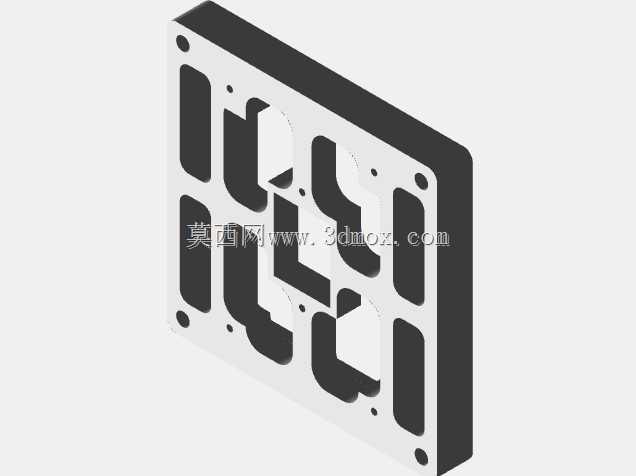

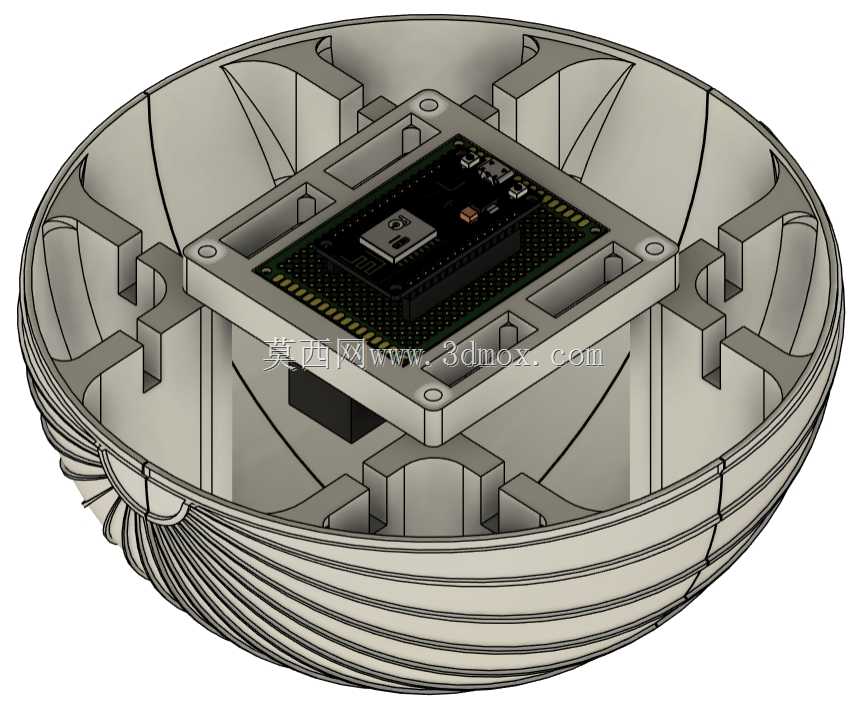

内部集成的器件排布经过重心配平计算，控制模块、惯性测量单元、电池的安装位置都围绕球心做对称布置，初始状态下整体重心与球心的偏移量控制在1mm以内，降低平衡控制算法的初始校准难度。惯性测量单元紧贴球体内壁的刚性安装位设置，避免支架振动导致的姿态数据采集误差，电池模块设计为快拆结构，通过弹性触点与内部供电线路连接，更换电池时不需要拆解内部接线。

外层橡胶蒙皮的设计参考了柔性覆盖层的粘贴工艺，每一块橡胶片的切割轮廓都与下方3D打印瓣件的外表面完全贴合，粘贴时从球体两极向赤道方向逐步铺贴，相邻橡胶片之间预留0.1mm的伸缩间隙，避免橡胶热胀冷缩导致表面起鼓、影响滚动平顺性。橡胶材质选用邵氏硬度60A的耐磨橡胶，既可以保证足够的表面摩擦力，也能在长期滚动摩擦下保持较低的磨损率，延长球体的使用寿命。

安装边界方面，球体的整体外径根据内部器件的尺寸确定，内部腔体的最小直径要满足电池、控制板、传感模块的安装空间需求，外层橡胶蒙皮粘贴完成后的最大外径与机器人上部的驱动轮组间隙保持在2mm，既不会因为间隙过大导致驱动轮打滑，也不会因为间隙过小出现球体转动卡滞。球体与上部机体的接触位置设置了一圈光滑的支撑环，支撑环采用低摩擦系数的POM材质加工，减少球体滚动时的摩擦阻力，降低驱动电机的负载。

在实际应用中，这款球形结构的姿态反馈精度直接决定了整个Ballbot的平衡稳定性，球体每转动1度，内置的惯性测量单元就能实时采集到角速度、加速度数据，传递给控制模块后快速调整上部驱动轮的转速与转向，实现动态平衡。相较于市面上常见的两轮平衡机器人，球驱结构的全向移动特性更适合在人流密集的公共区域做导览使用，不会出现轮式设备转向时容易剐蹭周边物体的问题，同时球形外壳没有外露的轮组、接线结构，外观整体性更强，也能避免运行过程中衣物、线缆卷入运动部件的安全隐患。

针对教学实验场景的使用需求，球体的分瓣结构也方便学习者理解球形机器人的结构组成，拆开端盖就能直观看到内部的传感器排布、接线逻辑，配合开源的控制程序，可以快速开展姿态解算、平衡控制算法的验证实验，不需要自行设计加工复杂的球形外壳，缩短实验项目的开发周期。
