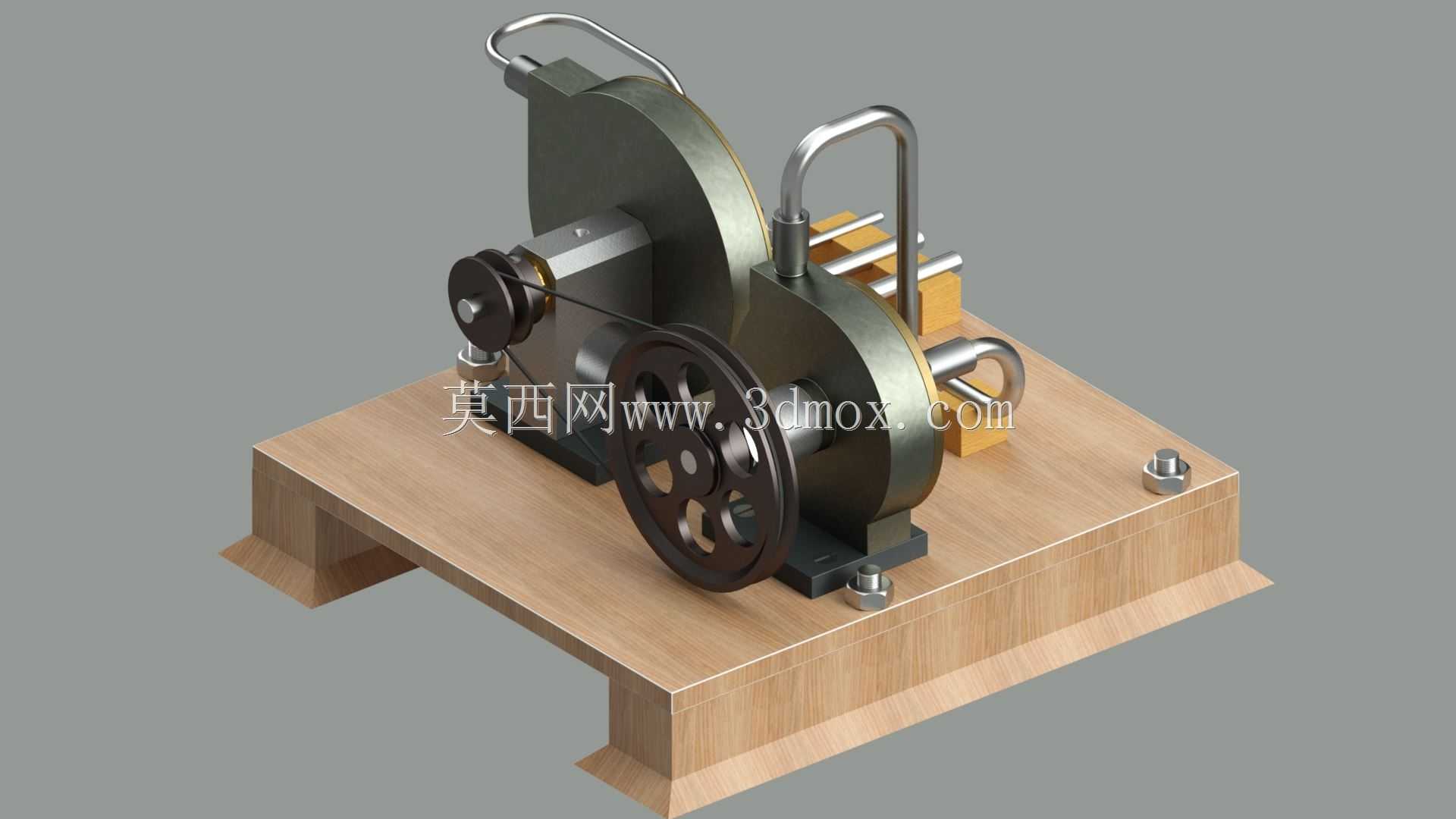

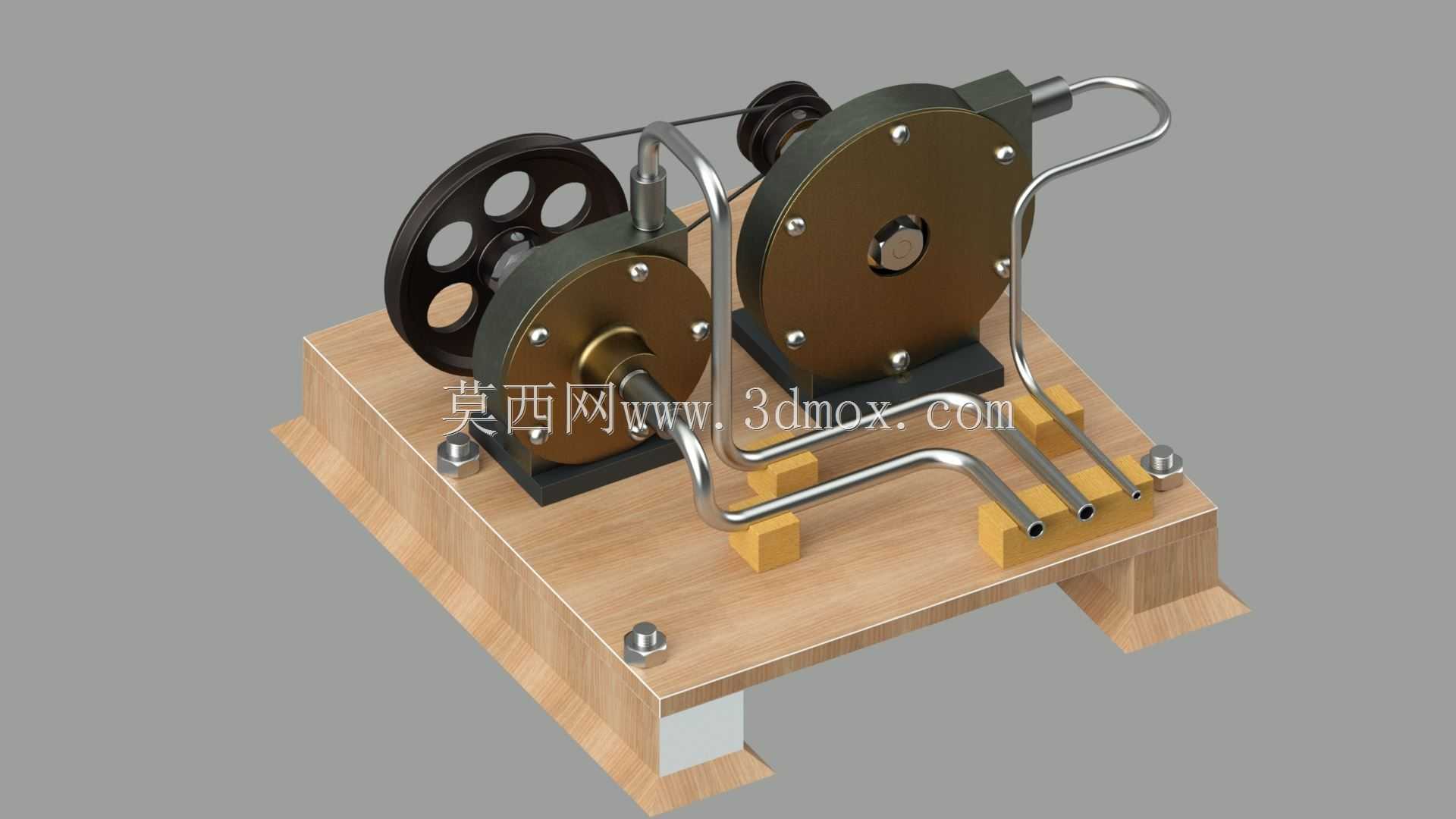

简化结构涡轮机与离心泵组合装置

　　从实际功能来看，这套装置可以完成两个核心过程的演示：一侧涡轮腔接入带压流体后，叶轮在流体冲击下产生旋转扭矩，通过同轴传动结构直接驱动另一侧离心泵的叶轮转动，离心泵侧即可完成流体的抽吸、升压输送过程，整套流程不需要额外接入外部动力源，就能完整展示能量回收、流体输送的联动逻辑，在小型试验场景中，还可以通过调整涡轮侧的入口流体压力，直观观测离心泵侧的输出流量、扬程变化，帮助设计人员快速验证不同叶轮匹配下的传动效率区间。这套涡轮机与离心泵组合装置，核心面向流体动力原理教学演示、小型流体循环试验场景搭建使用，没有采用工业级量产设备的复杂冗余结构，而是通过简化核心传动与流道部件，把涡轮的动力输出端与离心泵的动力输入端直连，去掉了工业设备上常见的联轴器缓冲结构、过载保护模块，整体结构紧凑，能够直观展示流体动能与机械能的转换逻辑，适合职业院校机械原理课堂演示、小型流体试验台的原理验证环节使用。

　　在设计思路上，这套结构没有追求工业级设备的高精度、长寿命指标，而是优先保障结构的可视性与易装配性：所有流道外壳都做了分体式设计，通过螺栓紧固在木质安装基座上，不需要专用工装就能完成拆解，方便观察内部叶轮、流道的结构形态；传动部分采用带轮加同步带的结构做预传动，既可以通过带轮直径比调整传动比，匹配不同工况下的转速需求，也能在出现卡滞时通过皮带打滑保护核心叶轮部件，避免硬连接导致的叶轮崩裂、轴件变形问题。

　　外形尺寸与安装边界方面，整套装置的基座采用实木层板加工，整体长宽尺寸控制在300mm*200mm区间，高度不超过220mm，基座底部预留了四个M6的安装孔位，可以直接固定在试验台架上，不需要额外做安装支架；涡轮侧的流体入口、出口都采用标准10mm快插接口，离心泵侧的吸入口、排出口也采用同规格接口，能够快速对接常规试验用的流体管路，不需要做非标接头定制。从结构细节来看，涡轮部分采用单级冲击式叶轮结构，叶片做了圆弧曲面设计，能够最大化承接入口流体的冲击动能，叶轮两侧的轴承座采用铜套滑动轴承，转动阻力小，不需要频繁加注润滑脂就能满足演示场景下的长时间转动需求；离心泵部分采用闭式叶轮结构，流道做了圆弧过渡处理，能够减少流体在泵腔内的涡流损失，泵壳与叶轮之间的间隙控制在0.3mm，既不会因为间隙过大导致回流损失过高，也不会因为加工精度不足出现叶轮擦壳的问题。

　　整套装置的所有外露金属部件都做了发黑防锈处理，长期在潮湿的流体试验环境下使用也不会出现锈蚀问题，木质基座表面做了清漆封层，能够抵御少量流体泼溅导致的基材变形。在实际教学使用中，这套装置可以配合透明管路、流量计、压力表组件，直观展示不同工况下的能量转换效率，学生可以通过拆解、重组这套装置，快速理解涡轮机、离心泵的核心结构组成，掌握流体机械的基本工作原理，相比纯理论教学、工业设备拆解教学，这套简化结构的装置成本更低，操作更安全，不会出现高压流体泄漏、重型部件坠落的安全风险。在小型试验场景中，这套装置还可以作为微型能量回收单元使用，把管路中剩余的流体压力能回收起来，驱动离心泵完成低压流体的输送，在小型循环水系统、微型流体试验台中实现无动力辅助的流体循环，降低试验系统的外接动力需求。
