带底座球形铰接支撑座结构设计

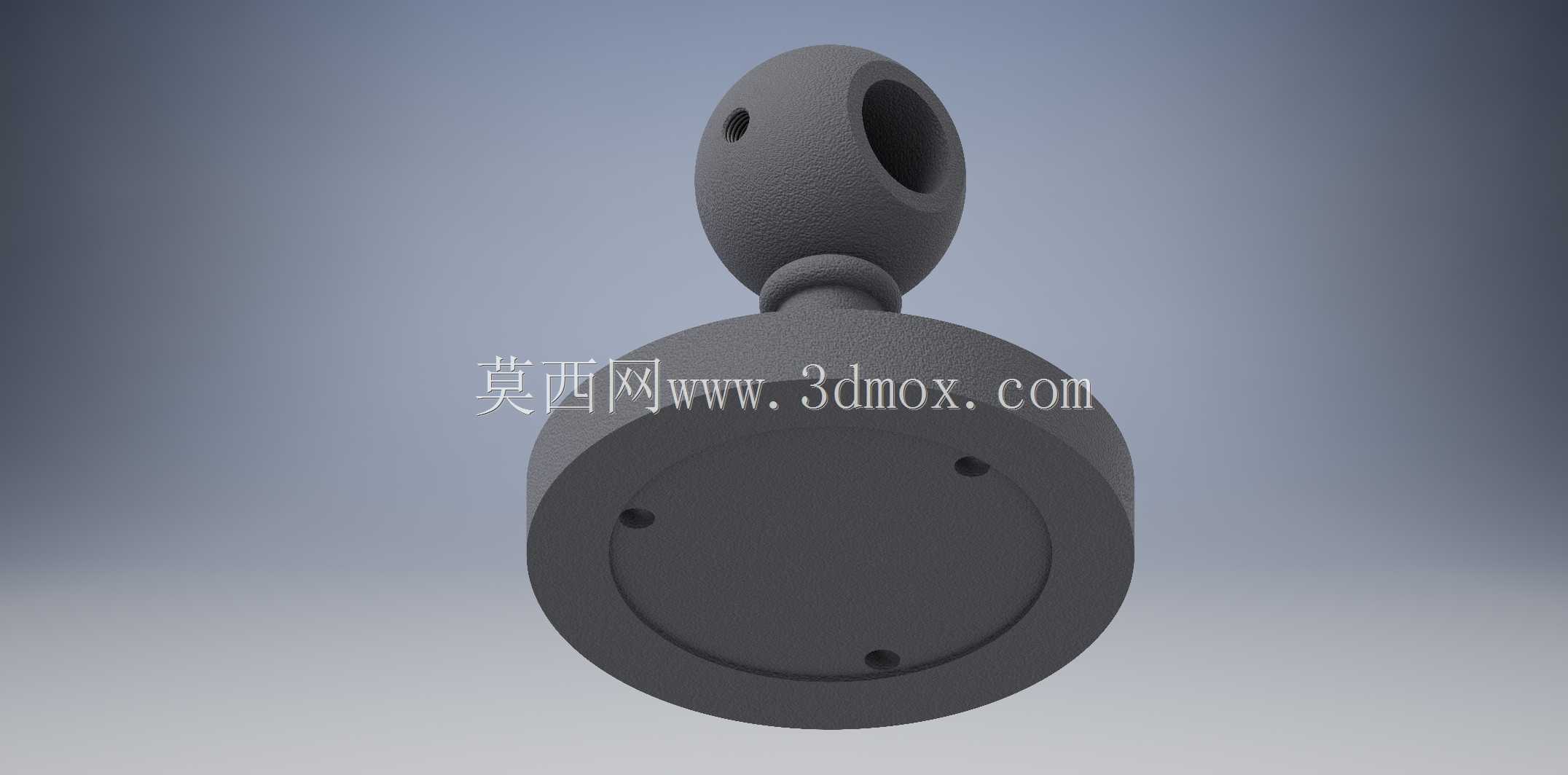

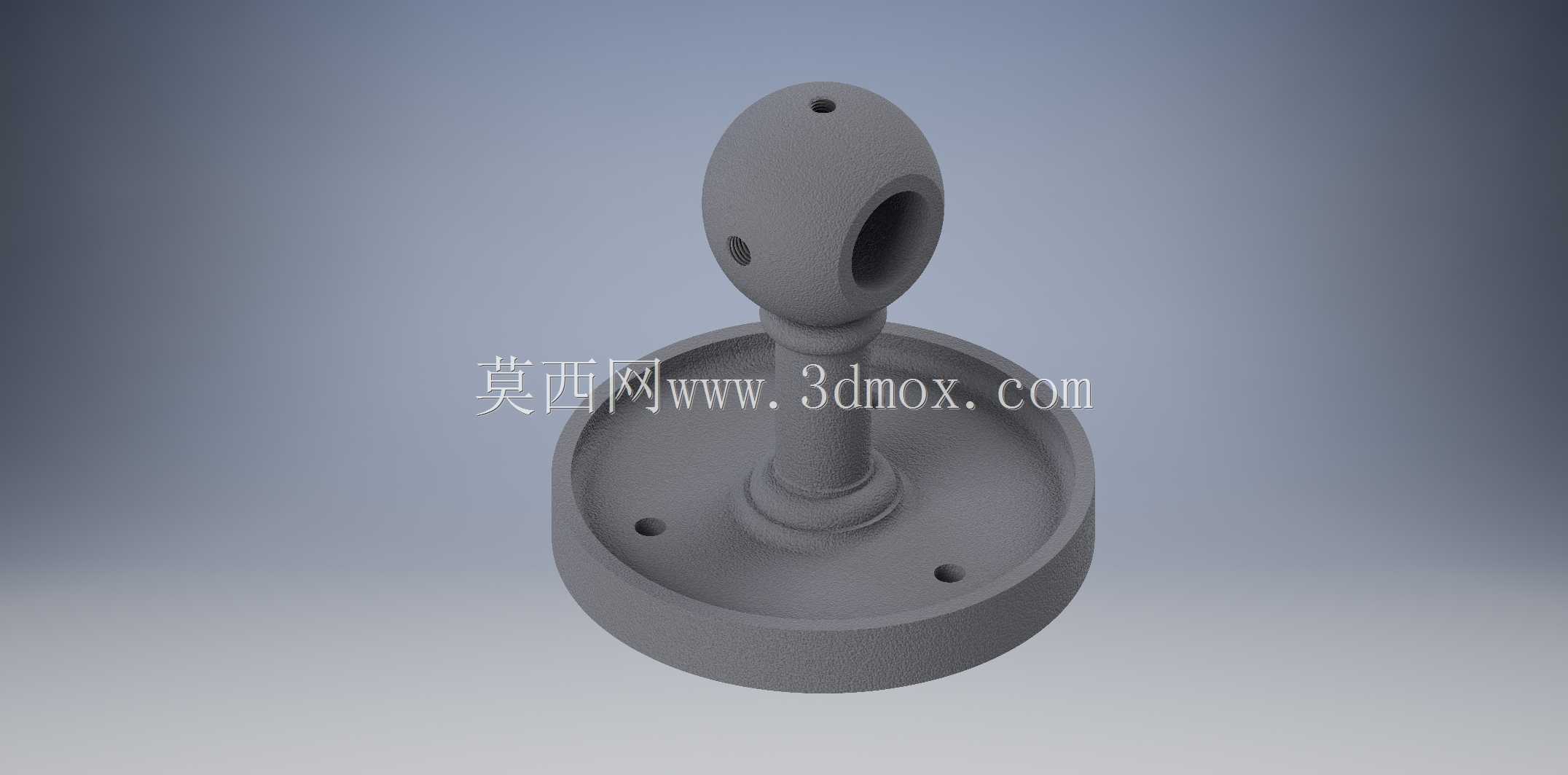

　　该零件属于小型铰接支撑类结构件，常见于小型工装夹具、实验台架、轻型设备调节支撑场景中，核心作用是实现被支撑部件的角度可调式固定，同时承担垂直方向的静载荷传递。从结构拆分来看，底部为圆盘式安装基座，基座上均匀分布三个沉头安装孔，孔位沿圆周120度等分排布，安装时可通过内六角螺栓将整个支撑座固定在安装基准面上，沉孔设计可保证螺栓头完全沉入基座平面以下，避免螺栓突出干涉上部转动部件的活动范围，基座底面设计为全平面结构，安装时可与基准面完全贴合，保证支撑的垂直度，减少安装面不平带来的附加应力。基座向上延伸出一段变径支撑柱，柱体靠近基座位置做了圆弧过渡处理，避免直角连接处的应力集中，提升柱体与基座连接位置的结构强度，支撑柱上部连接球形铰接主体，球体侧面开有一个横向贯通的光孔，用于穿装连接销轴，实现与外部被支撑部件的铰接联动，球体顶部还开有一个小直径的螺纹定位孔，当被支撑部件调整到目标角度后，可通过紧定螺钉拧入该孔，顶紧内部销轴或者被连接件的转轴，实现角度位置的锁定，避免负载下出现角度滑移。

　　设计过程中首先明确了该支撑座的负载边界，主要面向10kg以内的轻型负载调节场景，因此整体壁厚设置在3mm左右，既保证足够的结构刚性，又不会造成材料浪费，球体与支撑柱的连接位置做了局部加厚处理，因为该位置是整个零件受力的薄弱点，当被支撑部件存在偏载时，该位置会承受较大的弯矩，加厚处理可有效提升抗弯曲变形能力。横向铰接孔的孔径与常用的直径8mm销轴适配，孔内壁设计为光滑表面，粗糙度控制在Ra1.6，保证销轴转动时的顺畅度，减少转动卡顿和磨损，孔的两端做了0.5mm的倒角处理，既方便销轴装配时的导入，也能去除机加工产生的毛刺，避免装配时划伤销轴表面。

　　安装基座的直径设置为60mm，足够的支撑盘直径可以降低整个支撑座的重心，提升支撑稳定性，避免被支撑部件角度调整时出现倾覆风险，三个安装孔的中心距设置为45mm，适配常见的小型台架安装孔位标准，不需要额外加工转接板即可直接安装。从实际使用场景来看，这类支撑座可用于小型光学实验台的镜头支架角度调节、小型工装的工件定位支撑、自动化设备上的传感器安装角度调节等场景，相比固定式支撑，它可以实现两个自由度的角度调整，能够适配不同安装面的角度补偿需求，调整到位后通过顶部紧定螺钉锁定，即可保持稳定的支撑状态。

　　建模过程中对所有的锐边都做了R0.3的圆角处理，一方面是符合机械加工的工艺要求，避免锐边割手，另一方面也能减少热处理或者受力时的应力集中点，提升零件的疲劳强度。支撑柱的直径设置为12mm，经过受力校核，在承受10kg偏载时，柱体的最大变形量小于0.02mm，完全满足轻型支撑场景的精度要求，球体直径设置为25mm，足够的球体直径可以保证铰接转动的角度范围，横向孔的轴线距离基座上表面的高度为45mm，预留了足够的转动空间，保证被连接件在±30度角度范围内调整时不会与基座发生碰撞干涉。
