带凸台法兰式机械端盖结构设计

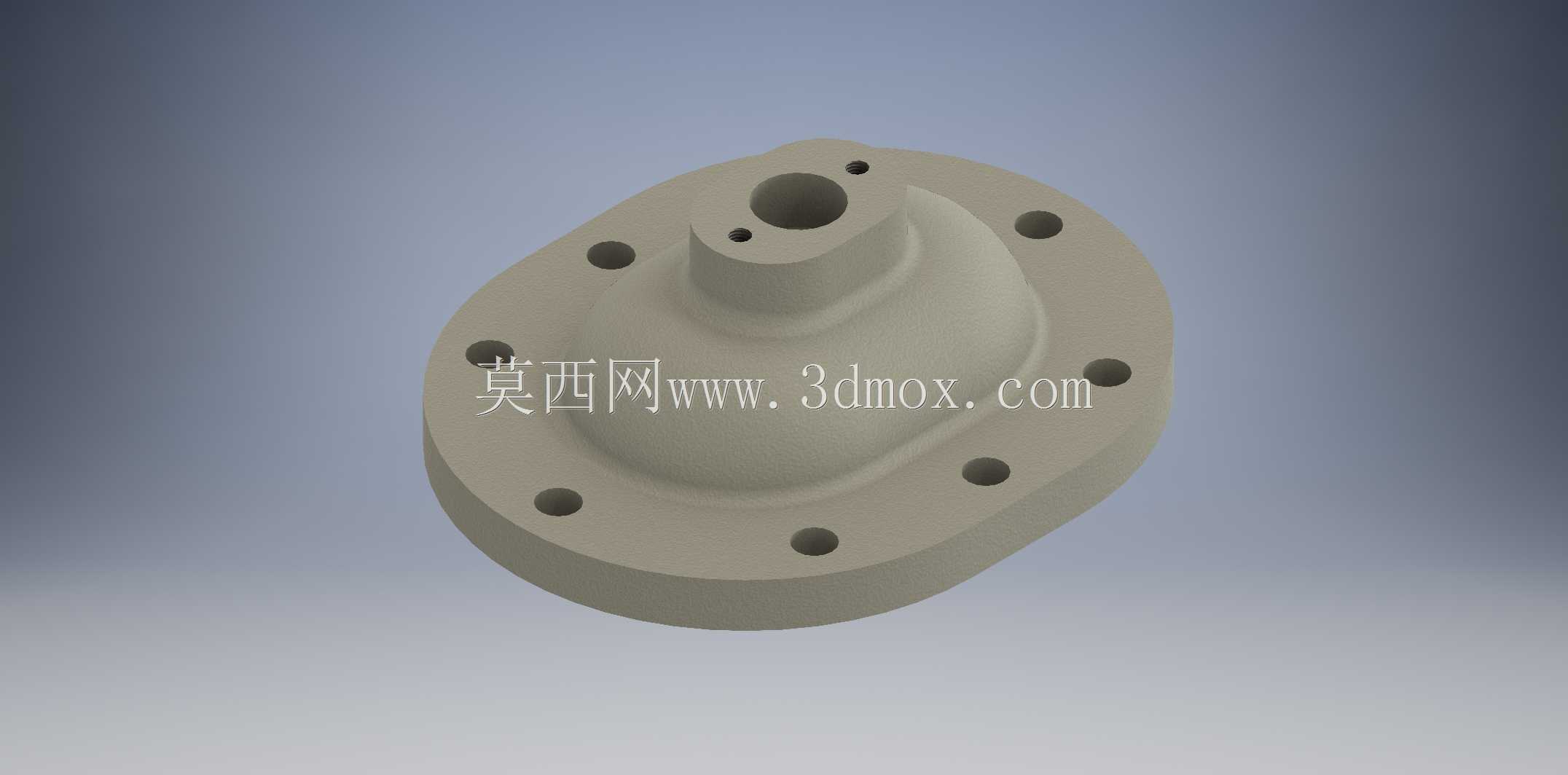

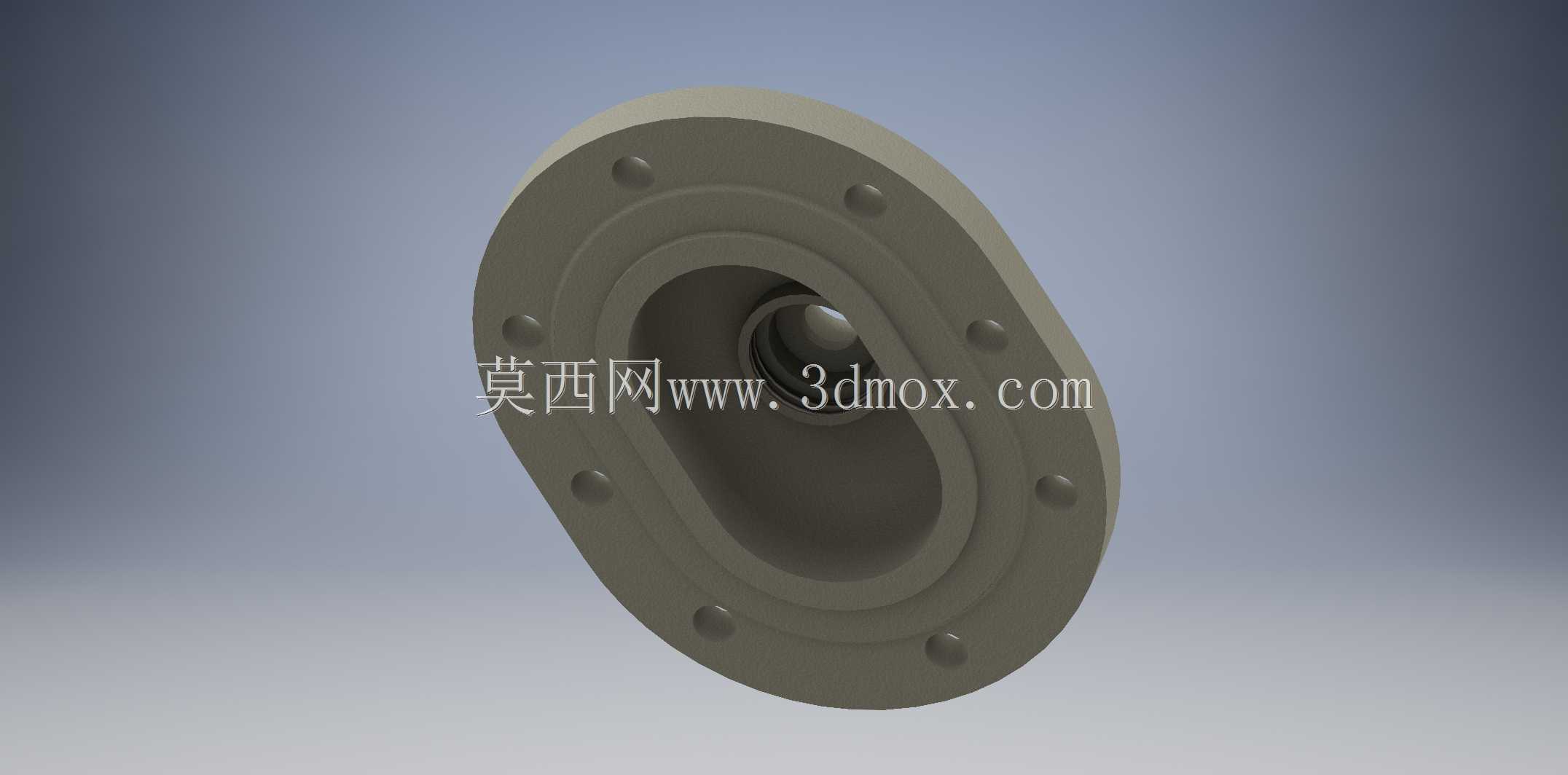

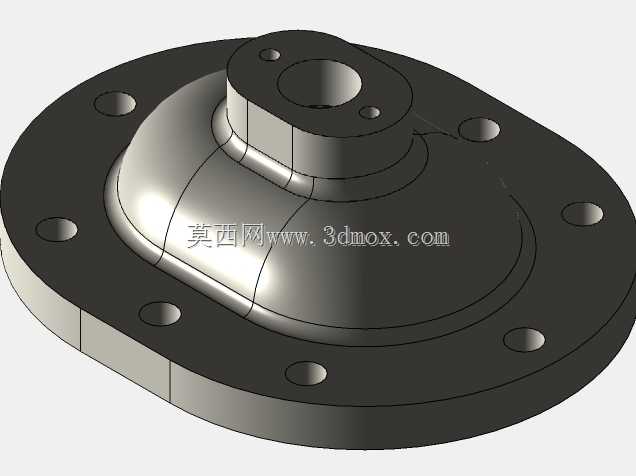

这类带中心凸台的法兰式端盖，在流体输送设备、小型动力传动箱、低压腔体类设备中应用十分广泛，日常做设备改造、备件测绘时经常会碰到同结构的零件。从结构功能来看，外圈法兰面上均匀分布的8个安装通孔，是用来穿装螺栓实现端盖与腔体端面的紧固连接，安装时需要配合对应规格的平垫片或者弹簧垫圈，避免设备运行过程中螺栓受振动出现松脱，保证连接的可靠性。中心凸起的筒状结构，内部是贯通的轴孔或者介质通道，这个凸台的设计一方面是为了增加轴孔或者通道的配合长度，提升与配合件的同轴度，减少运行过程中的偏磨问题，另一方面凸台高出法兰平面的结构，可以在装配时嵌入腔体对应的止口内，实现径向定位，不需要额外做定位销就能保证端盖安装的位置精度，降低装配时的找正难度。

从设计思路上看，这类端盖的主体采用圆弧过渡的鼓形腔体结构，而非平直的盖板结构，核心是为了在有限的安装空间内提升端盖的整体刚性，平直盖板在承受腔体内部压力或者外部载荷时，很容易在中心位置出现变形，鼓形的弧面结构可以将承受的载荷均匀分散到整个法兰连接面，减少局部应力集中，同时弧面结构相比等厚度的平直盖板，在相同壁厚下抗变形能力提升30%以上，还能适当降低零件的整体重量，减少材料消耗。法兰面上的安装孔采用均匀圆周排布，是为了保证螺栓紧固时各个位置的压紧力均匀，避免出现局部密封不严的问题，孔位的分度圆直径需要与腔体端面的螺纹孔或者通孔位置完全匹配，装配时才能顺利穿装螺栓，不会出现错位别劲的情况。

在实际安装边界上，这类端盖的法兰外径需要小于腔体周边的安装空间，避免与周边的管路、支架等零部件产生干涉，中心凸台的外径要小于腔体止口的内径，保留0.02-0.05mm的配合间隙，既方便装配时的插入，又不会因为间隙过大导致同轴度超差。凸台的轴向伸出长度需要根据腔体内部的配合件尺寸确定，不能过长顶到内部的叶轮、轴承或者其他运动部件，也不能过短导致配合长度不足，出现密封失效或者轴系晃动的问题。端盖与腔体端面接触的法兰面需要加工出合适的表面粗糙度，一般密封要求的场景下Ra值不超过3.2μm，如果是压力较高的工况，还需要在法兰面上加工密封槽，安装O型密封圈或者密封垫片，防止腔体内部的介质泄漏。

在实际应用场景中，这类端盖既可以用在小型齿轮箱的输出轴端，起到密封箱体、支撑轴承外圈的作用，也可以用在低压水泵、小型空压机的腔体端部，作为介质进出的通道接口，还可以用在自动化设备的小型气动腔体上，作为腔体的密封端盖使用。设计这类零件时，需要重点关注几个关键尺寸的公差：首先是安装孔的位置度公差，一般控制在0.1mm以内，避免装配时螺栓无法穿入；其次是中心凸台与法兰端面的垂直度公差，控制在0.05mm以内，保证装配后轴或者管路的同轴度；另外法兰端面的平面度公差也要控制在0.03mm以内，保证压紧后密封面能够完全贴合，不会出现泄漏。零件的壁厚设计需要根据实际承受的压力计算，一般低压工况下壁厚取5-8mm即可满足强度要求，如果是有冲击载荷的工况，还需要适当增加壁厚，或者在鼓形面与法兰的过渡位置增加加强筋，进一步提升零件的抗冲击能力。过渡位置全部采用圆角过渡，避免直角位置出现应力集中，导致零件在受载时出现开裂问题，圆角半径一般取壁厚的0.5-1倍，既可以降低应力集中系数，也方便铸造或者注塑加工时的成型，减少加工过程中的缺陷。
