撬装式玻璃钢储液罐体结构设计

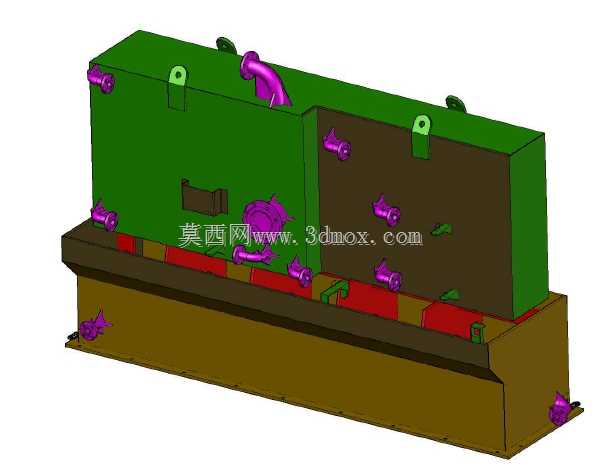

　　该玻璃钢罐体采用撬装集成式结构设计，主体分为上下两个功能舱段，上部为玻璃钢材质的储液主舱，下部为碳钢焊接的集成承载底座，整体结构无需额外现场制作混凝土基础，可直接通过吊装转运至作业点位完成落地固定，适配野外作业站点、临时生产工段、分散式污水处理站点等无固定基建条件的应用场景，也可作为化工生产车间的中转储液单元、循环水系统的稳压储水单元使用。上部储液舱采用玻璃钢模压拼接成型，舱体侧壁预留多组不同通径的流体接口，接口位置根据管路走向做了错位排布，避免外接管路时出现安装干涉，其中大口径接口用于介质的主进出管路，小口径接口分别对应排气、排污、液位检测、取样检测等辅助功能管路，所有接口处均做了局部加厚补强处理，避免管路长期震动导致接口处出现渗漏、开裂问题。

　　舱体顶部设置两组吊装吊耳，吊耳位置经过重心核算，吊装时可保证罐体保持水平姿态，避免舱内残留介质晃动导致吊装失稳，同时顶部预留的人孔结构可满足后期检修、内部清洁的作业需求，人孔盖板采用快开式压条固定，无需额外拆卸大量螺栓即可完成开启。下部承载底座采用槽钢焊接成型，底座边缘设置多组固定地脚孔，可通过膨胀螺栓与地面完成刚性固定，底座内部预留了管路安装空间与泵阀安装位，可直接配套安装输送泵、控制阀组、液位变送器等配套部件，实现储液、输送、检测功能的集成化装配，减少现场管路连接的工作量。舱体与底座之间设置减震缓冲垫，可抵消配套泵组运行时产生的震动传递，避免长期震动导致玻璃钢舱体出现疲劳损伤。

　　设计过程中针对玻璃钢材质的力学特性做了壁厚优化，在满足额定储液压力要求的前提下尽可能降低舱体自重，同时对接口处的纤维铺层方向做了针对性调整，保证接口处的结构强度可满足外接管路的载荷要求。整体外形的长宽高尺寸适配标准货运车辆的装载边界，运输过程中无需做超限申报，安装时仅需对接进出管路与电源即可投入使用，大幅缩短现场施工周期。舱体内部做了平滑圆弧过渡处理，无卫生死角，可减少介质残留，适配水处理、化工介质存储、酸碱废液暂存等多种介质存储需求，玻璃钢材质本身的防腐特性可耐受多数常规酸碱介质的腐蚀，无需额外做内衬防腐处理，降低后期维护成本。
