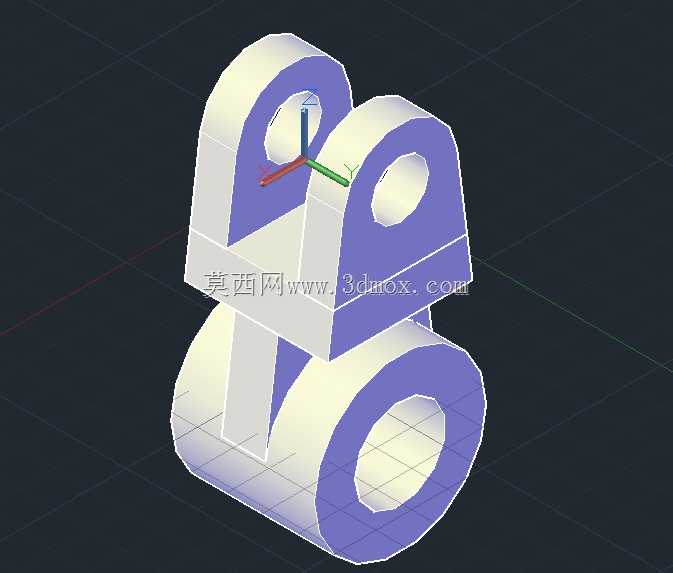

双吊耳式阀块连接结构三维造型

　　在工业液压管路、流体输送系统的现场布设中，这类带双吊耳结构的阀块连接构件，往往承担着管路转接、承重挂载、流体换向的多重作用，很多现场施工人员容易忽略这类小构件的结构合理性，导致后期管路运行出现渗漏、挂载偏移甚至结构断裂的问题。从结构设计逻辑来看，这个构件下半部分的环形通孔是流体通道的核心载体，内孔的同轴度、内壁粗糙度直接影响介质输送的压损，设计时需要匹配对应通径的管路法兰或快插接头，环形结构的壁厚取值要结合管路额定工作压力做强度校核，避免长期承压出现蠕变变形。

　　上半部分的两个平行吊耳结构，主要用于构件本身的安装固定，以及挂载相邻的管路附件，两个吊耳的同轴度公差需要控制在合理范围内，否则穿装固定销轴时会出现卡滞，长期受交变载荷作用还会出现耳板单侧应力集中的问题；吊耳上的通孔位置并非随意设置，其中心到下半环形结构中心的距离，需要结合现场安装空间的边界尺寸确定，既要保证穿装操作的操作空间，也要避免相邻管路安装时出现干涉。从实际应用场景出发，这类结构常见于中低压流体输送管网的转角位置、液压站阀组的外接挂载点、小型工艺管线的承重支撑点，区别于普通的平直阀块，带吊耳的集成结构可以省去额外的安装支架，减少现场装配的零件数量，降低管路系统的整体复杂度。

　　设计过程中，首先要确定下半环形通道的通径尺寸，根据输送介质的流量、压力参数计算所需的最小通径，再结合壁厚计算公式确定环形结构的外径尺寸；之后根据挂载载荷的大小，确定吊耳的厚度、通孔直径，吊耳与下半环形结构的连接位置要做圆弧过渡处理，避免直角位置出现应力集中，很多新手建模时容易忽略过渡圆角的设置，导致后期做有限元分析时该位置出现应力极值，实际使用中容易从连接处断裂。安装边界方面，这个构件的整体高度、两个吊耳的外侧间距，需要匹配安装位的预留空间，吊耳通孔的轴线要与下半环形通道的轴线保持平行，否则安装后管路会出现偏斜，强行对接会给管路接头带来额外的装配应力，长期运行容易出现密封失效。

　　另外，构件底部的环形端面是密封面，建模时要保证端面的平面度要求，密封槽的尺寸如果有需求要匹配对应规格的密封圈，避免介质从连接端面渗漏。两个吊耳之间的间距要适配安装支架的厚度，预留足够的调整间隙，同时不能过大否则会降低销轴的受力稳定性，吊耳的外侧要做倒角处理，避免安装时划伤操作人员，也方便销轴的穿装导向。从建模细节来看，整个构件的棱边除了密封面位置都做了合理的倒角或圆角，既减少了加工时的应力集中，也能避免热处理过程中出现开裂风险；结构上没有多余的冗余设计，所有尺寸都服务于功能需求，下半环形结构的外壁厚度均匀，保证加工时的工艺性，不会出现壁厚差过大导致的铸造或加工变形。在实际选型替换时，需要重点核对吊耳通孔的中心距、环形通道的通径、整体安装高度这几个核心尺寸，只要这几个参数匹配，就可以直接替换同类型的老旧构件，不需要对周边管路做额外改动，降低现场改造的工作量。
