简化结构方程式F1竞速赛车造型设计

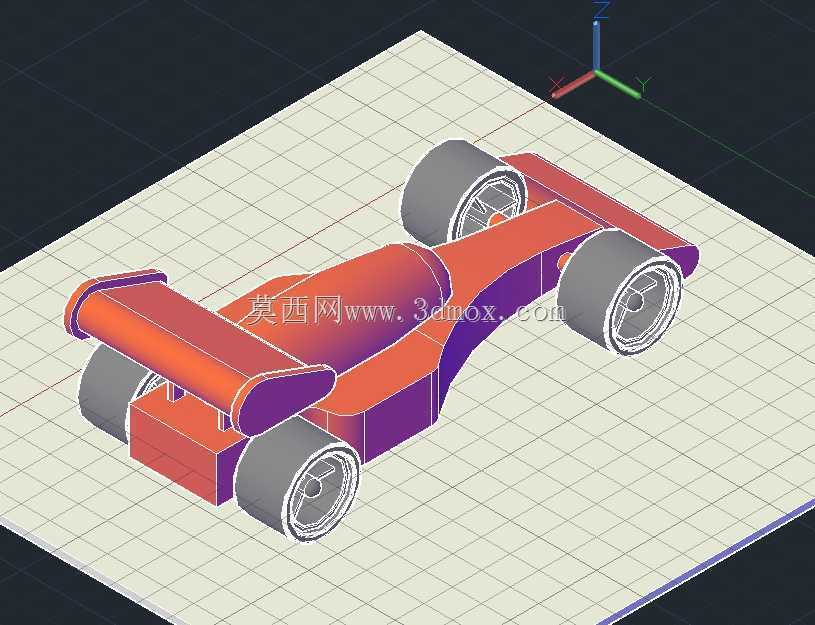

　　这套F1赛车的三维造型设计，核心面向青少年科创教学、简易竞速模型制作、车辆结构认知实训场景，区别于专业赛事级F1的复杂空气动力学套件与精密动力总成结构，采用了大幅简化的实体化结构设计，降低了加工与装配的门槛，适配3D打印、简易数控铣削等小批量快速制作场景，也可作为车辆工程专业低年级学生认识赛车整体布局的教学演示载体。从实际用途来看，该设计既可以作为桌面展示摆件，也可加装微型动力模块改装为小型遥控竞速车，适配常规1:32比例的模型车通用轮组、转向舵机安装位，不需要额外对车体结构做破坏性修改就能完成动力组件的装配。设计过程中优先考虑了结构的整体性，将原本独立的前鼻锥、侧箱、驾驶舱、后尾翼安装座做了一体化的结构整合，

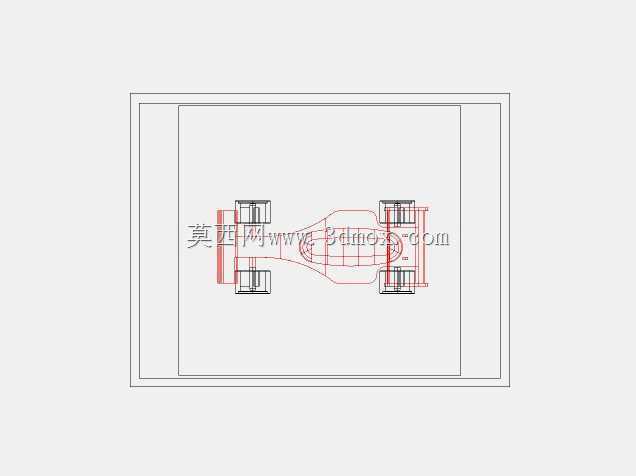

　　减少了装配时的拼接缝隙，同时在轮拱位置预留了足够的转动间隙，避免车轮转向时与车体发生运动干涉。外形尺寸方面，整车长度控制在180mm左右，宽度控制在85mm，车身主体最大高度为35mm，加上尾翼的总高度为55mm，轮距设定为前宽72mm、后宽70mm，轴距为110mm，所有外轮廓均做了R2以上的圆角过渡，没有尖锐的凸起结构，既符合3D打印的最小壁厚要求，也避免了使用过程中划伤的风险。安装边界上，四个车轮的安装轴孔统一采用直径3mm的标准通孔，适配市面上通用的模型车金属车轴，轴孔位置的同轴度公差控制在0.1mm以内，保证车轮转动时不会出现偏摆卡顿的问题；车尾的尾翼结构与主体车身做了一体化连接，不需要额外的紧固件就能保证结构强度，

　　尾翼的攻角设定为15度，在低速行驶状态下就能提供足够的下压力，避免车辆加速时出现抬头打滑的情况。车身侧面的侧箱位置预留了10mm*20mm的平整安装面，可用于粘贴标识或者加装微型配重块，方便根据实际行驶路面调整整车的重心位置；底盘部分做了平整化处理，最小离地间隙为5mm，能够适配常规的室内平整赛道、塑胶跑道等行驶场景，不会因为路面微小的凸起卡住底盘。设计时特意将驾驶舱位置做了凹陷处理，既还原了F1赛车的经典布局特征，也可以在该位置加装微型人偶或者接收天线，不会破坏整车的造型协调性。车轮部分采用了简化的厚壁轮胎结构，轮辐做了等距的镂空处理，既减轻了整体重量，也还原了专业赛车轮毂的视觉特征，轮胎与轮毂采用一体化设计，

　　不需要额外装配橡胶轮胎，直接打印完成后就可以使用，降低了制作的复杂度。从结构强度角度考虑，车身主体的最小壁厚设定为2mm，轮轴安装位置的局部壁厚加厚到4mm，能够承受小型遥控车加速、碰撞时的冲击力，不会出现轴孔开裂、车身断裂的问题；整车的重心位置设计在前后轴中间偏后10mm的位置，配合尾翼提供的下压力，能够保证车辆在过弯时拥有足够的抓地力，减少侧翻的风险。不同于专业F1模型复杂的悬挂、动力、空气动力学细节，该设计在还原F1赛车核心视觉特征的前提下，最大化简化了结构复杂度，所有结构均采用无倒扣的设计，3D打印时不需要添加支撑结构，打印完成后只需要去除少量的打印层纹就可以直接装配使用，大幅降低了制作的时间成本与材料成本，非常适合科创比赛、教学演示、个人爱好者入门制作使用。在设计过程中也充分考虑了不同加工方式的适配性，除了3D打印之外，该模型也可以通过亚克力板切割、ABS板材粘接的方式制作，所有的曲面均采用大曲率的顺滑过渡，没有复杂的自由曲面，手工制作时也能比较容易地还原外形特征；车身的各个部分没有封闭的空腔结构，不会出现打印时积料、粘接时胶水无法溢出的问题，装配时的容错率更高。
