多通式流体管路连接接头结构设计

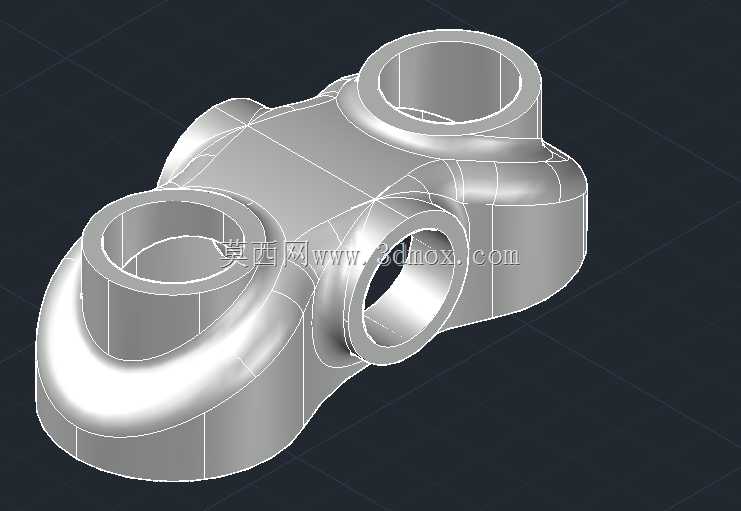

　　从结构设计逻辑来看，壳体整体采用圆滑过渡的变曲率外形，没有尖锐的直角转角，一方面是考虑铸造工艺的成型性，金属铸造过程中圆角结构能够减少铸件冷隔、应力集中的缺陷，提升铸件成品率；另一方面承压壳体在介质压力作用下，圆滑过渡的曲面能够让应力沿壳体壁面均匀分散，避免直角位置出现应力峰值导致的壳体开裂，提升长期承压运行的可靠性。接口部分全部设计为等直径的圆筒形对接端，端口位置预留了标准管路对接的加工余量，实际生产中可以根据对接管路的连接形式，后续加工出外螺纹、卡套密封槽、法兰对接面等不同连接结构，适配不同压力等级、不同介质的管路连接需求。这类多通式管路连接结构，在流体输送系统里承担着多支路分流、汇流的核心作用，日常在液压泵站回路、工业给排水支管、气动控制管线、化工介质输送管网中都能见到同类型结构的应用。不同于标准等径三通、四通接头，这个结构的三个接口轴线并非处于同一平面，其中两个接口轴线平行排布，第三个接口垂直于前两个接口的排布平面，这种非共面的接口布局，主要是为了适配设备内部紧凑的安装空间，避免管路排布时出现多段弯头拼接带来的流阻增大、泄漏点增多的问题。

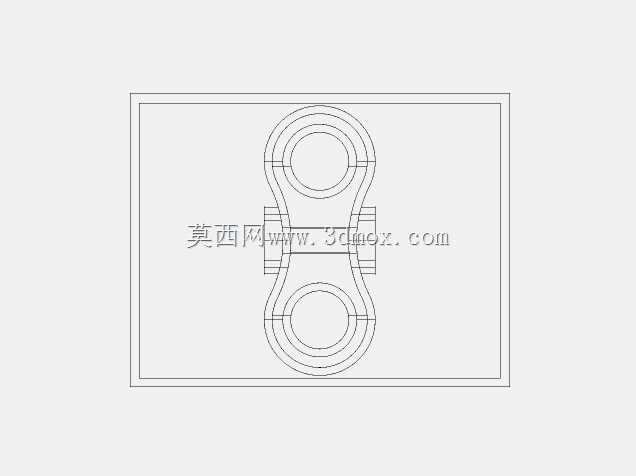

　　从安装边界来看，两个平行排布的接口中心距经过精准核算，能够匹配现有标准管夹的安装孔位，安装时不需要额外定制非标固定支架，垂直方向的接口伸出长度控制在常规管路弯头的安装空间范围内，替换原有直角弯头加三通的组合结构时，不需要改动周边其他设备的安装位置，能够直接实现原位替换，减少现场改造的工作量。内部流道全部采用大圆角顺滑过渡，没有突兀的截面突变，介质在内部流动时不会产生明显的涡流区，能够有效降低流体输送过程中的压力损失，同时减少介质内杂质在转角位置的沉积，避免长期运行后出现流道堵塞的问题。

　　壳体壁厚按照1.6倍公称压力的承压要求进行核算，不同位置的壁厚根据应力分布结果做了差异化设计，接口位置因为要承受管路对接的附加载荷，壁厚做了局部加厚，壳体中间的曲面部分因为曲面结构自身承压能力更强，壁厚在满足强度要求的前提下做了适当减薄，在保证结构强度的同时尽可能控制整体重量，降低材料成本。结构建模过程中，所有曲面都做了G2连续的顺滑处理，不仅是为了外观的流畅性，更重要的是后续做有限元应力分析时，网格划分能够在曲面位置获得更高的质量，避免因为曲面不光顺导致的应力计算结果失真，让仿真结果更贴近实际运行的受力状态。

　　这类非共面多通接头，在设备内部空间受限的场景下优势非常明显，比如工程机械的液压阀组周边、小型集成式泵站的内部管路、医疗设备的流体控制回路，这些场景里管路排布空间非常局促，使用标准三通加弯头的组合往往会出现管路干涉、安装操作空间不足的问题，这种一体化的多通结构能够把多个连接件的功能整合到一个零件上，减少管路连接点的数量，也就减少了潜在的泄漏风险点，提升整个流体系统的运行可靠性。实际选型应用时，需要根据输送介质的特性匹配对应的壳体材质，输送常规液压油、清水时可以采用铸铁或者铸铝材质，输送腐蚀性化工介质时可以更换为不锈钢或者工程塑料材质，模型的参数化结构能够快速调整接口直径、壳体壁厚、接口伸出长度等尺寸，适配不同通径、不同压力等级的管路需求，不需要重新搭建整体曲面架构，能够大幅缩短同类型产品的设计开发周期。
