带方形安装法兰的管路支撑衬套结构

在工业管路系统的阀组安装工位，这类带方形安装法兰的支撑衬套结构是很常见的配套承载部件，很多刚接触管路装配设计的工程师，在做阀块周边支撑结构选型时，经常会忽略这类小部件的安装边界校核，最后导致现场配装时出现同轴度偏差、安装孔位错位的问题。从实际应用场景来看，这类支撑件主要用在仪表类阀门的外接管路定位环节，尤其是在低压流体输送的阀组排布区域，它需要承担上部对接管路的径向载荷，同时通过底部的方形法兰实现与安装基面的可靠固定，避免管路运行过程中因为流体脉动产生的振动传递到阀块本体，影响阀门的密封性能和调节精度。

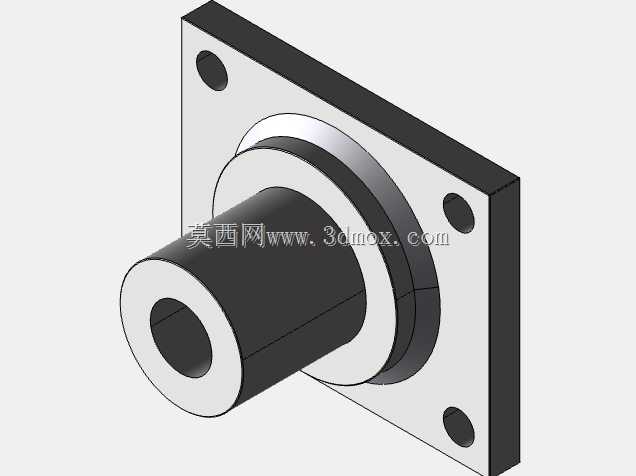

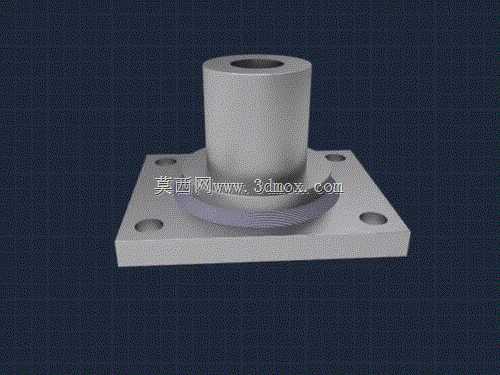

从结构功能上拆解来看，整个部件分为两个核心组成部分，下部的方形安装板是承载基础，板面上均匀分布四个贯通的安装孔，孔位的中心距是按照常规仪表阀组的安装基面标准预留的，安装时可以通过螺栓直接固定在阀块的预制安装面上，不需要额外做基面加工，适配性很强。上部的圆柱形衬套是核心功能段，内孔是光滑的贯通结构，用来穿装对接的管路或者阀杆延伸段，衬套和下部安装板的衔接位置做了一圈环形的过渡凸台，这个结构不是多余的设计，一方面可以增加衬套根部的结构强度，避免长期受径向力的时候出现根部断裂的问题，另一方面可以在安装时起到定位止口的作用，和安装基面上的预制沉槽配合，快速找准安装位置，减少现场调整的工作量。

设计这类结构的时候，首先要考虑的是安装边界的兼容性，方形法兰的外轮廓尺寸不能超过阀块安装面的可用区域，否则会和周边的其他管路接头、固定螺栓产生干涉，四个安装孔的位置要避开安装面内部的流道开孔，不能因为打安装孔钻穿阀块的内部流道造成泄漏。衬套的高度要根据对接管路的安装高度来确定，既要保证管路插入衬套之后有足够的支撑长度，避免悬臂过长产生振动，也不能因为衬套过高导致上部管路对接时出现角度偏差。内孔的尺寸公差要和穿装的管路外径做匹配，间隙控制在合理范围，间隙太大起不到定位支撑的作用，间隙太小又会导致安装时管路穿入困难，甚至因为温度变化产生热胀冷缩的时候出现卡滞。

从实际建模练习的角度来说，这类结构是很适合新手做装配练习的典型案例，两个零件的结构都不复杂，但是涉及到了法兰安装孔的阵列排布、衬套和安装板的同轴度配合、过渡凸台的结构处理这些基础的机械设计要点，练习的时候可以先从单个零件的建模入手，先确定方形安装板的外形尺寸和厚度，再定位四个安装孔的中心位置，做孔特征的时候要注意孔的倒角处理，避免安装时螺栓刮伤螺纹。之后做上部的衬套部分，要保证衬套的轴线和安装板的中心平面垂直，垂直度公差要控制在合理范围，否则安装之后管路会出现倾斜，影响和阀门的对接精度。两个零件的连接采用焊接工艺的时候，要注意焊接位置的坡口处理，在衬套和安装板的衔接位置预留合适的焊角高度，既保证焊接强度，也不会因为焊料溢出影响安装面的平面度。

在现场实际使用的时候，这类支撑件的安装基面平面度也有一定要求，如果安装面存在凸起或者凹陷，会导致法兰固定之后出现受力不均的情况，长期运行可能会造成法兰变形，进而影响上部衬套的定位精度。穿装管路的时候，要保证管路和衬套内孔的同轴度，不要强行歪斜插入，否则会造成衬套内孔划伤，或者管路外壁出现磨损，时间长了容易产生间隙，引发振动异响。对于有防腐要求的安装场景，这类支撑件的表面还要做对应的防腐处理，比如镀锌或者喷塑，避免在潮湿或者有腐蚀性介质的环境中出现锈蚀，影响结构强度和使用寿命。很多新手在做这类结构设计的时候，容易忽略安装孔的沉头处理，如果采用内六角螺栓固定的话，安装孔上部要做对应的沉头槽，保证螺栓安装之后头部不会突出法兰表面，避免和周边部件产生干涉。另外衬套的上端面要做倒角处理，方便管路穿装的时候快速导入，不需要反复调整对位，提升现场安装的效率。
