这套曲柄连杆组件是往复运动转换类设备里的核心传动单元,日常在小型动力传输、工位切换机构、阀门执行端的传动链路里都能见到同类结构的应用,核心作用是把旋转轴的圆周扭矩转化为摆臂的往复摆动,或是反向把直线推杆的位移转化为转轴的回转输出,整个传动链路的力传递效率、铰接间隙控制直接决定了整套机构的运行精度与疲劳寿命。

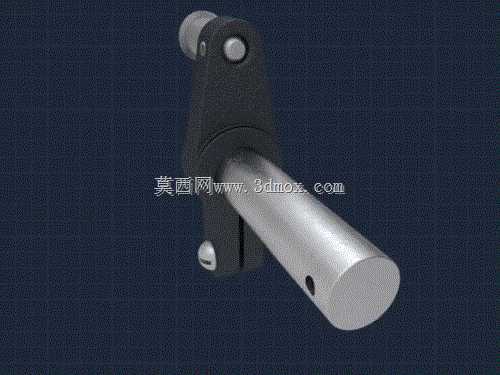

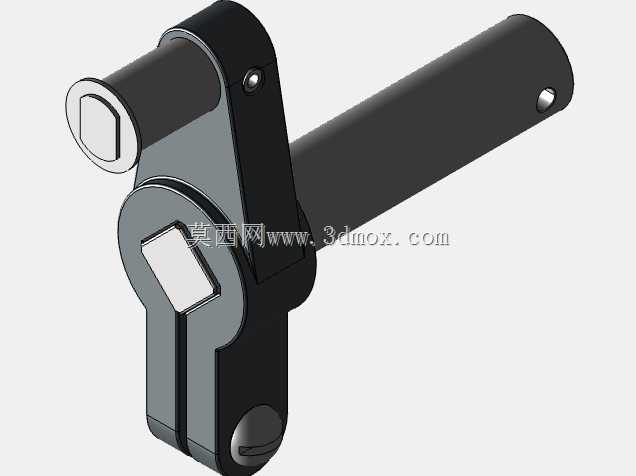

从结构设计逻辑来看,这套组件没有采用一体化的曲柄臂结构,而是拆分了夹装式摆臂、传动销轴、主轴三个核心零件,夹装式摆臂的开口槽结构可以在销轴锁紧后完全消除铰接位置的径向间隙,避免长期往复摆动后出现的回程空程问题,摆臂上的锁紧螺钉孔位做了沉台设计,螺钉锁紧后头部不会突出摆臂外轮廓,避免机构运动过程中与周边固定件发生运动干涉。主轴与摆臂的配合位置做了轴向定位的销孔,装配时穿入定位销后可以限制摆臂在主轴上的轴向窜动,保证摆臂的摆动平面始终与主轴轴线保持垂直,不会出现偏载磨损的问题。
实际应用场景中,这类曲柄连杆组件常被用在小型阀门的手动执行机构、轻工设备的间歇送料机构、实验台架的动作模拟单元里,相比齿轮传动、同步带传动的结构,这种铰接式连杆的传动刚性更强,能承受一定的冲击载荷,而且不需要额外的张紧结构,长期运行的维护成本更低。设计时需要重点关注几个安装边界:首先是摆臂的摆动半径,要根据执行端需要的直线行程来匹配,摆臂回转中心到铰接销轴中心的距离直接决定了输出端的位移量,通常会预留10%左右的行程余量,避免加工装配误差导致机构到达死点位置出现卡滞。其次是铰接位置的销轴配合公差,销轴与摆臂孔的配合选用间隙配合的话,装配难度低但长期运行会出现磨损间隙,选用过渡配合的话需要做销轴的润滑槽设计,在销轴端面预留注油孔,方便定期补充润滑脂降低铰接面的磨损速率。
从外形尺寸的适配性来看,这套组件的主轴直径属于中小规格的传动尺寸,适合传递100N·m以内的扭矩,安装时主轴的支撑端需要配置至少两个深沟球轴承来抵消径向载荷,轴承座的安装面要与主轴轴线保持平行,否则会导致主轴转动时出现附加弯矩,加速轴承与铰接位置的磨损。摆臂的夹装开口宽度要与铰接部位的厚度匹配,锁紧螺钉的预紧力需要控制在合理范围,预紧力过大会导致摆臂开口出现塑性变形,预紧力不足则会出现夹装打滑,无法有效传递扭矩。另外主轴上的定位销孔位置要避开主轴的应力集中区域,不要把销孔开在主轴与轴承配合的轴段上,避免削弱主轴的抗弯强度。
在结构细节处理上,摆臂的所有棱角位置都做了小圆角过渡,避免热处理过程中出现应力开裂,同时也能减少装配过程中尖锐棱角对操作人员的划伤风险。主轴的端面做了倒角处理,方便装配时顺利穿入轴承内圈与摆臂的安装孔,铰接销轴的两端做了挡圈槽设计,装配时卡入轴用挡圈可以防止销轴在往复摆动过程中轴向窜出,避免机构出现脱开故障。整个组件的运动包络范围需要在设计阶段做运动仿真验证,确认摆臂在整个摆动行程范围内不会与周边的机架、防护板、其他传动部件发生碰撞,尤其是在机构的两个极限死点位置,要预留至少3mm的安全间隙,补偿零件加工误差与装配累积误差带来的位置偏移。
