阀块用带外螺纹中空连接接头结构

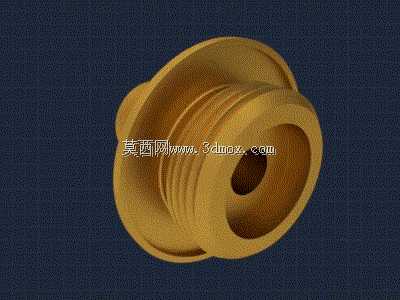

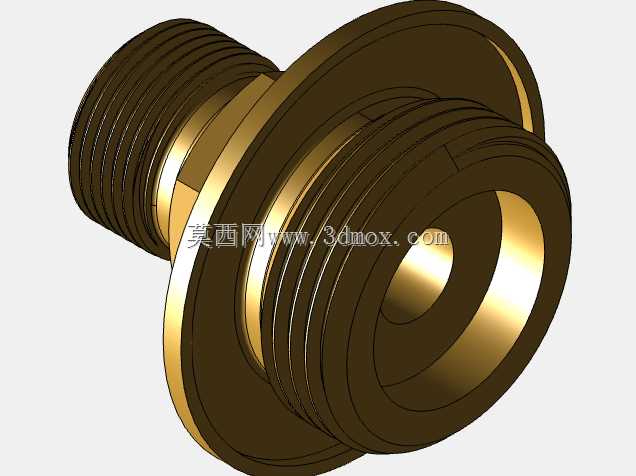

　　这类带外螺纹的中空回转类接头，是阀块集成系统里负责流体通路衔接的核心小件，日常在液压站阀组、气动控制回路、小型流体控制阀的集成安装场景里随处可见，别看零件体量不大，一旦密封或者同轴度出问题，整套阀组的压力保持、流体通断精度都会直接受影响。从结构功能上看，零件一端的大直径法兰边是轴向定位基准，安装时这个端面会贴紧阀块的安装沉台端面，承担轴向限位的作用，避免接头拧入过深顶坏阀块内部流道，也能给端面密封件留出稳定的压缩空间；中间段的多圈外螺纹是和阀块安装孔实现刚性连接的结构，螺纹的牙型精度、中径尺寸公差直接决定连接后的抗松动能力，在有持续振动的工业设备工况下，螺纹配合的过盈量需要控制在合理区间，过松容易在压力脉冲下出现渗液，过紧则会导致安装时螺纹咬死，后期维护拆卸困难。零件中心的贯通孔是流体的核心通路，孔径大小直接匹配对应支路的额定流量，孔壁的粗糙度要控制在合理范围，避免流体高速通过时产生不必要的压损，也能减少介质内杂质在孔壁附着堆积的概率；靠近法兰端的内凹环形槽是用来放置端面密封圈的，这个槽的深度、宽度公差需要和配套的O型圈尺寸严格匹配，压缩量控制在15%-25%的区间内，既能保证静态下的密封效果，也不会因为压缩量过大导致密封圈永久变形失效。

　　从设计思路上看，这类接头做阶梯式的外轮廓不是为了造型好看，每一段直径变化都对应实际的安装需求：螺纹段的直径和安装孔的螺纹底孔匹配，法兰段的直径比螺纹大径宽出3-5mm，刚好能盖住安装孔的加工倒角，避免加工毛刺外露影响密封面贴合；零件外侧的环形退刀槽是螺纹加工时的工艺结构，能保证螺纹末端的牙型完整，不会出现不完整牙导致的配合间隙。在安装边界上，这类接头的轴向伸出长度需要严格匹配阀块周边的管路布置空间，不能过长导致和相邻阀件、管路接头产生安装干涉，也不能过短导致外接管路的锁紧螺母无法有效咬合；安装时的拧紧力矩需要根据螺纹规格、阀体材质做对应调整，铝合金阀块上的安装力矩要比钢制阀块低30%左右，避免螺纹孔滑牙。

　　实际工况里，这类接头要承受管路内的持续压力脉冲，尤其是在换向阀频繁动作的回路里，接头和阀块的连接部位会持续受到交变轴向力，所以设计时在法兰和螺纹衔接的位置做了小圆角过渡，避免应力集中导致的根部断裂，这个圆角的半径不能太大，否则会顶到安装孔口的倒角，导致密封面无法完全贴紧。另外，零件端面的平面度要求很高，如果安装端面有翘曲或者加工刀痕，哪怕密封圈尺寸完全匹配，也会出现缓慢渗液的问题，所以精加工阶段这个端面需要和中心孔做一次装夹加工，保证端面和中心轴线的垂直度，避免安装后出现偏斜。

　　在流体兼容性上，接头的材质选择要和输送介质匹配，普通液压油工况用常规碳钢做表面镀锌处理即可，有腐蚀性介质的工况则需要换成不锈钢或者铜合金材质，不同材质的螺纹配合公差也要做微调，比如铜材质质地偏软，螺纹配合的间隙要比钢制件稍大一点，避免热胀冷缩后出现咬死的情况。很多新手在建模这类零件的时候容易忽略工艺细节，比如把退刀槽的宽度做的太窄，导致实际加工时车刀无法退刀，或者把密封槽的棱角做的太尖锐，安装时割伤密封圈；还有的会忽略螺纹末端的收尾结构，导致实际装配时螺纹无法拧到预设深度，这些细节在三维建模阶段就要提前考虑到加工和装配的实际需求，不能只画外观轮廓。
