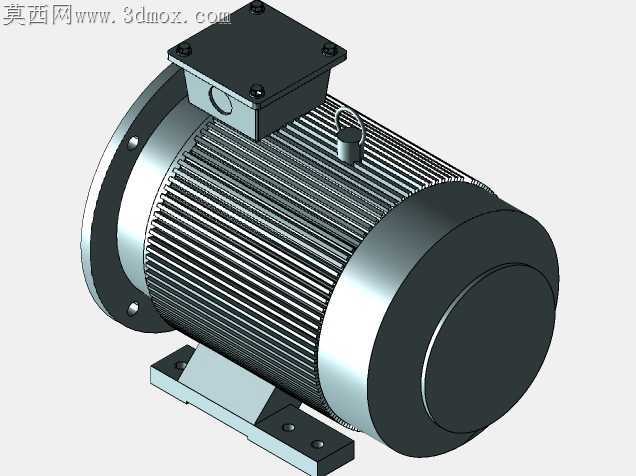

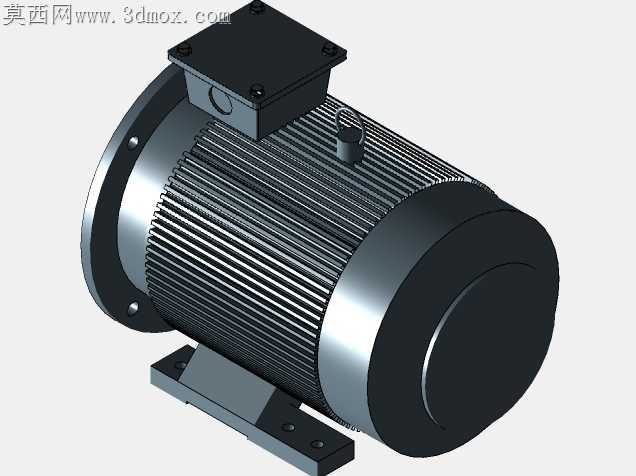

ABB132SA机座7.5kW工业电动机结构设计

车间里卧式电机安装时最容易踩的坑，是底脚安装面的平面度公差没控制好，强行锁紧螺栓会扯裂机座的铸铁材质，还会让定子内腔产生形变，扫膛故障往往在投用三个月内就会爆发。这款7.5kW规格的132SA机座电机，底脚的两个安装长孔特意做了腰型余量，孔边的倒角不是常规的45度直倒角，而是做了R3的圆弧过渡，避免螺栓压紧时应力集中在孔边的尖角位置，就算现场安装基础有轻微的不平整，腰型孔的调节量也能抵消0.8mm以内的基础偏差，不用额外打磨垫铁就能完成对中。机座外圆的散热筋没有做等厚设计，靠近接线盒一侧的筋条厚度比后端盖侧薄1.2mm，这是因为接线盒位置的绕组端部温升更高，薄筋条的热传导路径更短，配合筋条之间12mm的均匀间距，能让冷却风顺着轴向流动时不产生紊流，比等厚筋的散热效率高7%左右，还能减少铸造成型时的缩孔缺陷。接线盒的安装法兰面做了0.5mm的凸台止口，和机座上的凹槽配合时，就算密封胶涂抹不均匀，止口的挤压也能形成第二道密封防线，避免车间里的切削液、粉尘顺着接缝进到接线腔里，接线盒盖的四个固定螺栓孔做了沉头设计，螺栓头完全沉入沉孔后不会突出盒盖表面，后期设备维护时不会被旁边的走线刮到，也不会积留油污。吊环的安装位置没有选在机座的几何中心，而是往驱动端偏移了15mm，起吊时电机的驱动端会自然下沉5度左右，刚好和现场安装时对中泵头、减速机输入轴的倾斜角度匹配，不用工人反复撬动机身调整角度，吊环根部的螺纹孔做了3圈的退刀槽，避免吊环拧到底时螺纹根部受力断裂。前端盖和机座的配合止口选了H7/k6的过渡配合，比常规的H7/h6间隙配合定位精度更高，轴承室的公差带特意收窄了0.02mm，能抑制深沟球轴承运行时的外圈蠕变，不用额外加涂防蠕变的润滑脂，端盖上的螺栓孔做了锪平处理，螺栓锁紧时的压紧力能均匀分布在端盖端面上，不会因为局部压紧力过大导致端盖变形蹭到风叶。后端的风罩采用了卡扣加螺栓的双重固定，日常清理风叶积尘时不用拧掉全部螺栓，松开两个固定螺栓就能掀开卡扣取下风罩，风罩上的通风孔做了外翻边处理，孔边没有毛刺，不会割破后期包裹的隔音棉，也能减少风切产生的高频噪音。
