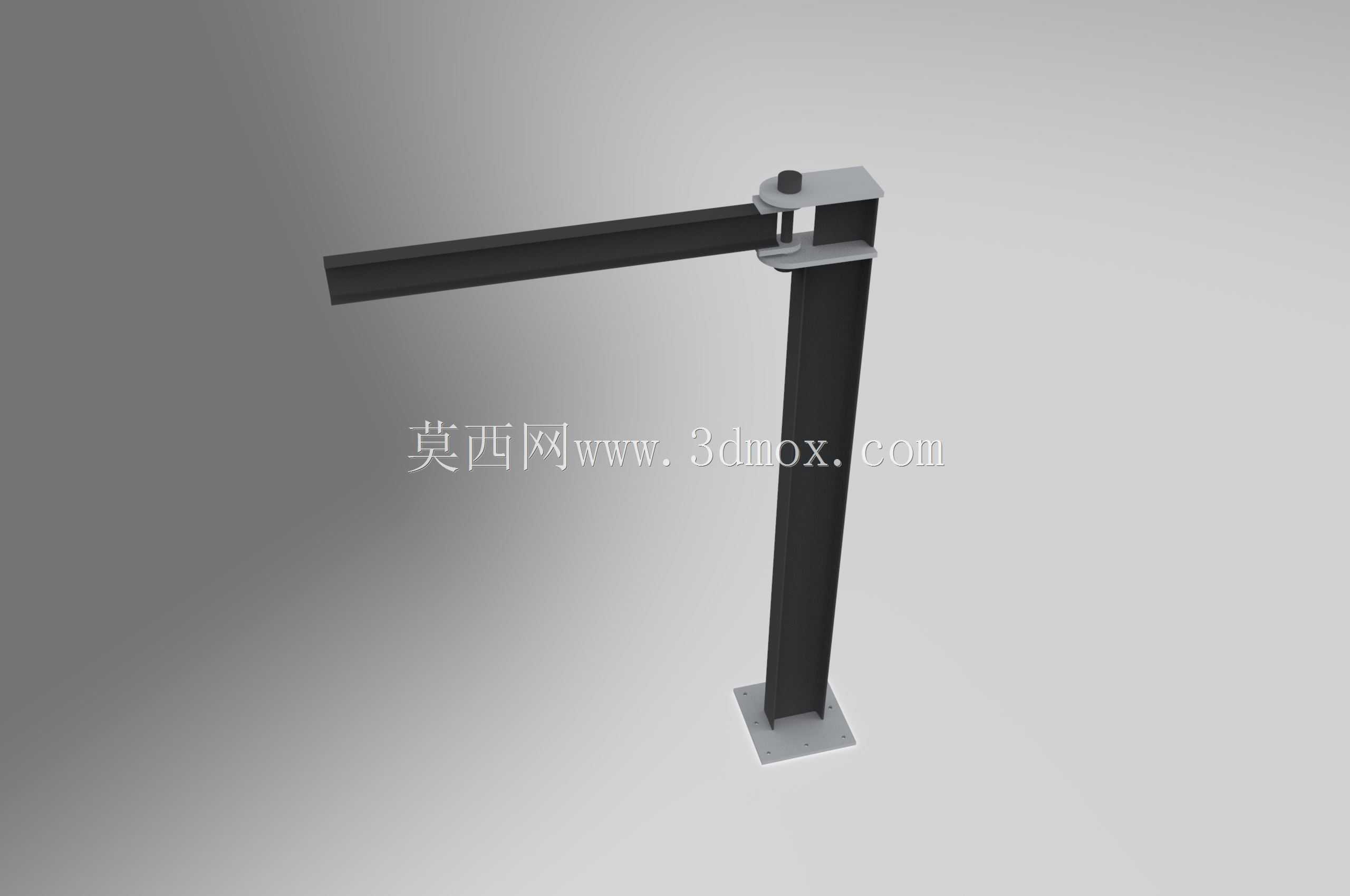

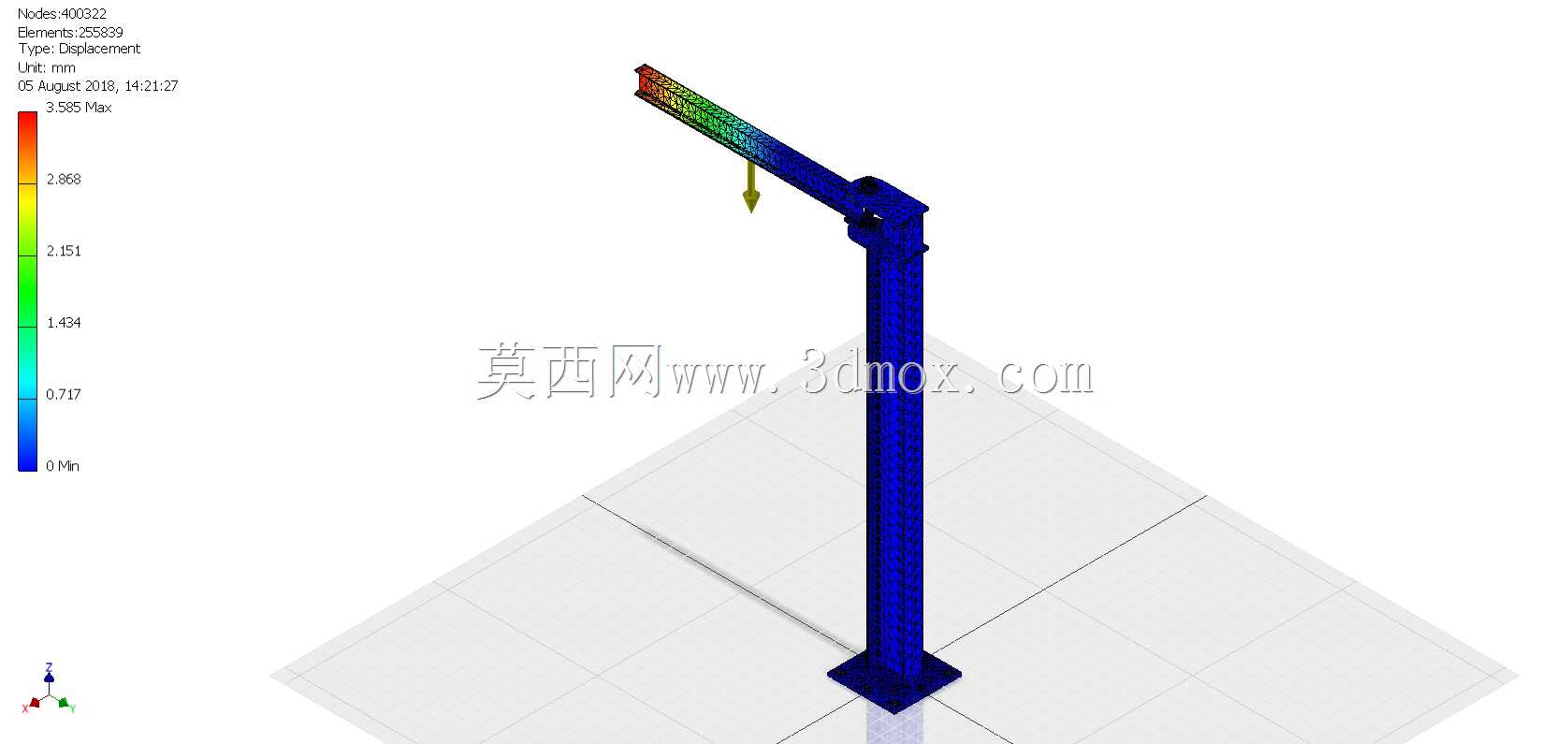

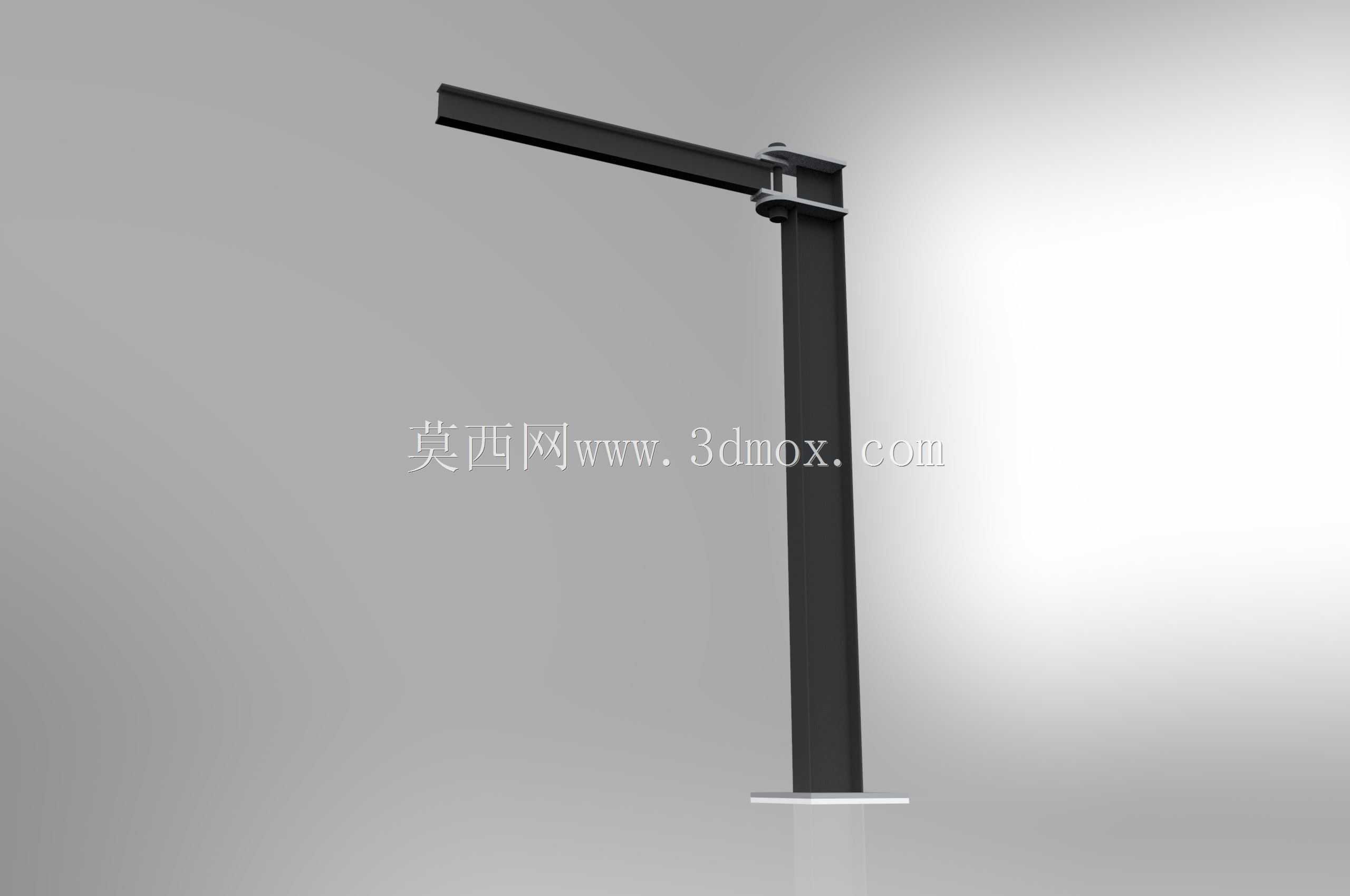

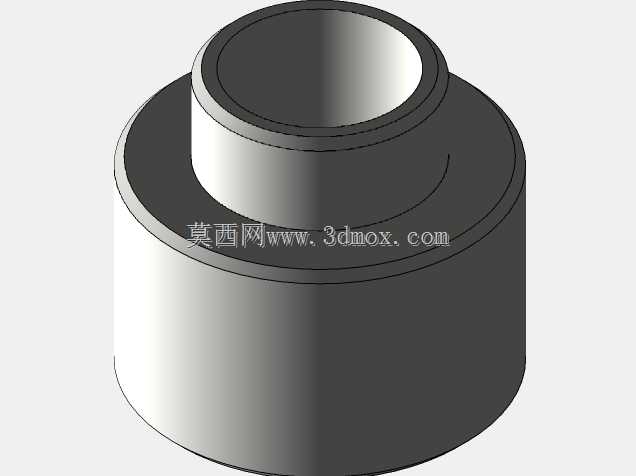

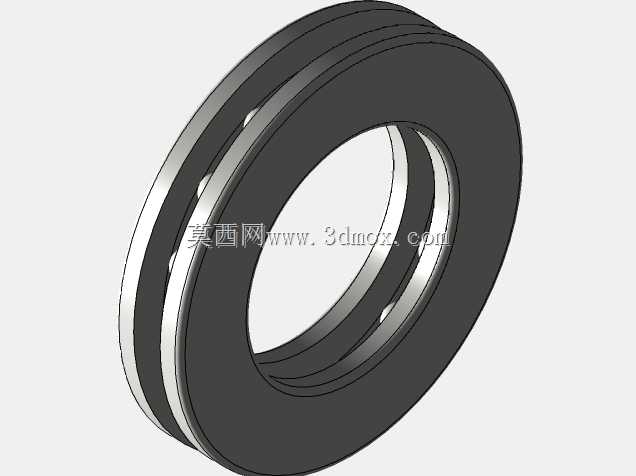

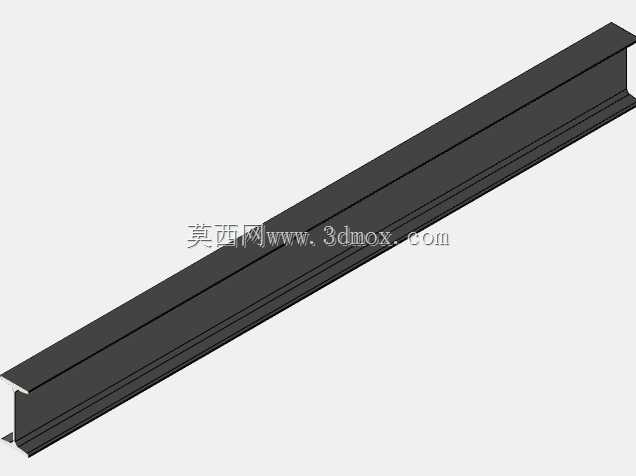

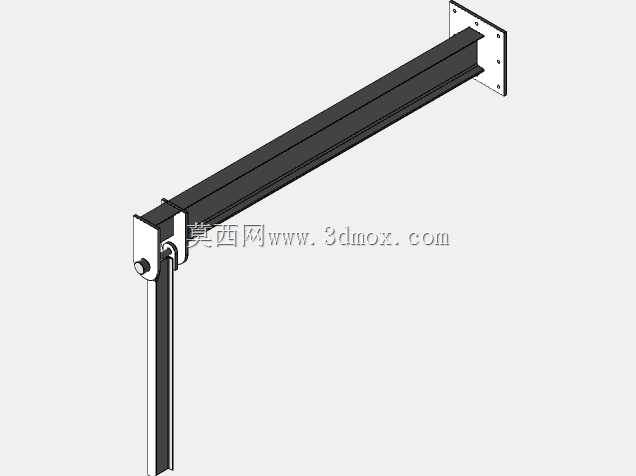

这类悬臂起重结构多部署在生产车间内部的固定工位旁,或是仓储区域的物料周转节点,用来覆盖小范围的定点吊运作业,相比大跨度桥式起重机,它的作业半径更聚焦,不会占用过多车间上部空间,适配单工位的工件上下料、模具转运、重型零部件的工位间短距离移位场景,尤其适合机加工车间里机床上下料、装配工位重型组件吊装这类不需要长距离移动负载的作业需求。从结构设计逻辑来看,整体采用立柱加悬臂的简支受力结构,垂直立柱通过底部法兰与车间混凝土地基做预埋螺栓固定,安装时需要提前核算地基的静载荷与动载荷承载能力,确保立柱在额定负载下的垂直度偏差控制在工程允许范围内,避免悬臂回转时出现卡滞或受力偏载。悬臂部分采用箱型梁截面设计,在保证抗弯强度的同时尽可能降低自重,悬臂与立柱的连接部位配置回转支承结构,可实现水平方向的一定角度回转,作业时操作人员可通过手动或电动方式驱动悬臂回转,配合电动葫芦沿悬臂长度方向的水平移动,覆盖立柱周边扇形区域内的所有吊运点位。额定负载设定为1200KG,设计时针对悬臂的最大伸出长度做了挠度校核,确保在悬臂最远端承受额定负载时,下挠量符合起重设备安全规范要求,不会出现负载下滑或结构形变超标的问题。安装边界上,立柱的安装位置需要预留足够的回转安全距离,避开车间内的管线、其他设备的突出结构,悬臂的底部高度要高于车间内通行的人员、转运小车以及周边设备的最高点位,避免吊运过程中发生碰撞。实际使用中,这类设备不需要复杂的轨道铺设,安装周期短,维护成本低,对于作业范围固定、吊运频次适中的生产场景,能大幅降低人工搬运重型工件的劳动强度,提升工位作业的效率,同时相比大型起重设备,它的操作门槛更低,经过基础安全培训的车间操作人员即可上手使用,在中小批量生产的机械加工车间、装配车间、仓储周转区都有很高的适配性。设计过程中还针对连接部位的螺栓强度、焊缝受力做了有限元校核,确保反复启停、负载冲击下的结构可靠性,悬臂的端部设置限位结构,防止电动葫芦运行超程脱轨,立柱底部的法兰连接面做了加强筋设计,分散立柱传递到地基的载荷,避免局部应力集中造成地基损坏。
