皮带轮轴壳防护结构三维设计

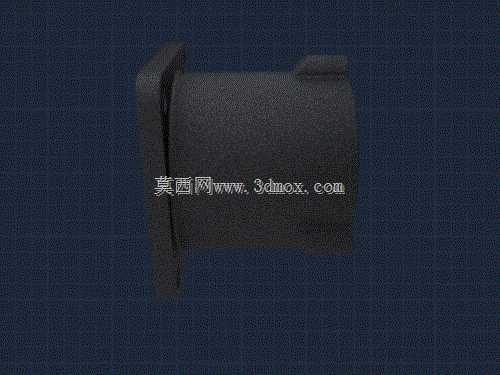

　　在带传动系统的阀组配套设备中，皮带轮轴壳是承担轴端防护、轮系定位、杂物阻隔功能的关键结构件，这类零件常见于需要外置带传动的仪表类阀组、小型流体控制设备上，安装位置处于动力输出端与执行阀块的衔接区域，日常运行中会接触到车间浮尘、少量飞溅的润滑介质，同时要承受带传动运行时的小幅振动，避免外界硬物剐蹭皮带轮与轴的配合面，防止纤维类杂物卷入带轮啮合区造成传动卡滞。从结构设计逻辑来看，这个轴壳采用了单侧带安装法兰的筒式主体结构，法兰端预留了与阀块安装面贴合的定位止口，止口的配合公差选用过渡配合区间，既保证安装时的同轴度定位精度，又不会因为过盈量过大造成装配困难，法兰上的安装孔位按照阀块端的固定螺柱位置做了对应排布，孔边做了沉头处理，保证紧固件安装后端面不突出，不会干涉皮带轮的旋转空间。

　　筒身部分的内径尺寸预留了足够的轴端旋转间隙，内壁与轴外包覆的防护套之间保留3-5mm的安全距离，避免运行过程中因为轴的小幅挠曲变形出现内壁剐蹭，筒身的壁厚根据常用的铸铁或工程塑料注塑工艺做了均匀化处理，壁厚差控制在1mm以内，避免成型过程中出现缩痕、应力集中的问题。筒身远离法兰的一侧做了内收的挡边结构，挡边的内径略大于轴径，能够在不影响轴转动的前提下，阻挡大部分从外侧飞溅的泥水、粉尘进入轴与轴承的配合腔室，同时挡边的边缘做了圆角过渡，没有尖锐的棱角，避免装配或者日常检修时划伤操作人员。

　　在安装边界的考量上，这个轴壳的整体外轮廓尺寸做了严格的控制，法兰外圆直径比配套皮带轮的最大外圆小10mm左右，筒身的轴向长度刚好覆盖轴端与皮带轮配合的全部裸露区域，不会因为轴向尺寸过长造成与周边管线、阀件的干涉，也不会因为尺寸过短失去防护作用。安装时只需要将法兰止口对准阀块端的定位槽，推入到位后拧紧紧固件即可完成装配，不需要额外的调整工装，日常维护时拆卸也十分便捷，松开紧固件就能直接取下轴壳，检查内部皮带轮与轴的磨损情况。

　　从实际使用场景出发，这类轴壳不仅应用在阀块配套的带传动结构上，在小型输送设备的动力端、台式加工设备的主轴传动端也能看到类似结构的应用，核心的设计思路都是在不影响传动部件正常运行的前提下，用最小的结构空间实现最优的防护效果，同时兼顾装配与维护的便捷性。设计过程中需要重点关注的是安装法兰的平面度要求，平面度公差控制在0.1mm以内，保证安装后与阀块端面完全贴合，不会出现缝隙导致粉尘进入，同时筒身与法兰的同轴度公差也要控制在合理区间，避免筒身偏心造成与旋转部件的剐蹭。另外，筒身的外表面做了哑光的粗糙处理，既可以减少运行过程中的光线反射，方便日常巡检时观察部件状态，也能在一定程度上降低表面的积尘附着，减少日常清洁的工作量。针对不同的使用环境，这个结构也可以做对应的材质调整，在有腐蚀介质的环境下可以选用耐腐蚀的工程塑料材质，在重载、振动较大的场景下可以选用铸铁材质做表面喷塑处理，结构本身不需要做大幅修改就能适配不同的工况需求，具备较强的通用性。
