轴流转桨式卡普兰水轮机结构设计

在低水头大流量的水力发电场景中，卡普兰水轮机是适配性极强的核心动力转换设备，这类轴流转桨式水轮机常被应用在径流式水电站、潮汐电站以及水头波动范围较大的水利枢纽中，承担着将水流的压能与动能转换为旋转机械能，进而驱动发电机输出电能的核心作用。不同于定桨式轴流水轮机，卡普兰水轮机的转轮叶片可配合导叶开度进行协联动作调整角度，能在较宽的水头、负荷变化区间内保持较高的水力效率，有效减少偏离最优工况时的水力损失，这一特性让它在平原地区低水头水资源开发项目中具备不可替代的应用优势。

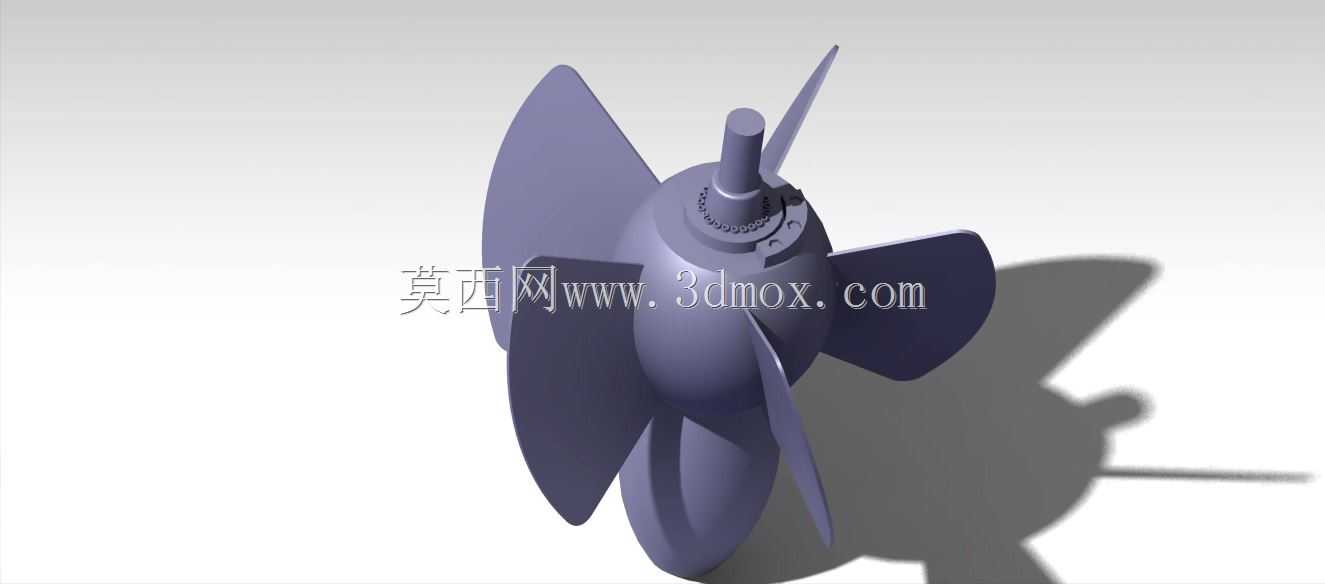

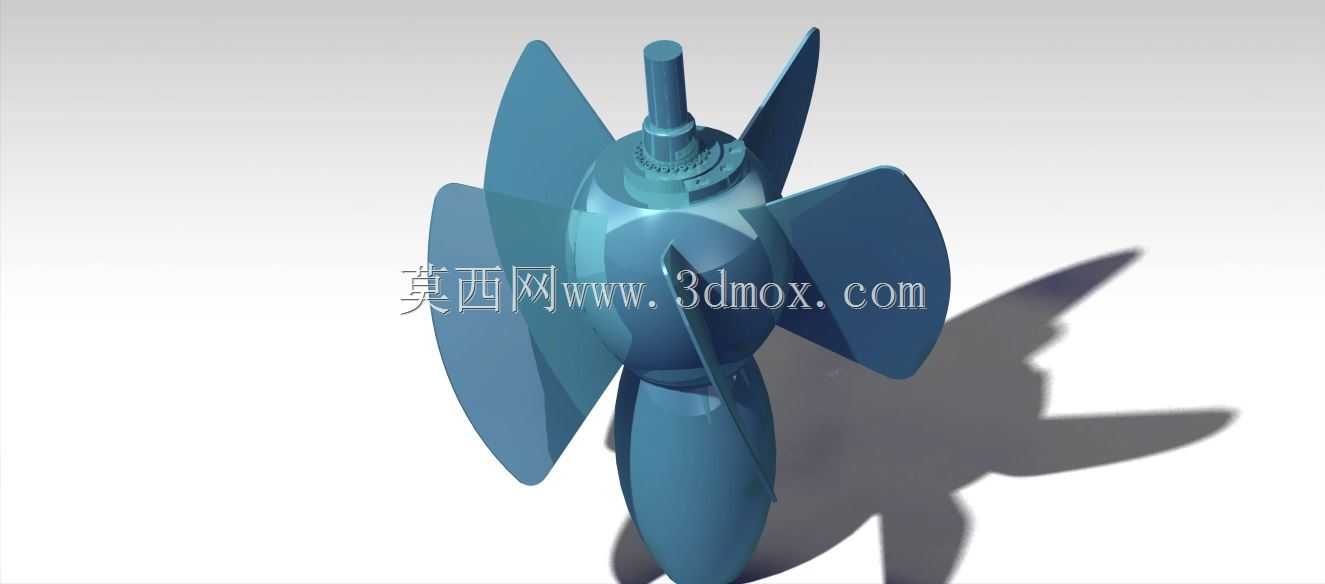

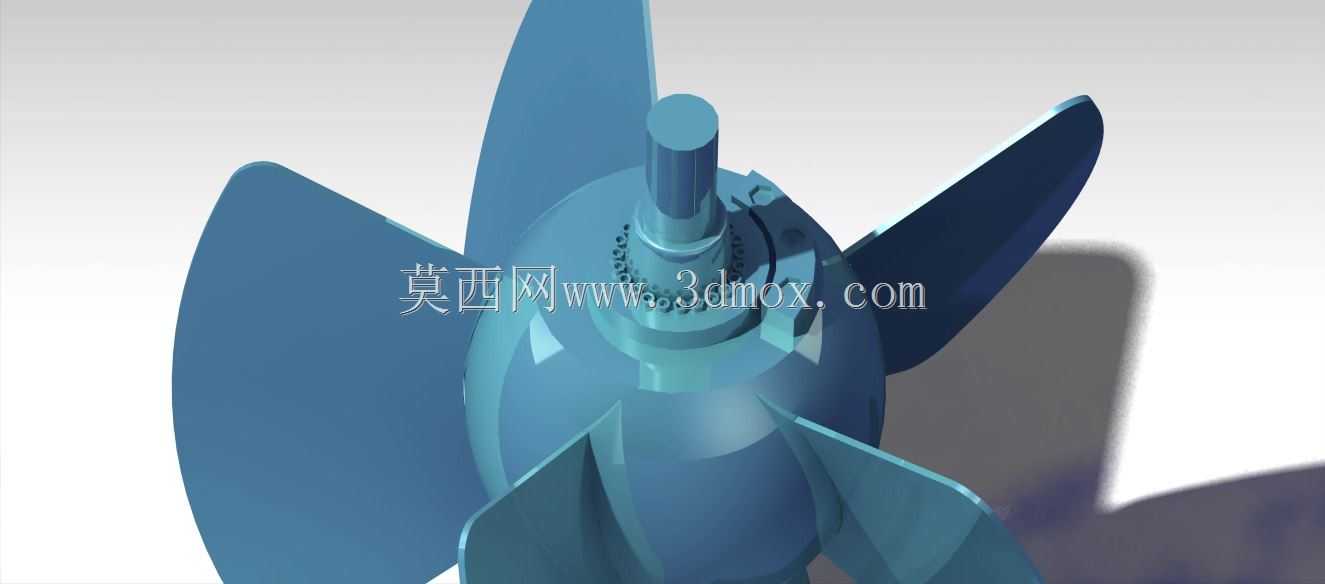

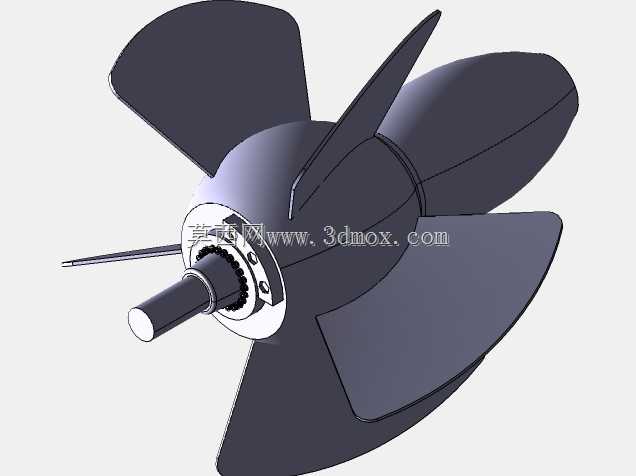

从结构设计逻辑来看，该水轮机的核心过流部件包含蜗壳、导水机构、转轮室、转轮、尾水管几个部分，本次呈现的三维结构重点还原了转轮总成的细节：转轮体采用球形轮毂结构，为叶片转动提供足够的内部安装空间，轮毂外部均匀布置6片空间扭曲翼型叶片，叶片的翼型截面沿径向从轮毂侧到轮缘侧持续变化，翼型弦长、安放角、厚度均按照水流环量分布规律做渐变设计，保证水流从导叶流出后能平顺作用在叶片工作面，减少叶道涡、脱流等不良流态的产生。叶片根部与轮毂内的转桨机构连接，通过操作油管驱动的活塞连杆结构带动叶片绕自身枢轴转动，枢轴位置经过水力平衡计算，可大幅降低叶片转动时所需的操作力矩，减少调速系统的负载。

安装边界层面，转轮上端与水轮机主轴通过法兰螺栓刚性连接，主轴密封位置设置在转轮室上方的顶盖处，避免压力水从主轴间隙渗漏；转轮室外壳与预埋在混凝土流道内的座环连接，安装时需保证转轮室的圆度公差、与主轴的同轴度公差控制在设计允许范围内，防止运行时叶片与转轮室发生碰磨。叶片转动到最大开度时，轮缘与转轮室壁面的间隙需保持均匀，间隙值按照转轮直径的千分比设定，间隙过大会增大容积损失，间隙过小则会在热膨胀、机组振动时引发结构碰擦故障。转轮下方连接直锥形尾水管，尾水管的扩散角设计在合理区间，既可以回收转轮出口水流的剩余动能，也能避免扩散角过大引发的脱流涡带，降低机组运行的振动风险。

设计过程中需要重点考量多工况下的结构强度与水力性能匹配：叶片在承受水流冲击载荷、离心载荷的共同作用下，最大应力集中位置出现在叶片根部与枢轴连接的过渡区域，建模时该位置做了大圆角过渡处理，避免应力集中引发的疲劳裂纹；轮毂内部的转桨机构各铰接点预留了足够的转动间隙，同时设置密封结构阻止泥沙进入铰接摩擦副，适配含沙水流的运行场景。导叶与叶片的协联关系曲线是设计核心，需要通过全流道仿真计算不同水头、不同负荷下的最优叶片安放角，保证机组在15%~100%负荷区间内都能保持平稳运行，减少压力脉动对结构的冲击。

在实际电站安装作业中，该结构的转轮可以选择整体吊装或者分瓣组装的形式，针对大直径转轮，分瓣结构可降低运输难度，现场组装时需严格校验叶片的角度一致性，避免各叶片受力不均引发的动不平衡。日常运维中，叶片表面的磨蚀检查、转桨机构的密封渗漏检查是核心运维点，三维模型完整还原了内部的油路通道、铰接结构位置，可直接用于运维培训、检修工艺模拟，帮助现场技术人员快速掌握设备的结构组成，减少检修过程中的误操作风险。
