乘用车多辐条铝合金轮毂轮圈结构设计

　　日常做底盘行走部件的结构设计时，轮圈作为连接轮胎与车桥轴头的核心承载件，很多刚入行的工程师容易只盯着外观造型做曲面，忽略实际装车后的受力边界与安装适配要求，这款多辐条结构的轮圈设计，是针对民用紧凑型乘用车的日常通勤场景开发的，适配16英寸规格的子午线真空轮胎，主要覆盖家用轿车、小型SUV的换装与配套开发需求。

　　先从安装边界说起，轮圈中心的定位孔采用台阶式结构，与轴头的配合公差选H7/k6的过渡配合，保证装车后轮圈与轴头的同轴度，避免高速行驶时出现车轮径向跳动；四个螺栓孔的分度圆直径严格匹配对应车型的轴头参数，孔位周边做了2mm深度的沉台设计，让轮毂螺栓的锥面能完全贴合沉台锥面，拧紧后不会出现应力集中在孔口边缘的情况，这点在做强度校核时很容易被忽略，不少售后市场的改装轮圈就是因为沉台角度与螺栓锥度不匹配，长期行驶后出现螺栓松动甚至孔位开裂的问题。

　　轮辋部分的轮廓完全遵循GB/T 3487的乘用车轮辋规格要求，胎圈座的角度、轮缘的高度与圆角都做了对应参数的匹配，保证轮胎安装后胎圈能完全卡入胎圈座，不会在急加速、紧急制动或者过弯侧倾时出现轮胎脱圈的风险；轮辋的中部设置了环形的加强筋，对应轮胎胎侧的支撑位置，过坑洼路面时轮辋受到侧向冲击，这个加强筋能分散局部应力，避免轮辋出现变形失圆。

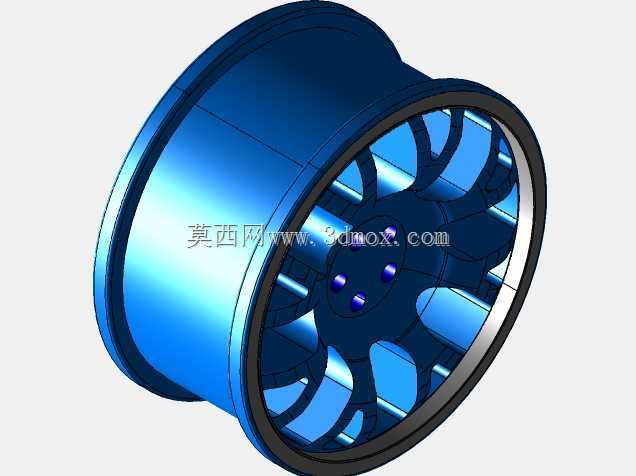

　　辐条的设计没有一味追求细辐条的外观效果，而是采用了变截面的结构，靠近轮心安装盘的位置辐条厚度更大，向轮辋方向延伸时逐渐做薄，同时每根辐条的背面都做了弧形的减重槽，在保证辐条抗弯、抗扭强度的前提下尽可能降低轮圈的整体重量，减少非簧载质量，提升车辆的悬挂响应性能；辐条之间的镂空区域做了大圆角过渡，避免应力集中在辐条与轮辋、辐条与安装盘的连接位置，做有限元分析时，分别模拟了垂直满载、过冲击坎、紧急制动、高速过弯这几个典型工况，最大应力点出现在辐条靠近安装盘的位置，数值远低于铝合金材料的屈服强度，安全系数能达到2.5以上，满足日常行驶的强度要求。

　　轮圈的轮缘位置做了加厚处理，对应日常路边停车蹭到路肩的场景，轻微刮蹭不会直接损伤到胎圈座的密封面，避免出现轮胎慢漏气的问题；轮圈的内侧预留了气门嘴的安装孔，孔位周边做了凸台加强，安装常规的橡胶气门嘴或者金属气门嘴都能保证密封性能，不会出现漏气情况。另外在设计时也考虑了动平衡的需求，轮辋的两侧边缘都预留了平衡块的安装位置，不管是粘贴式平衡块还是卡扣式平衡块都能牢固固定，不会在高速旋转时出现平衡块脱落的问题。

　　从实际装车的用途来看，这款轮圈除了满足原厂配套的承载需求，辐条的造型也兼顾了散热需求，车辆连续制动时，刹车盘产生的热量能通过辐条之间的镂空区域快速散出，避免刹车系统因为温度过高出现热衰减；同时轮圈的中心孔位置预留了轮毂盖的安装卡槽，能匹配对应车型的原厂轮毂盖，保证外观的整体性。做这类轮圈设计时，不能只把它当成一个外观覆盖件，它是直接关系到行驶安全的核心承载部件，每一处的圆角、壁厚、配合尺寸都要结合实际的行驶工况来确定，不能为了追求外观效果牺牲结构强度，也不能为了强度盲目增加壁厚导致重量过大，影响车辆的动力与油耗表现。
