深沟球滚动轴承曲面线框结构设计

　　滚动轴承是旋转机械中最基础也最关键的支承元件之一，广泛布置在电机轴端、减速箱输入输出轴、泵类转子、风机主轴、输送机辊筒以及各类轻中型传动设备中。它的核心作用不是单纯“托住轴”，而是在轴承受径向载荷的同时，允许轴系以较低摩擦阻力连续回转，并对轴的径向位置形成稳定约束。在交流稳压设备、小型动力装置和精密传动单元里，这类轴承往往决定转子运转的平稳性、噪声水平和维护周期。

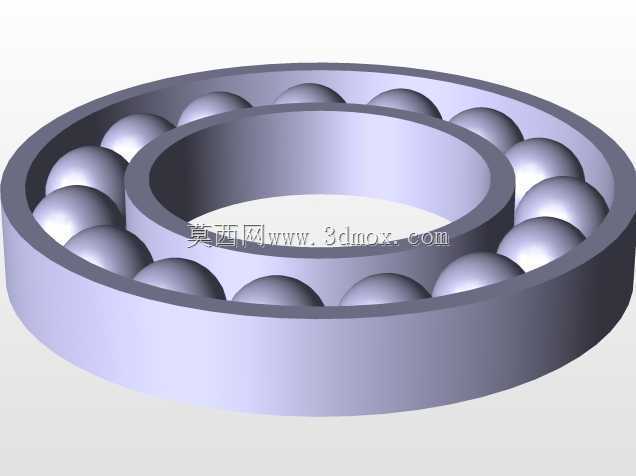

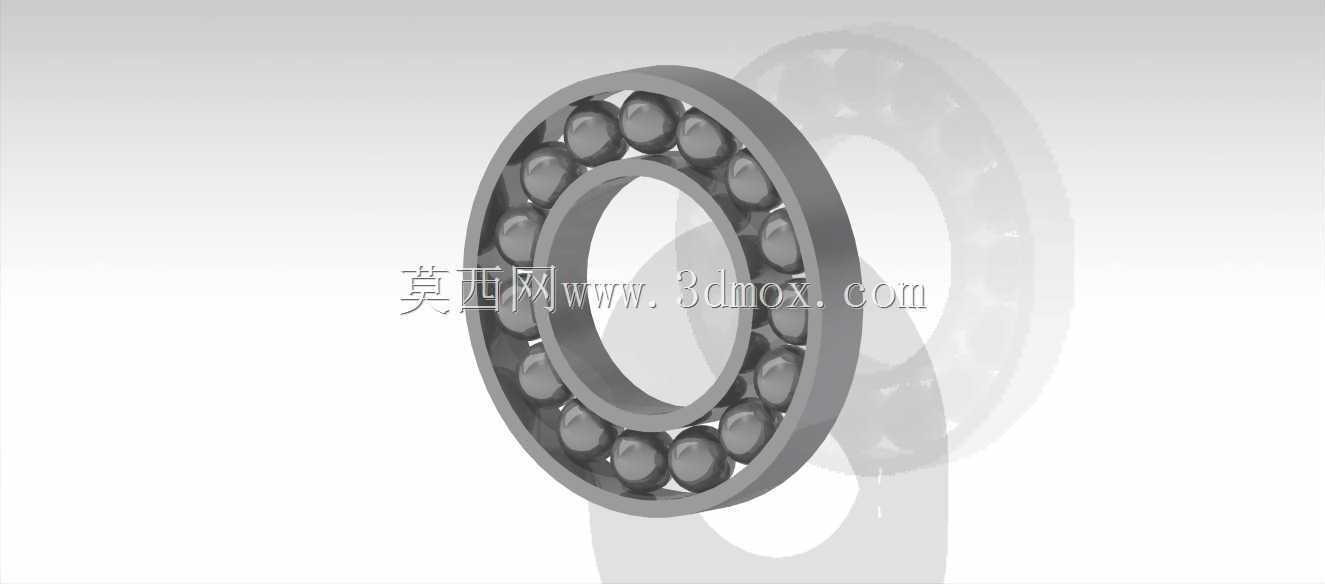

　　从结构上看，该模型呈现典型深沟球轴承构型：外圈、内圈、多颗钢制滚珠以及保持架共同组成完整旋转副。内圈与轴颈配合，随轴一起转动；外圈安装在轴承座孔或箱体孔内，通常保持固定；滚珠位于内外圈滚道之间，通过点接触传递载荷，并把滑动摩擦转化为滚动摩擦。保持架的作用是将各滚珠沿周向均匀分隔，避免滚珠相互接触、挤压和摩擦，同时引导滚珠在滚道内正常进出承载区。

　　建模时采用曲面与线框结合的方式，能够更清楚地表达轴承的几何关系。外圈外圆柱面、内圈内孔面、端面倒角、滚道圆弧以及滚珠球面都属于连续曲面，适合通过旋转曲面、球面和修剪面完成；而保持架兜孔、滚珠中心圆、滚道轮廓线和装配基准线，则可用线框元素辅助定位。实际设计中，先确定轴承内径、外径和宽度这三个安装边界，再反推滚道曲率半径、滚珠直径、滚珠数量和节圆直径。滚珠并非越大越好：滚珠直径增大可提高承载能力，但会压缩套圈壁厚和保持架空间；滚珠数量增多有利于分散载荷，却会增加装配和保持架设计难度。

　　外形尺寸与安装边界需要同时考虑轴和箱体。内孔与轴一般采用过渡或小过盈配合，防止内圈在轴上爬行；外圈与座孔多采用过渡或小间隙配合，便于装配并补偿热膨胀。轴承端面要预留轴向定位空间，常见方式是轴肩定位内圈、孔用挡圈或端盖压紧外圈。若轴系工作温升明显，还应在一端保留轴向游动余量，避免热胀后轴承被卡死。模型中滚道与滚珠的接触位置应位于套圈壁厚中部，过于靠近端面会降低承载截面，过于靠近内侧则会影响保持架布置。

　　在设备用途上，深沟球轴承主要承受径向载荷，也可在滚道沟形和接触角允许范围内承受一定双向轴向载荷。它结构简单、摩擦系数低、对中性能较好，适合高速、连续运转场景。当轴系存在皮带张紧力、齿轮啮合力或转子偏心载荷时，轴承外圈会把载荷传递到箱体，滚珠则在滚道间循环滚动。若载荷冲击较大、转速较低或轴向力占主导，则需要重新校核轴承寿命，必要时改用角接触球轴承、圆锥滚子轴承或调心轴承。

　　设计思路上，轴承模型不能只追求外观相似，还要体现可制造性和装配逻辑。内外圈端面应平行，内孔与外圆需同轴，滚道表面应光滑连续；滚珠中心必须位于同一节圆上，相邻滚珠间距由保持架兜孔保证。保持架外形可以采用波浪式、冠形或实体兜孔结构，其间隙既要让滚珠顺利转动，又不能过大导致滚珠窜动。曲面建模完成后，可通过线框检查截面轮廓是否闭合、旋转轴是否一致、滚珠与滚道是否存在干涉。

　　在整机布置阶段，轴承周围还需考虑润滑与密封。脂润滑结构简单，适合多数中低速、常温设备；油润滑则适用于高速或高温工况。密封件可防止粉尘进入、润滑脂外泄，并减少滚珠和滚道的磨粒磨损。对维修人员而言，轴承安装时应避免直接敲击滚动体，拆卸力应作用在配合较紧的套圈上。由此可见，一个完整的轴承三维结构不仅是环形零件与球体的组合，更是载荷传递、旋转支承、配合公差、润滑密封和安装空间共同约束下的机械基础件设计。
