M30外六角半螺纹紧固螺栓结构设计

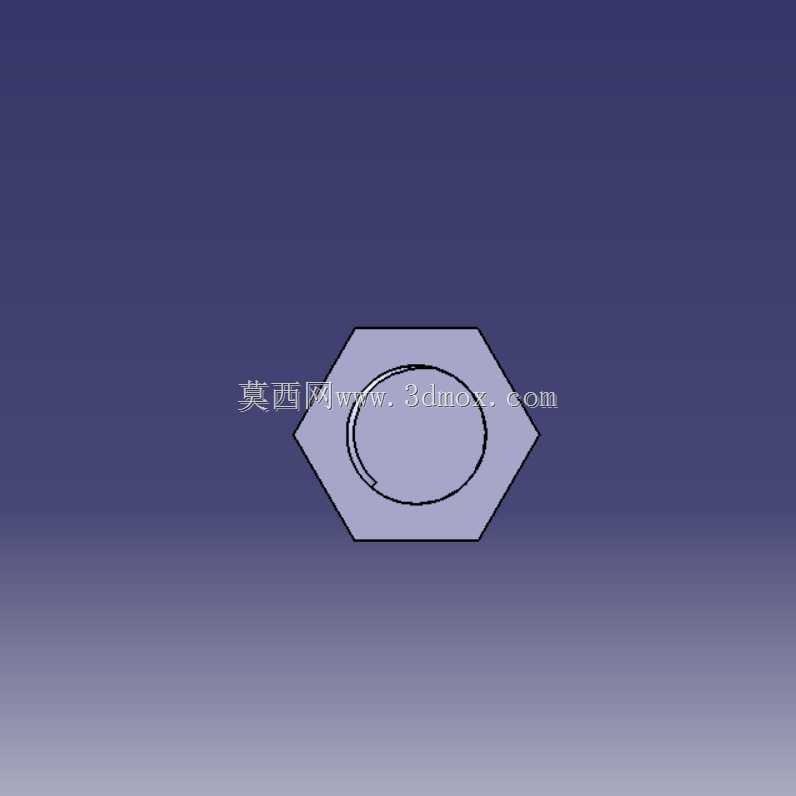

　　在重型机械设备装配、钢结构节点连接、阀门阀块集成安装这类对连接强度有硬性要求的场景里，M30规格的外六角螺栓是出镜率极高的紧固元件，不同于小规格螺栓多用于轻载定位，这类大直径紧固件往往承担着主结构载荷传递、承压面密封预紧的核心作用，设计阶段需要兼顾安装便利性、载荷分布合理性以及长期服役的防松可靠性。从结构细节来看，这款螺栓采用标准外六角头部设计，六角对边尺寸严格匹配常规重型扳手的卡口规格，作业时不需要特制工装，现场运维人员用普通重型套筒或者开口扳手就能完成拧紧操作，头部下端的承压面做了平整化处理，和被连接件表面接触时不会出现应力集中的尖角，避免长期受载后压溃被连接件的接触面。

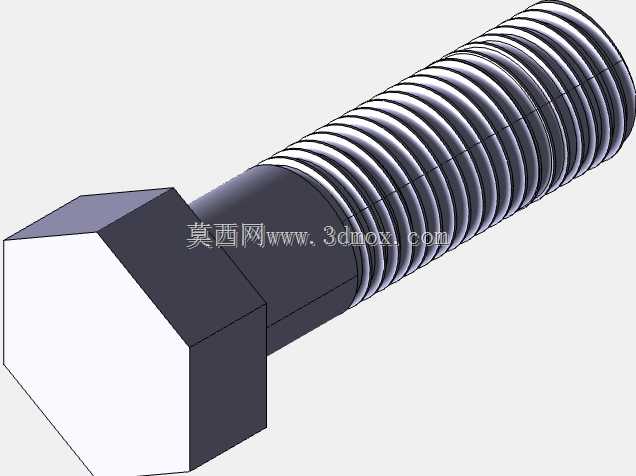

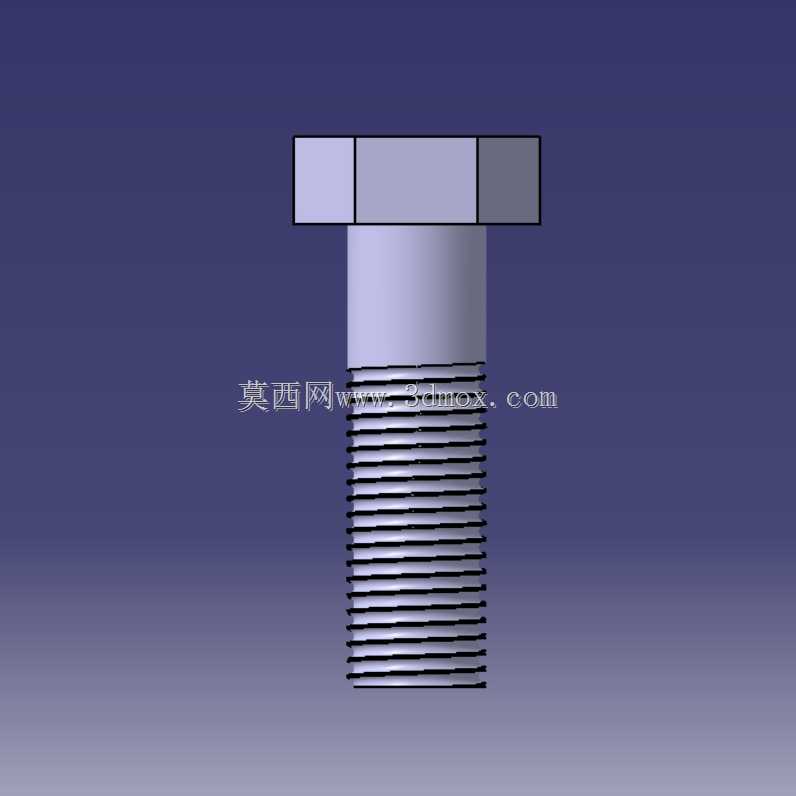

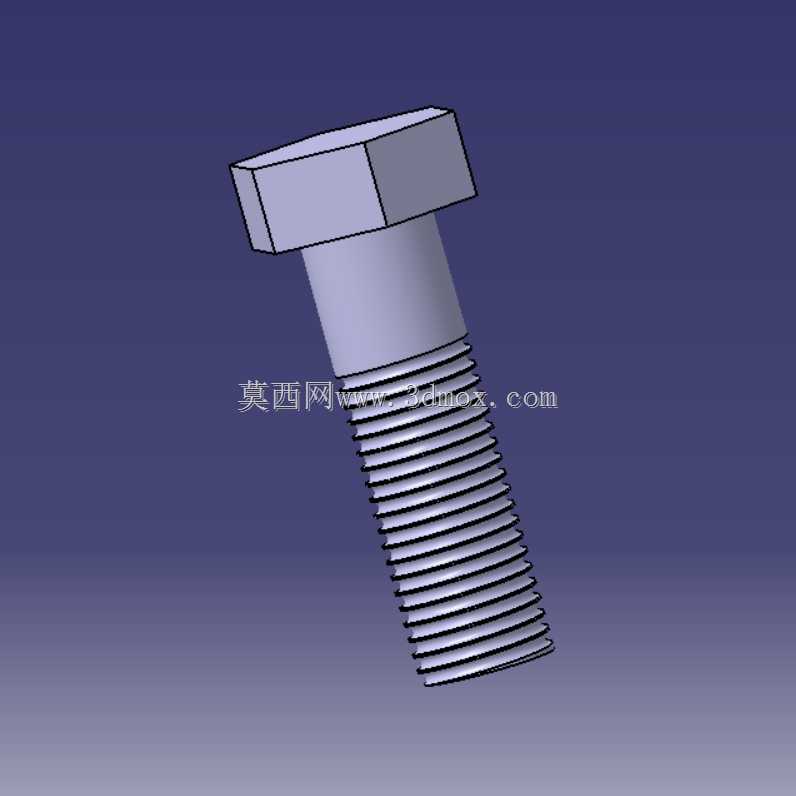

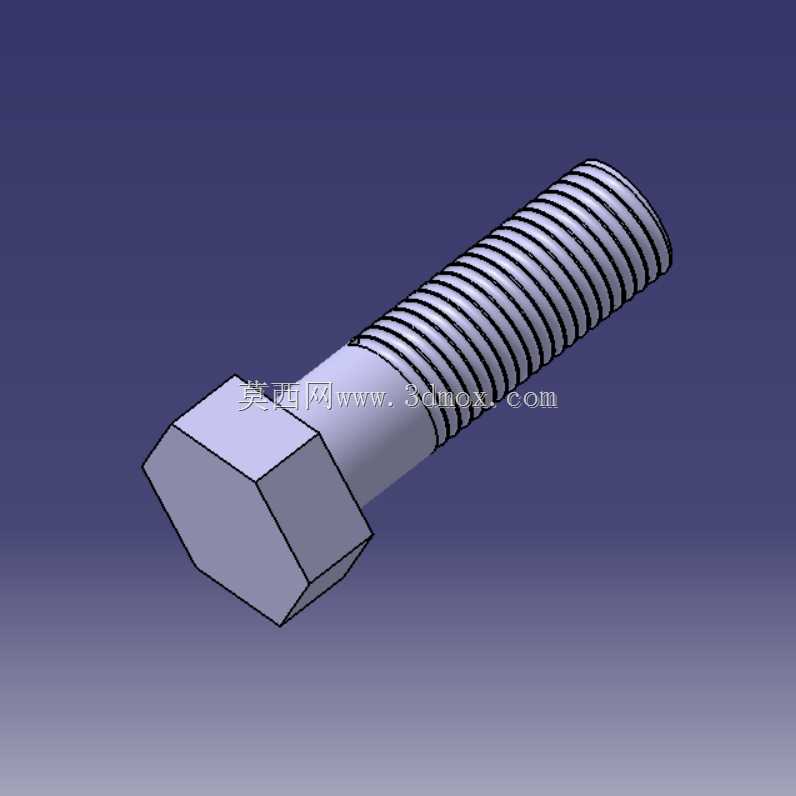

　　螺杆部分采用半螺纹设计，靠近头部的光杆段直径和螺纹大径保持一致，当螺栓穿过被连接件的通孔时，光杆段可以和孔壁形成一定的径向定位作用，减少连接副受横向载荷时的滑移量，而螺纹段的牙型采用普通公制三角螺纹，牙侧角经过优化，啮合时螺纹牙的受力分布更均匀，不会出现前几牙受力过载断裂的问题。实际选型时，首先要确认安装边界：螺栓的总长度需要匹配被连接件的总叠厚，加上螺母厚度、防松垫圈厚度以及预留的2-3牙螺纹伸出量，避免螺纹啮合长度不足导致滑牙；六角头部的高度要满足拧紧时的扭矩传递要求，不能因为头部过薄导致扳手卡口打滑拧圆棱角。

　　在阀块类部件的装配场景中，这类螺栓往往用于阀块和安装基座的连接，或者阀块之间的叠装紧固，预紧力需要严格控制，既要保证结合面的密封性能，避免内部流体介质从结合面渗漏，又不能因为预紧力过大导致阀块变形，影响内部流道的尺寸精度。设计建模阶段，螺纹部分的建模如果是用于装配干涉检查，可以采用简化的装饰螺纹线，如果是用于后续的有限元受力分析，则需要还原真实的螺纹牙型轮廓，准确模拟螺纹啮合处的接触应力分布；头部和螺杆衔接的位置做了圆角过渡，避免直角处的应力集中，这处细节往往是很多新手建模容易忽略的点，实际服役过程中，交变载荷作用下直角过渡位置很容易萌生疲劳裂纹，最终导致螺栓断裂失效。安装作业时，外六角的结构设计允许从多个角度施加扭矩，相比内六角结构，在狭窄安装空间里的适应性更强，即使螺栓头部有轻微的锈蚀变形，也可以通过锤击扳手的方式完成拆卸，不会出现内六角滑牙后难以取出的问题。在重型钢结构的节点连接中，这类M30螺栓通常配合高强度螺母、平垫圈以及弹簧垫圈使用，平垫圈用于增大承压面积，分散螺栓头部对被连接件表面的压应力，弹簧垫圈则用于提供一定的防松预紧力，应对设备运行过程中的振动载荷，避免螺母回转松脱。

　　从建模的尺寸精度控制来看，六角头部的对边尺寸、对角尺寸、螺纹大径中径小径、光杆段的直径公差、头部和螺杆的同轴度都需要符合通用紧固件的公差要求，否则在虚拟装配时会出现干涉，或者导出工程图后生产出的零件无法和标准螺母、被连接件通孔匹配。很多刚接触机械设计的人员在选用这类螺栓时，容易忽略光杆段长度的匹配，错误选用全螺纹螺栓，导致光杆定位段缺失，连接副受横向载荷时所有的剪切力都作用在螺纹牙上，大幅降低连接的承载能力，而半螺纹结构的光杆段可以承担大部分横向剪切载荷，螺纹段主要提供轴向预紧力，两者分工明确，能大幅提升连接结构的服役寿命。在阀门类产品的装配中，螺栓的预紧顺序也有明确要求，需要对角交叉分步拧紧，不能沿圆周顺序一次拧紧，否则会导致阀块结合面受力不均，出现局部间隙引发渗漏，这也要求螺栓本身的长度一致性、头部端面和螺杆轴线的垂直度都要控制在合理公差范围内，否则即使按照规范顺序拧紧，也会出现受力不均的问题。
