直列四缸内燃机曲柄连杆机构结构展示

这套直列四缸动力核心的结构模型，完整还原了往复式内燃机核心做功单元的装配关系，在汽车动力总成研发、小型工程机械动力匹配、教学实训教具开发等场景中，都能作为结构验证、方案演示的直观参考。日常接触的家用乘用车、轻型载货车辆、小型工程发电机组里，这类四缸结构是应用覆盖率最高的动力构型，相比三缸结构它的运转平顺性更优，相比六缸及以上构型又能兼顾紧凑的体积与更低的制造成本，是中小排量动力段的主流选择。

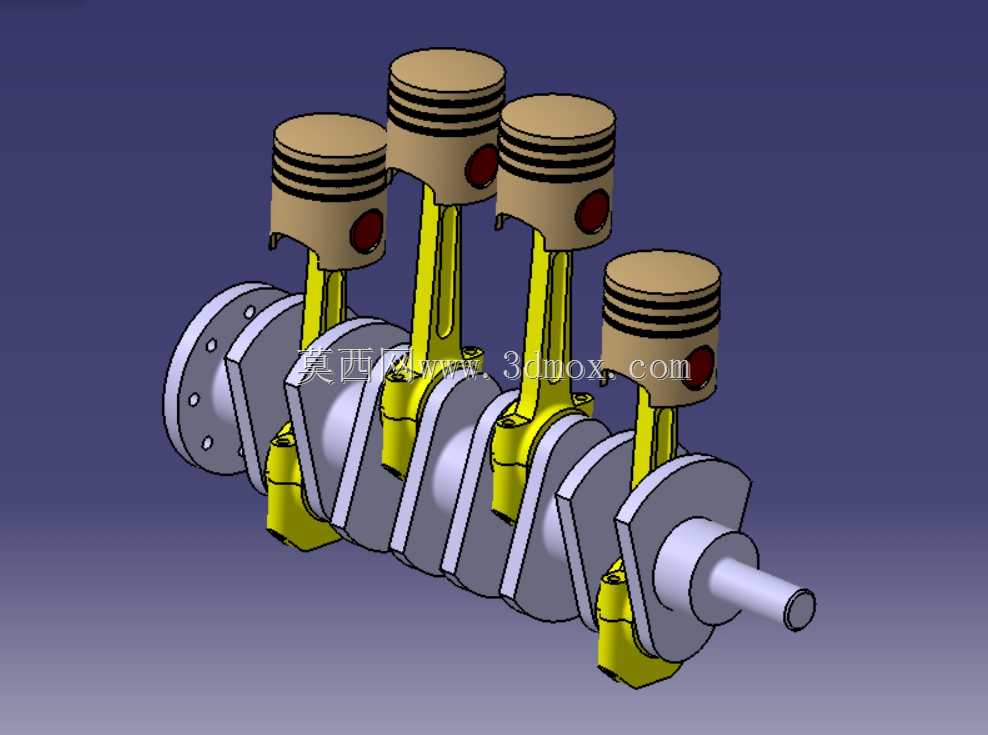

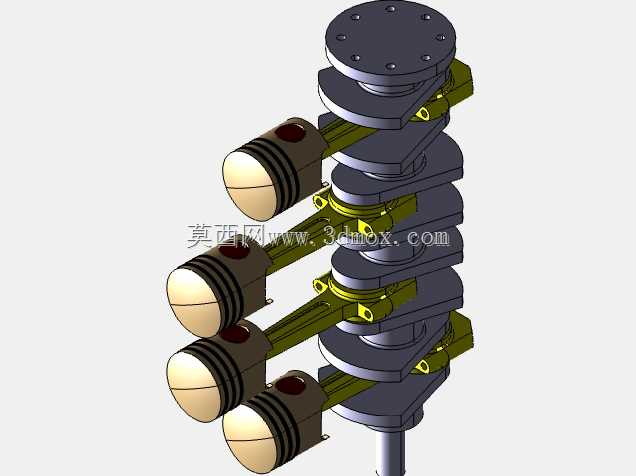

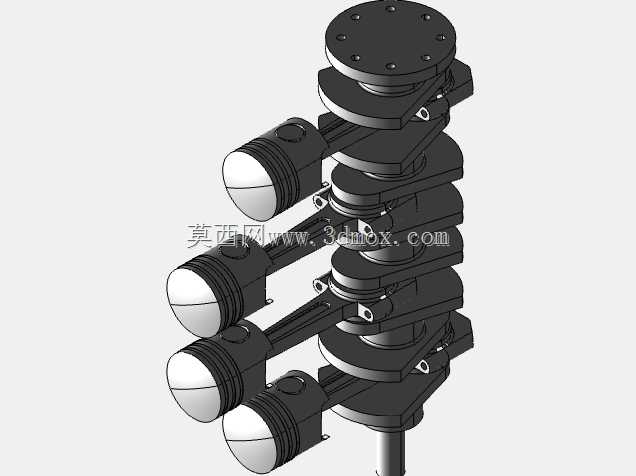

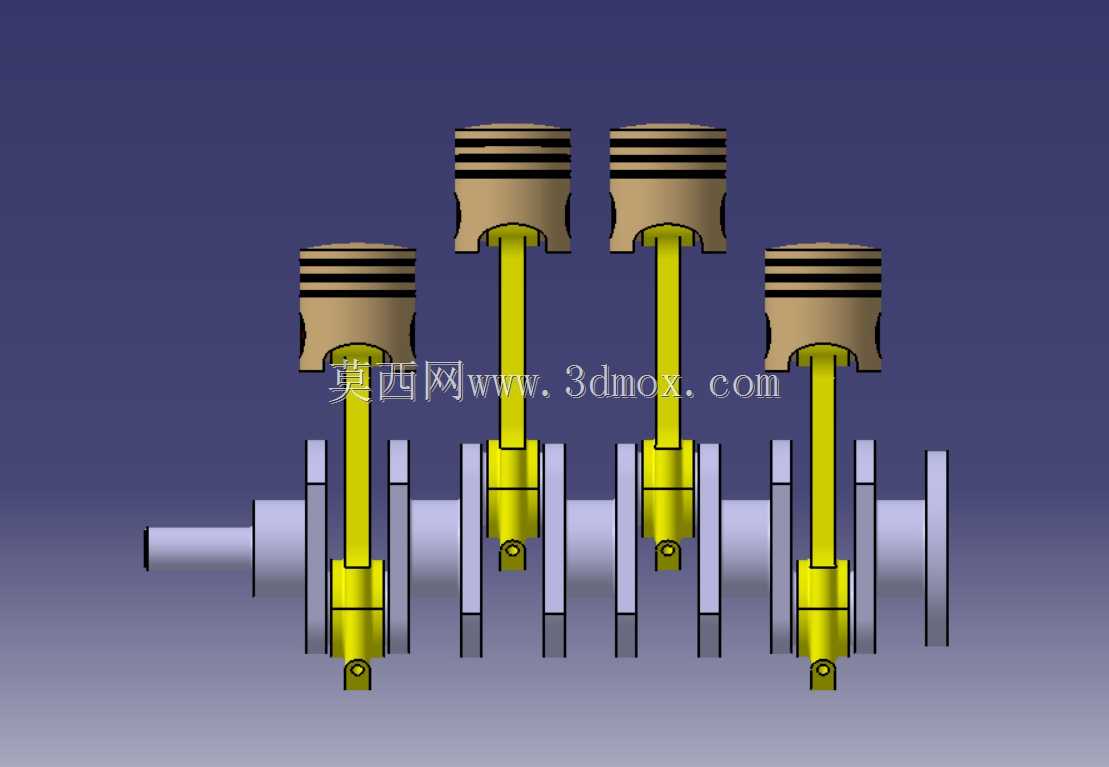

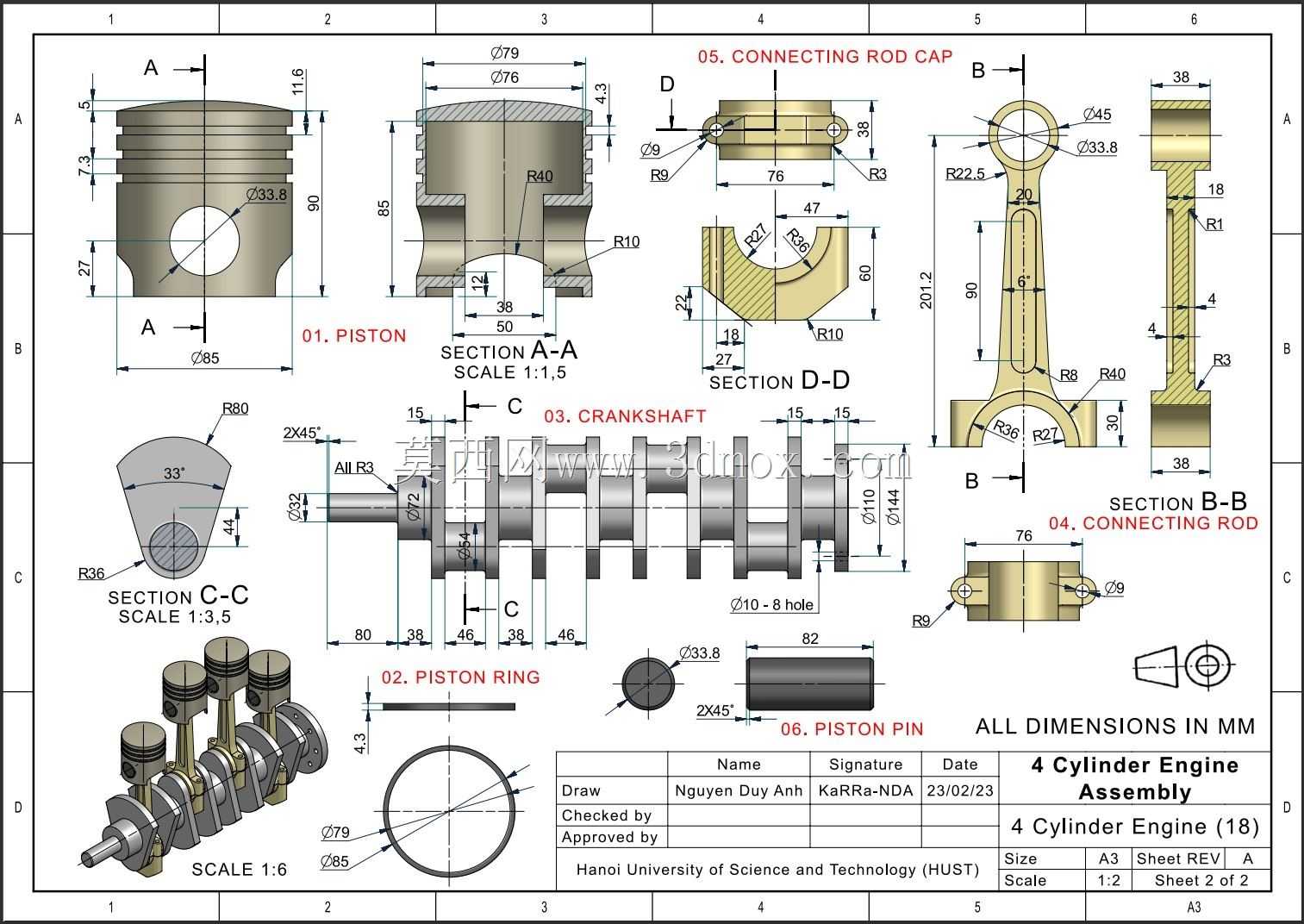

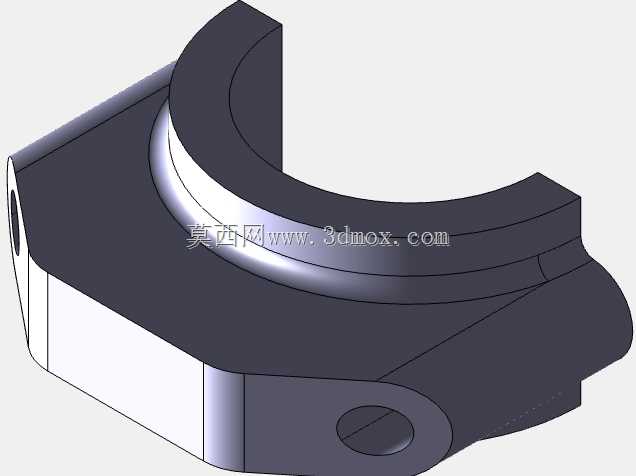

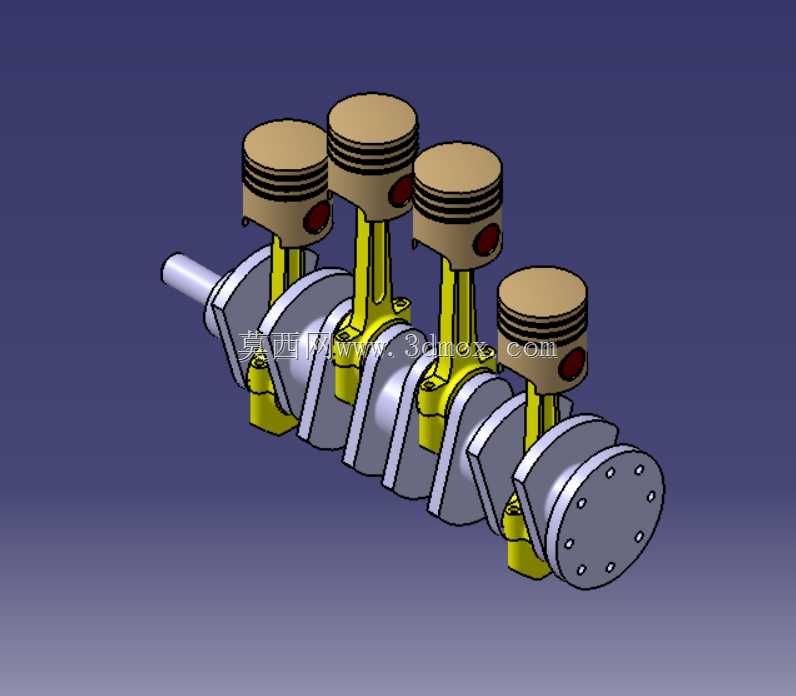

从实际功能逻辑来看，这套结构承担着将燃料燃烧产生的热能转化为旋转机械能的核心作用：活塞在气缸套内做上下往复运动，通过活塞销将作用力传递给连杆，连杆再把往复直线运动转化为曲轴的旋转运动，最终向外输出扭矩驱动后续传动系统。模型里清晰呈现了活塞环槽的排布位置、连杆大头的剖分式连接结构、曲轴的曲柄销与主轴颈的错位角度——四个缸的曲柄销按照180度相位差对称布置，能够保证做功行程交替衔接，让曲轴运转时的一阶、二阶惯性力得到更好的平衡，减少整机振动。

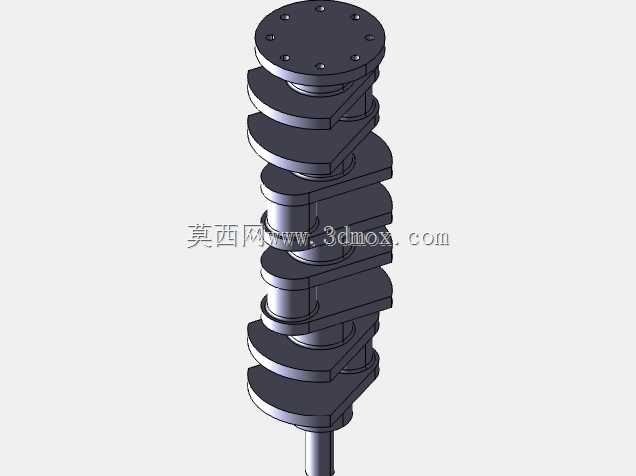

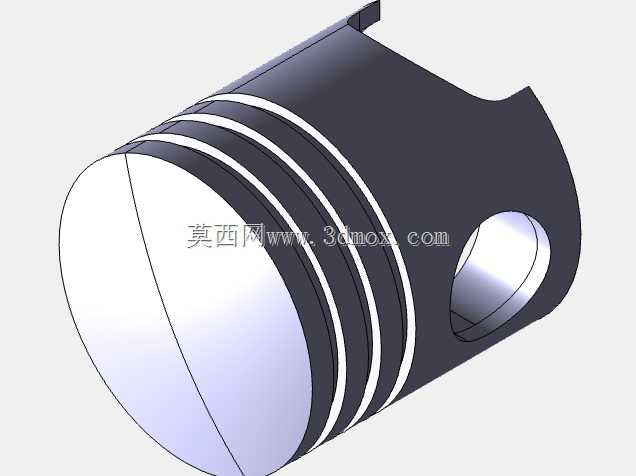

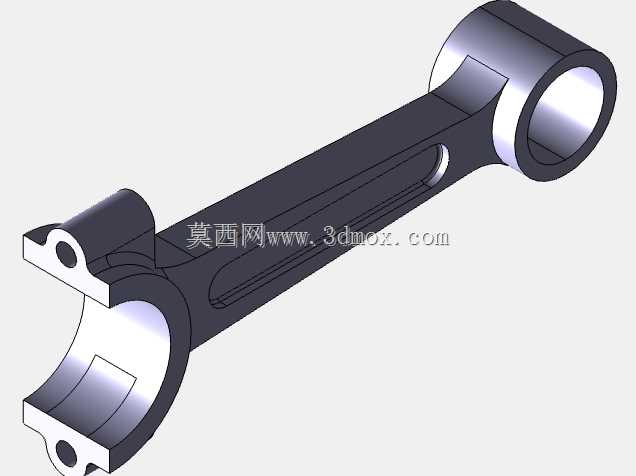

设计层面上，这套结构的建模逻辑完全遵循实际机加工与装配的工艺要求：活塞顶部的燃烧室凹坑造型对应不同的压缩比设计需求，活塞裙部的型线预留了热膨胀余量，避免工作温度升高后活塞在缸套内卡滞；连杆杆身采用工字形截面，在保证结构强度的前提下尽可能降低往复运动质量，减少惯性载荷；曲轴上的平衡块与曲柄臂一体成型，对应每个曲柄销的离心力与往复惯性力做配重平衡，曲轴输出端的法兰盘预留了螺栓孔位，能够直接匹配飞轮或者动力输出联轴器的安装接口。

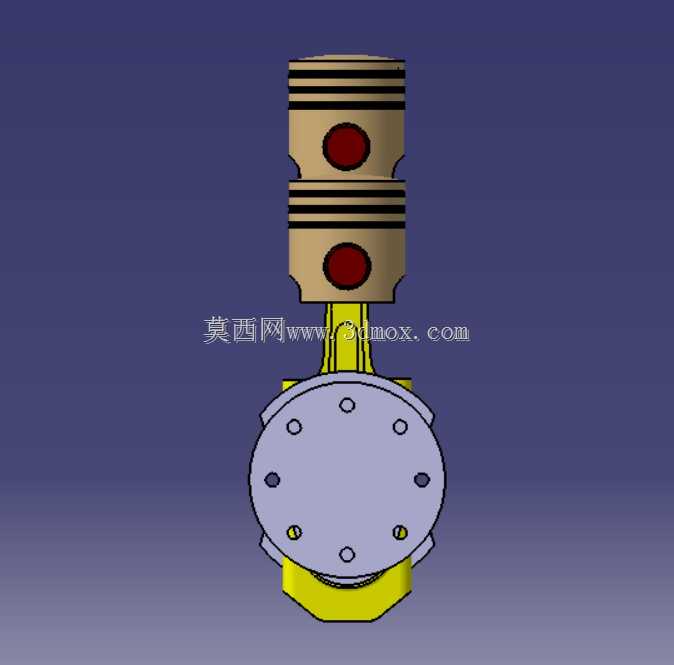

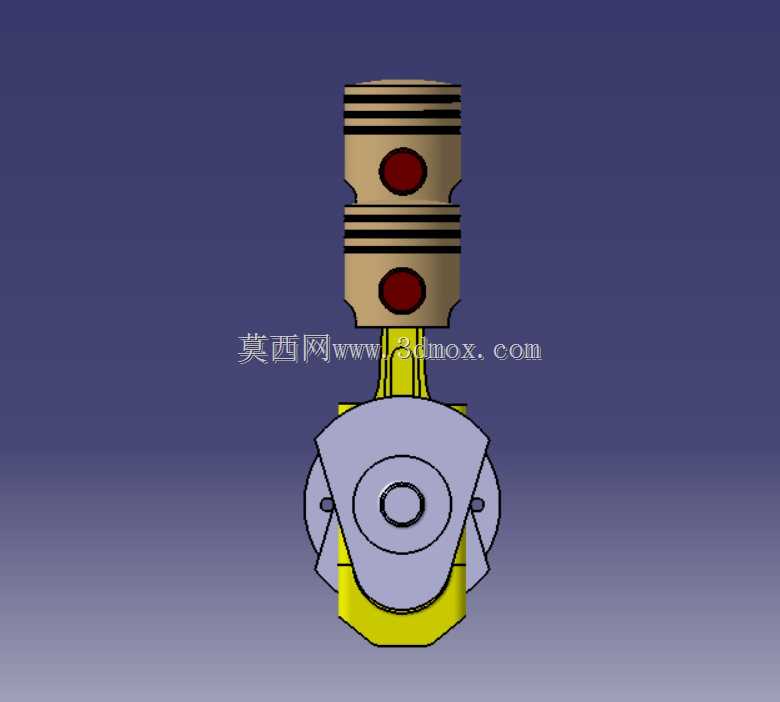

从安装边界来看，这类直列四缸结构的整体轴向尺寸紧凑，四个气缸沿曲轴轴线方向等距排布，缸心距的设计预留了足够的缸壁冷却水道空间，曲轴的主轴颈数量对应五个支撑点位，能够在缸体上直接通过轴瓦完成定位安装，不需要额外的辅助支撑结构。模型里呈现的连杆大头与曲柄销的配合间隙、活塞销与连杆小头的浮动连接结构，都严格按照实际装配公差要求做了结构还原，能够直观演示活塞运动到上止点、下止点时各部件的相对位置关系，也能清晰展示曲轴旋转过程中连杆的摆动角度范围，在做整机布置的时候，可以直接参考这套结构的外轮廓尺寸，预留足够的运动避让空间，避免周边附件与运动部件发生干涉。

在做新机型改型设计的时候，这类结构模型还能用来快速验证不同冲程、不同缸径方案下的整机尺寸变化：比如调整曲柄半径会直接改变活塞行程，进而影响整机的排量与输出扭矩特性，同时也会改变活塞伸出缸体的最大高度，这时候就需要同步调整缸体高度、连杆长度的匹配关系，保证活塞在上止点时不会碰撞气门，在下止点时不会脱离缸套导向。模型里的每个部件都做了独立的结构拆分，能够单独拆解查看活塞、连杆、曲轴的细节结构，对于刚接触动力结构设计的从业者来说，也能通过装配关系快速理解四缸发动机的做功顺序与动力传递逻辑，避免在实际设计中出现装配干涉、运动行程不匹配的低级错误。
