轻量化多孔传动链轮结构设计

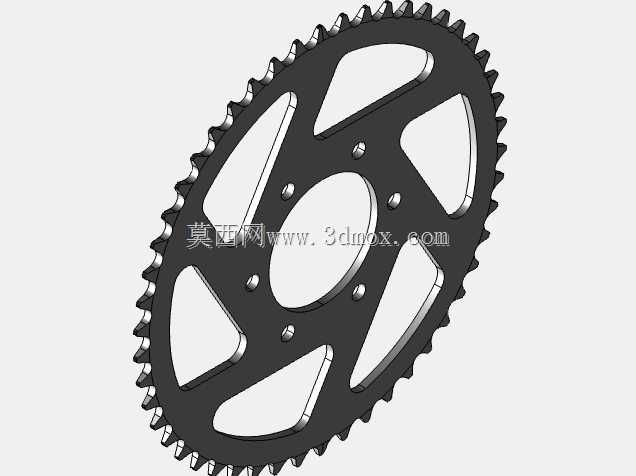

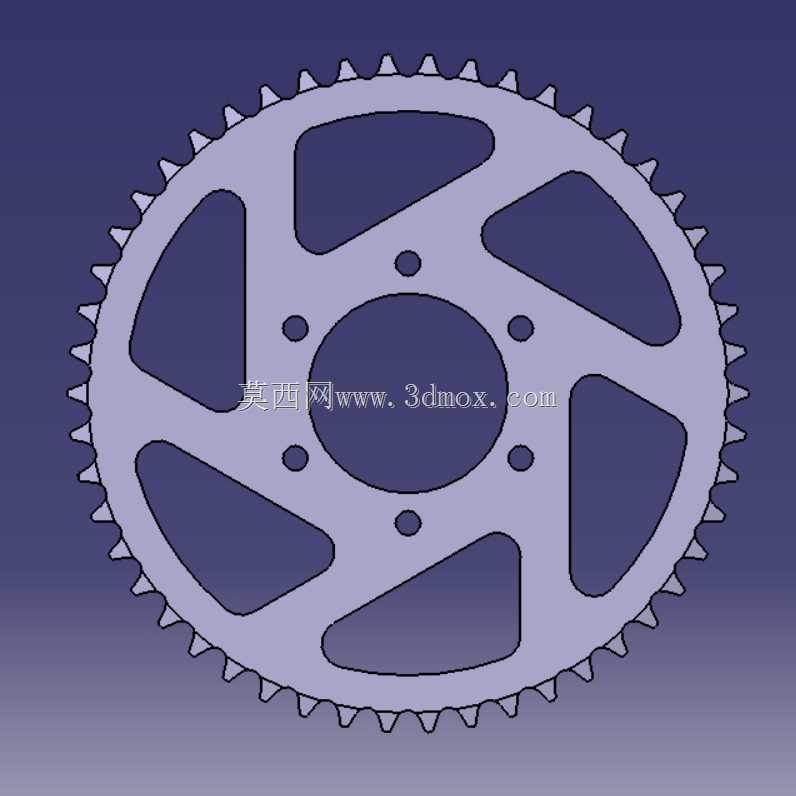

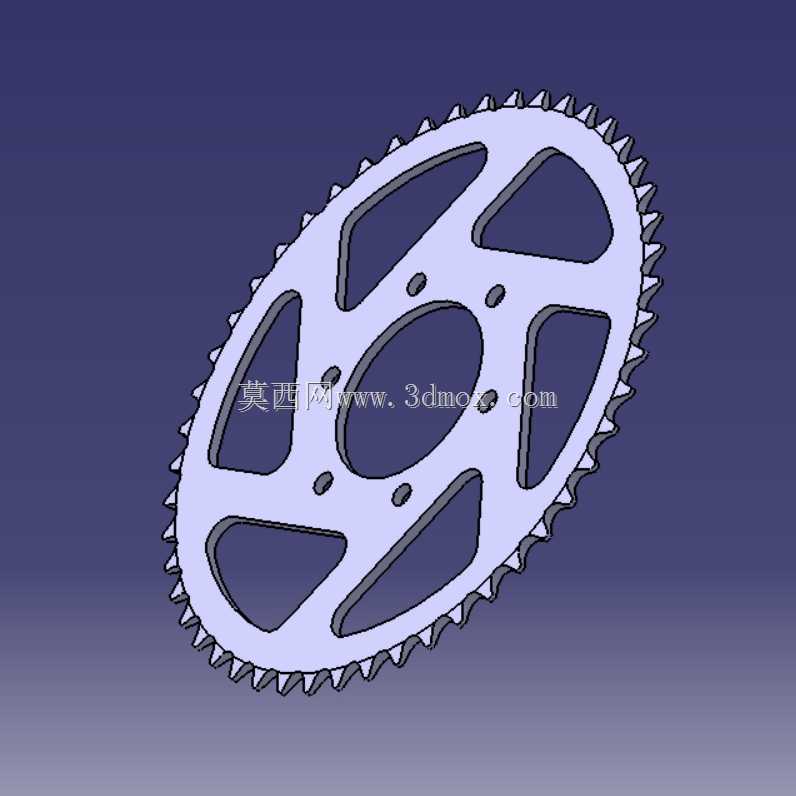

在链传动系统的设计选型过程中，链轮作为核心啮合传动部件，其结构合理性直接决定整套传动机构的运行平稳性、负载传递效率与全生命周期维护成本。这款链轮采用辐条式镂空结构设计，区别于传统实心辐板链轮，在保证轮齿啮合强度、辐板支撑刚度的前提下，通过六处异形镂空槽去除辐板区域非受力冗余材料，大幅降低零件自身转动惯量，尤其适配中高速链传动工况，可有效减少传动启停阶段的惯性冲击，降低驱动端的动力损耗。

从实际应用场景来看，这类链轮可覆盖中小功率传动需求，常见于轻工输送线、小型动力设备、代步传动机构等场景，适配标准节距的滚子链啮合使用。轮齿部分采用标准渐开线齿形修形设计，齿侧间隙控制在合理公差范围内，啮合过程中可实现与链节滚子的顺滑接触，避免卡链、跳齿问题，同时降低啮合过程中的冲击噪音，提升传动平稳性。

设计过程中，首先根据传递扭矩、链速、工况系数确定链轮的基本参数，包括节圆直径、齿顶圆直径、齿根圆直径以及齿数，这款链轮齿数适配常规中小传动比需求，节圆尺寸经过校核，可保证链节在啮入啮出过程中不会发生干涉。中心安装区域设置了多组均匀分布的安装孔，可适配不同安装孔位的输出轴法兰，安装孔的位置度公差严格控制，保证链轮安装后的径向圆跳动、端面圆跳动满足传动精度要求，避免运转过程中出现链条偏磨、轴向窜动问题。

辐板部分的镂空结构并非随意开设，每一处镂空槽的轮廓都经过受力路径优化，沿着轮齿到中心安装位的应力传递方向设置支撑筋，保证在额定负载下，辐板的最大应力处于材料许用应力范围内，不会出现辐板变形、开裂问题。镂空结构同时兼顾了减重与散热需求，长时间运转过程中，轮齿啮合产生的热量可通过镂空区域快速散出，避免链轮与链条啮合区域温度过高导致的润滑脂失效、零件磨损加剧问题。

安装边界方面，这款链轮的轴向厚度经过优化，既保证与链条的啮合接触长度足够，避免链条侧向滑脱，又不会占用过多的轴向安装空间，适配紧凑结构的传动舱布局。中心定位孔与安装孔的尺寸配合公差按照过渡配合设计，安装时可保证与输出轴的同轴度，减少动平衡校正工作量，对于转速较高的应用场景，该结构本身的对称镂空设计也具备更好的先天动平衡特性，降低运转过程中的振动幅值。

在实际选型替换时，需要核对链轮的节距、齿数、安装孔位分布与现有传动系统匹配，安装时需保证链轮端面与链条传动方向垂直，两轴平行度控制在公差范围内，避免出现偏载磨损。这款链轮的结构设计在强度、重量、成本三者之间做到了较好的平衡，没有过度追求轻量化而牺牲结构可靠性，也没有采用保守的实心结构造成材料浪费与转动惯量过大问题，对于常规工况下的链传动系统设计、老旧设备备件替换都具备较好的适配性。齿面的轮廓精度经过严格控制，可保证与链条滚子的接触应力分布均匀，避免局部应力集中导致的齿面过早磨损，有效延长整套链传动机构的维护周期，降低设备运维成本。
