带颈凸面四螺栓孔法兰结构设计

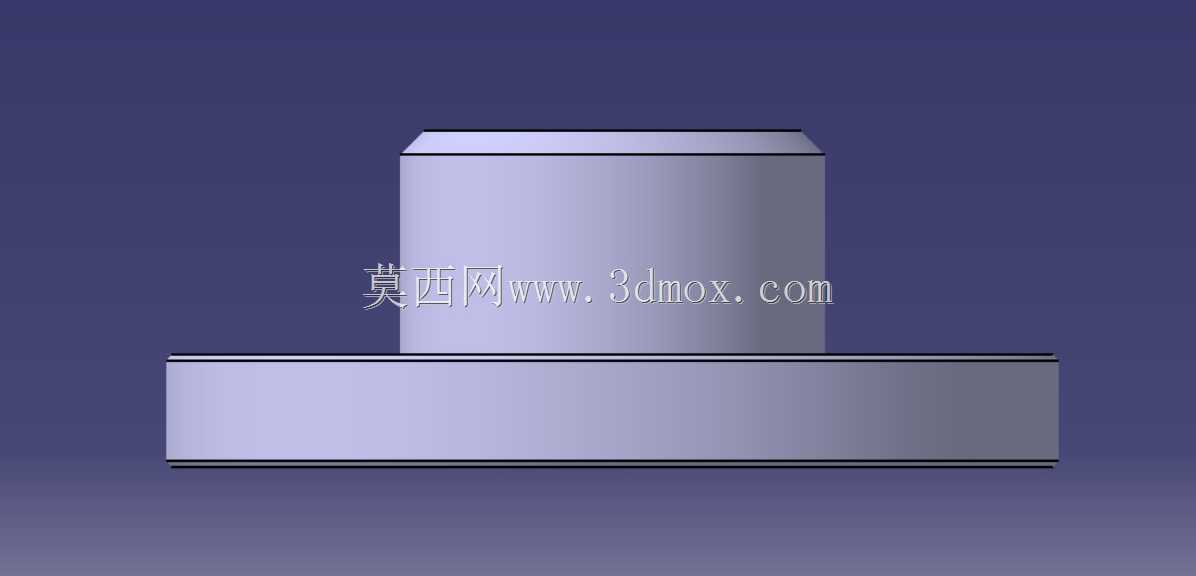

　　这款带颈凸面法兰的设计，首先针对中低压管路的常用工况做了结构优化，颈部的凸起结构并非多余设计，而是通过增加法兰与对接管段的过渡圆弧长度，降低管路焊接位置的应力集中系数，避免管路在长期受振动、温度交变载荷时，焊缝位置出现疲劳开裂的问题，相比平焊法兰，带颈结构的抗弯刚度提升约40%，能够承受更高的管道弯矩与轴向拉力，适合在有一定振动的泵组出口、压缩机进出口管路中使用。在化工流体输送、市政给排水、暖通空调、油气传输等管路系统中，法兰是实现管段之间、管路与阀门/泵体/压力容器等设备之间可拆卸连接的核心承压部件，其结构合理性直接决定整个管路系统的密封可靠性与承压能力，一旦法兰连接失效，轻则出现介质跑冒滴漏，重则引发承压管路爆裂、易燃易爆或有毒介质泄漏的安全事故，因此法兰的结构设计需要同时兼顾密封性能、安装便捷性与结构强度冗余。

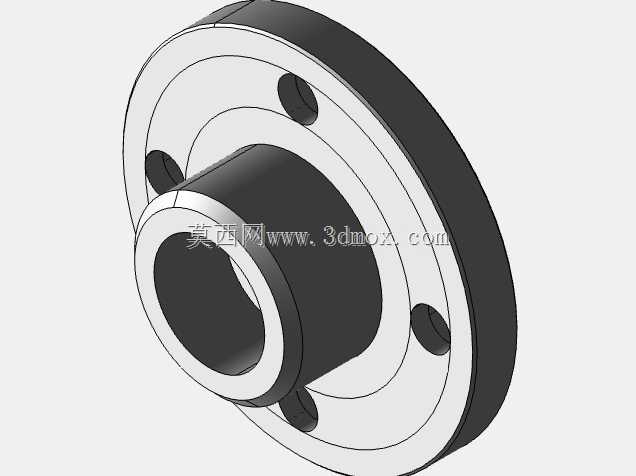

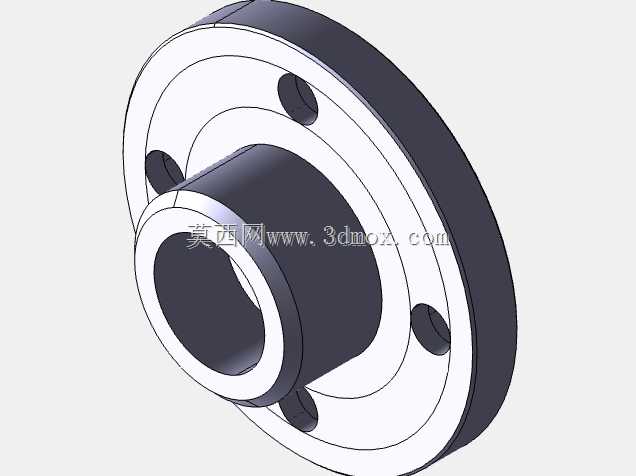

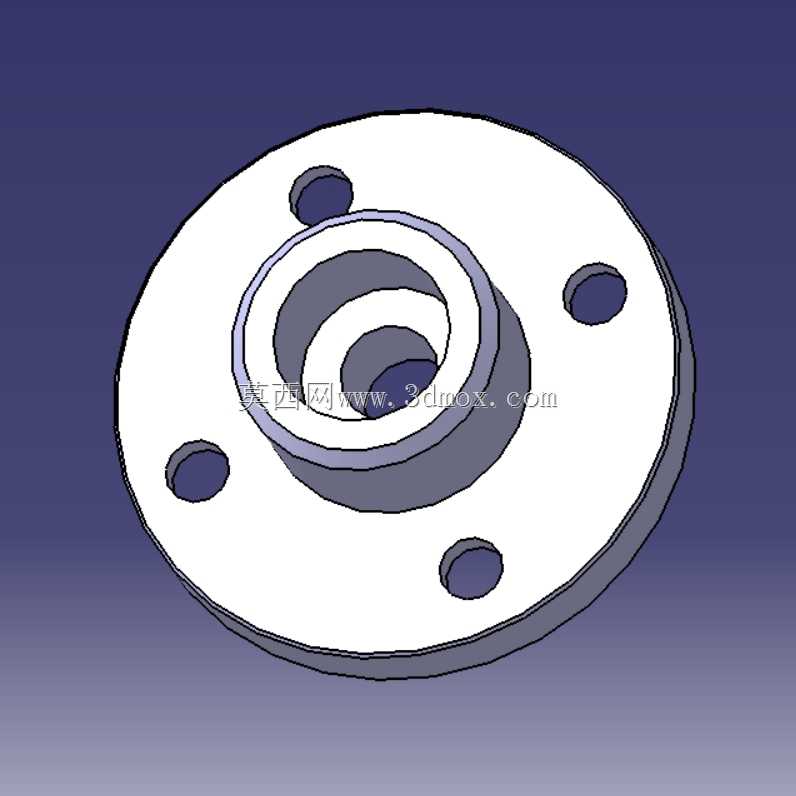

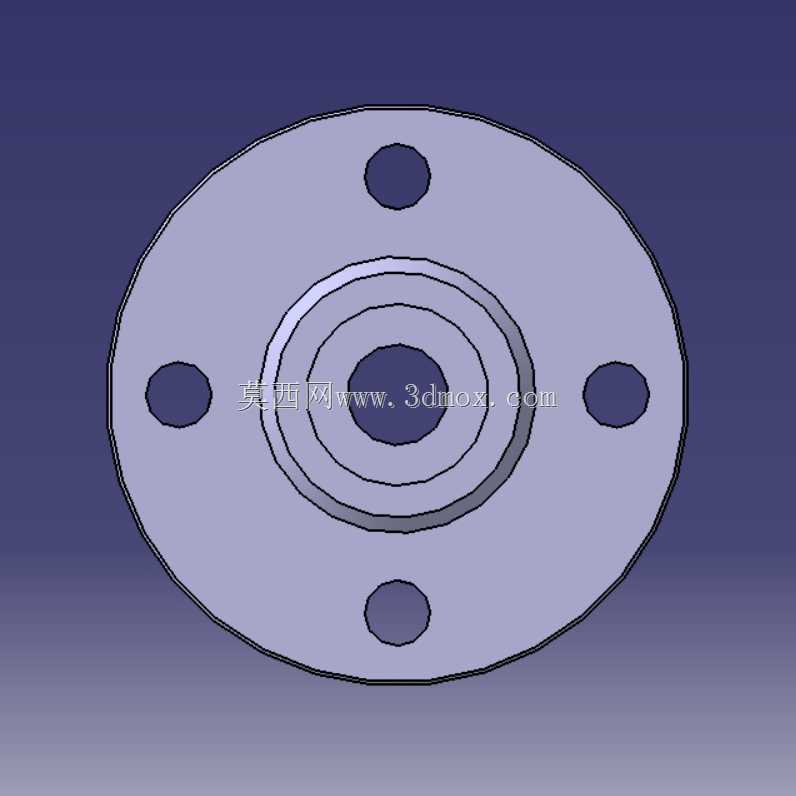

　　从安装边界来看，法兰盘本体采用圆形等厚盘式结构，沿圆周方向均匀分布4个贯通螺栓孔，孔位的分度圆直径与同压力等级、同公称通径的标准法兰完全匹配，安装时不需要额外加工适配孔位，直接搭配对应规格的六角螺栓与弹簧垫圈即可完成紧固，四孔对称的布局也降低了现场安装的对位难度，即使是空间受限的管廊夹层、设备夹缝位置，施工人员也能快速完成螺栓穿装与对角紧固作业。密封面采用凸面结构，相比全平面密封面，凸面的接触面积更小，在相同螺栓预紧力下能够获得更高的密封比压，搭配非金属垫片或者金属缠绕垫片时，能够实现PN16及以下压力等级的管路密封，适配水、蒸汽、油品、弱腐蚀性化工介质等多种常见输送介质，密封面的凸起高度控制在2mm左右，既能够保证垫片安装时的定位效果，避免垫片在紧固过程中发生偏移，也不会因为凸起过高导致垫片受压不均出现局部泄漏。

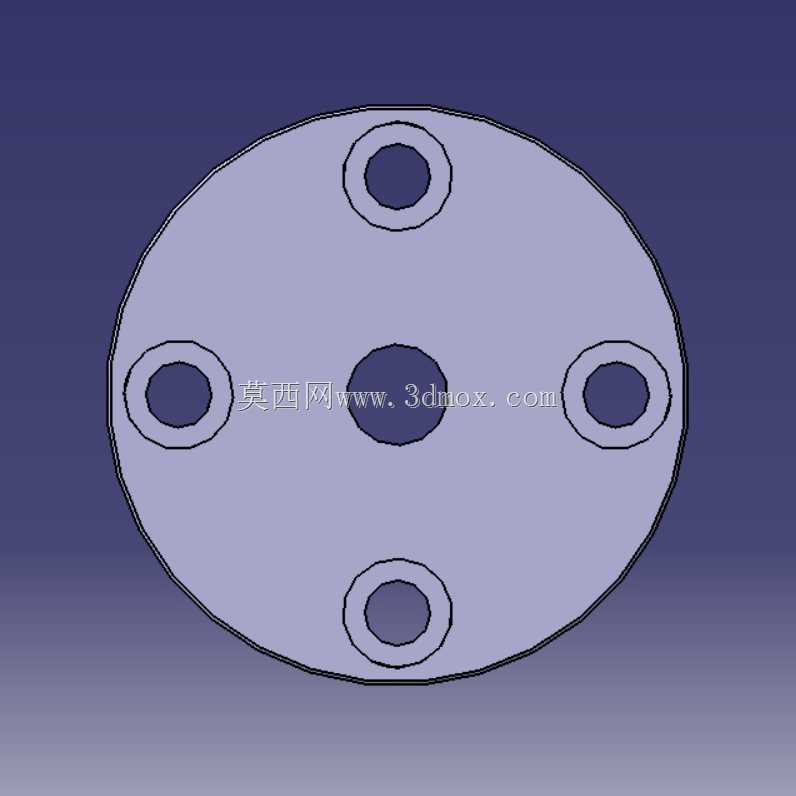

　　设计过程中，首先根据公称通径确定了法兰内孔的直径尺寸，保证内孔与对接管道的通径完全一致，避免管路变径位置出现介质流阻增大、局部紊流的问题，减少管路输送过程中的压力损失；法兰盘的外径尺寸结合螺栓孔的安装空间做了优化，在保证螺栓孔边距满足结构强度要求的前提下，尽可能缩小法兰盘的外径，减少法兰的材料消耗与整体重量，降低管路系统的整体载荷。螺栓孔的直径比配套螺栓的公称直径大2mm，预留出足够的安装调整余量，抵消管路焊接时的微小变形误差，避免出现螺栓无法穿装的问题，同时孔位的边缘做了0.5mm的倒角处理，去除钻孔加工产生的毛刺，避免安装时毛刺划伤螺栓螺纹或者垫片表面。

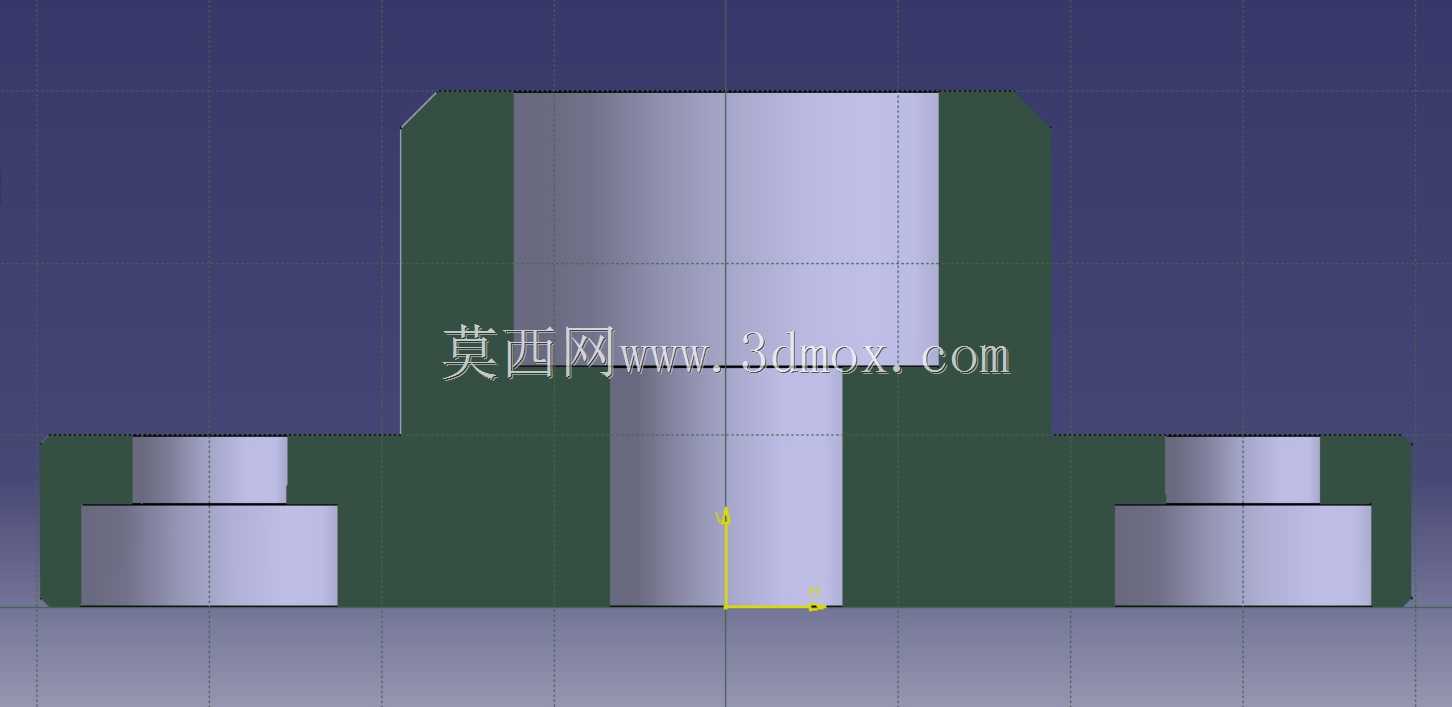

　　颈部与法兰盘的过渡位置采用R5的圆弧过渡，避免直角位置的应力集中，在建模过程中对该位置做了有限元应力校核，在1.5倍额定工作压力下，过渡位置的最大应力远低于材料的屈服强度，留有足够的安全冗余。法兰的密封面表面粗糙度控制在Ra3.2μm，既能够保证垫片与密封面的紧密贴合，也不会因为过高的表面加工精度提升不必要的制造成本，适合批量车削加工生产。在实际管路装配中，这款法兰可以与同规格的阀门法兰、设备接口法兰直接配对使用，不需要额外加装转接件，安装时按照对角顺序分次紧固螺栓，能够保证各个螺栓的预紧力均匀分布，避免法兰因为受力不均出现翘曲变形，长期运行过程中，只需要定期检查螺栓的预紧力，及时补紧出现松动的螺栓，即可保证连接位置的密封可靠性，维护成本极低。针对不同的使用场景，这款法兰的结构可以适配多种常用金属材料，包括普通碳素钢、不锈钢、合金钢等，只需要根据输送介质的腐蚀性与工作温度选择对应材料即可，结构本身不需要做大幅调整，具备较强的通用性。在三维建模过程中，所有的安装尺寸、配合尺寸都严格遵循管路附件的相关设计规范，保证模型导入管路装配体后能够直接完成虚拟装配，提前验证管路布局的干涉情况，减少现场安装时的配管返工问题，为管路系统的整体设计提供准确的结构参考。
