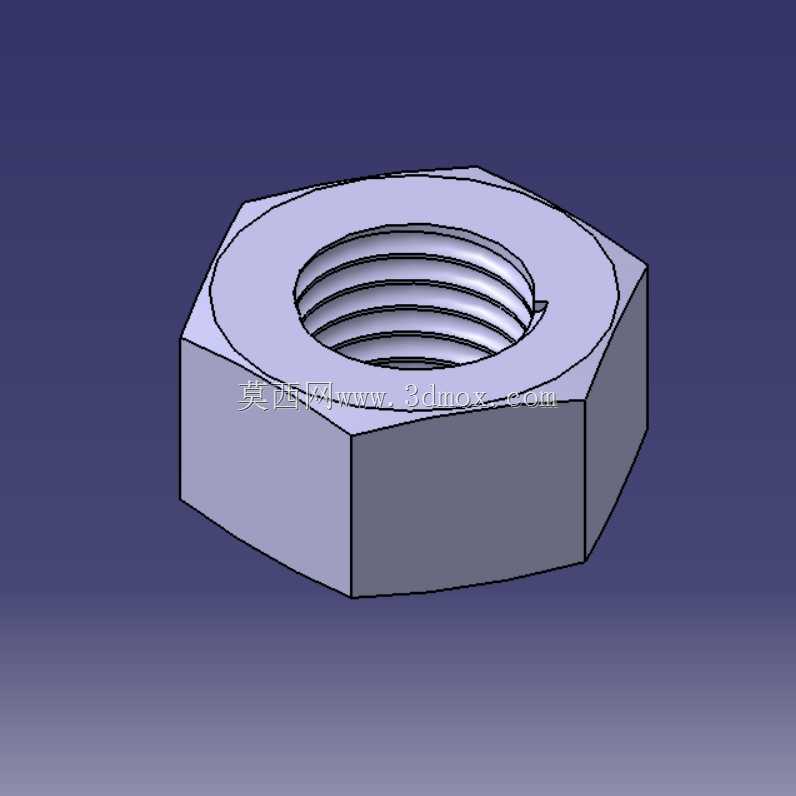

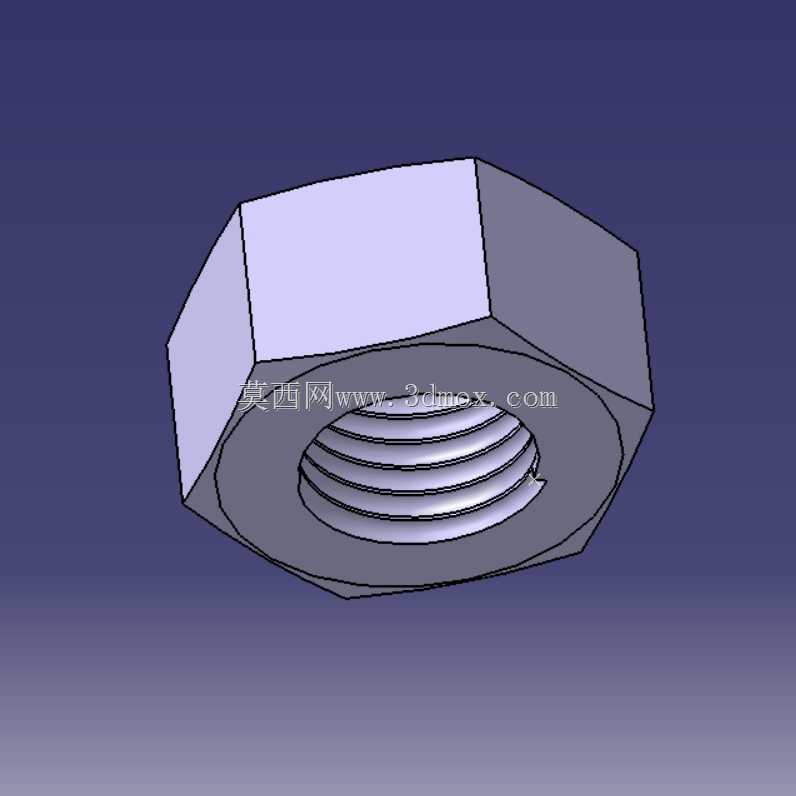

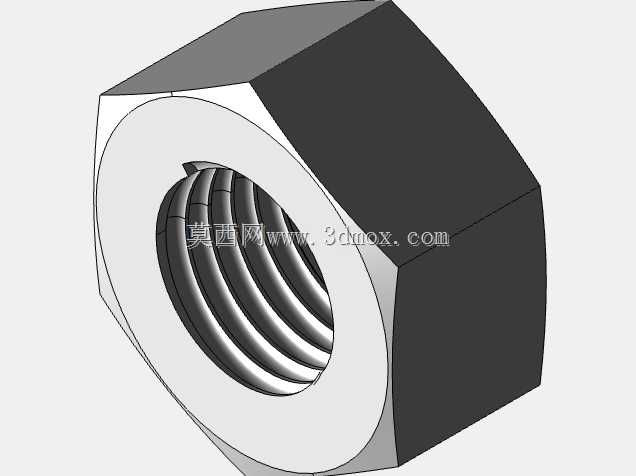

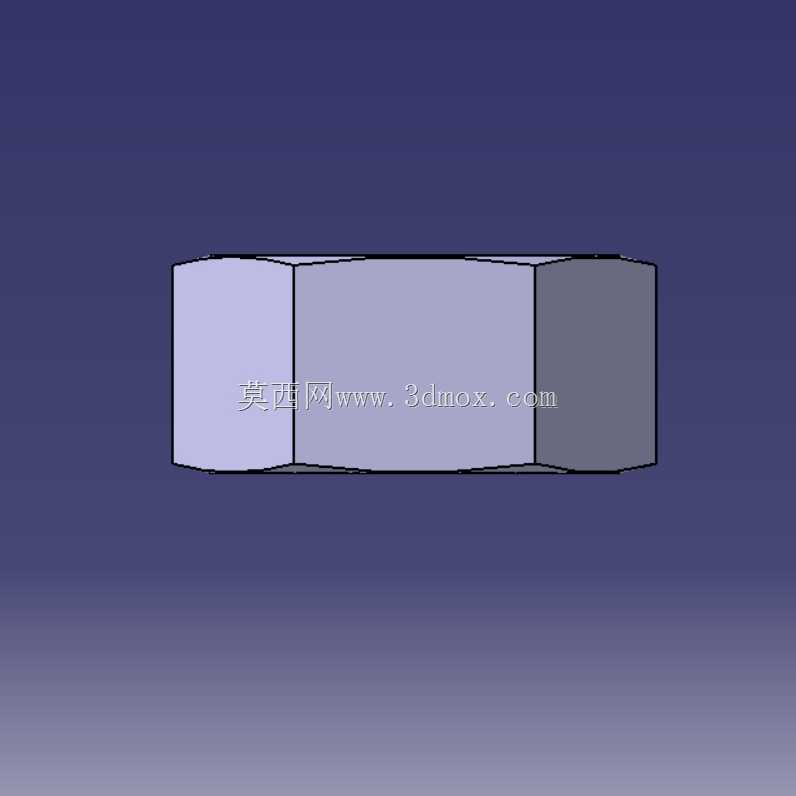

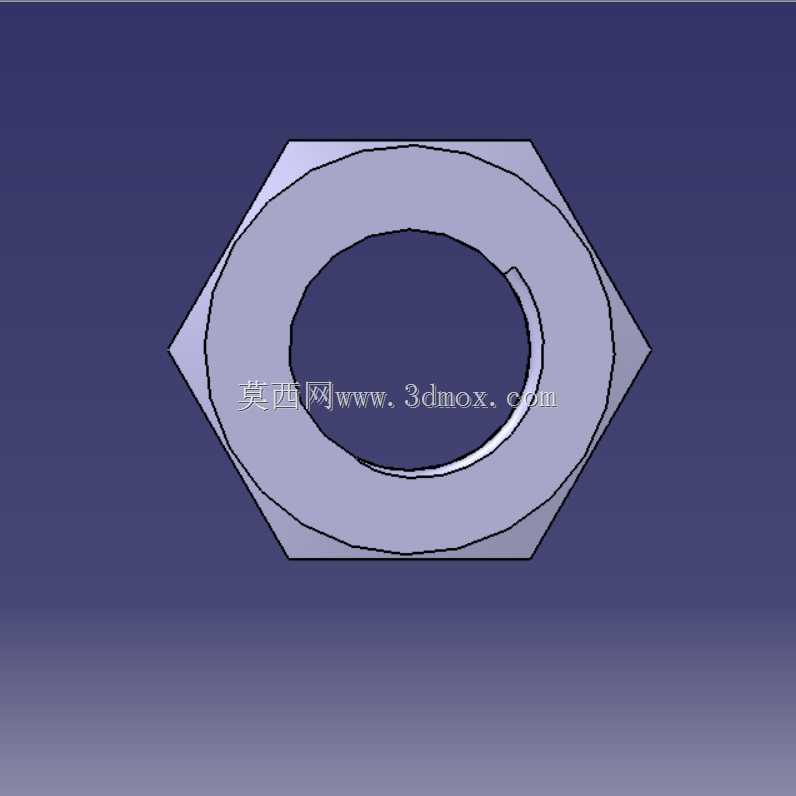

M30规格六角全螺纹紧固螺母结构

　　在重型机械装配、管道阀组安装、大型钢结构拼接这类对连接强度要求极高的作业场景里，大规格六角螺母的选型与适配直接决定了整套连接副的可靠性，M30六角全螺母就是这类场景下应用频次极高的一类紧固零件。不同于薄螺母、防松螺母等特殊功能螺母，全螺纹结构的六角螺母能够实现与配套外螺纹件的全牙型啮合，螺纹啮合段的总接触面积更大，在承受交变载荷、冲击载荷时，每一圈螺纹分担的载荷更均匀，不容易出现前几牙螺纹应力集中导致的滑牙、脱扣问题，尤其适合阀块安装、重型设备机座固定、大型管道法兰对接这类需要长期保持预紧力的连接位置。

　　从结构设计逻辑来看，六角外形的选择是兼顾了安装便利性与空间利用率的结果，六角形的六个受力面能够适配普通开口扳手、套筒扳手、活动扳手等多种通用紧固工具，在安装空间受限的位置，只需要60度的扳手回转角度就能完成一次拧动操作，相比四角螺母需要90度回转空间的要求，更适合设备内部、管道密集区这类操作空间局促的安装场景。螺母的端面设计为平整的承压面，安装时能够与被连接件的表面完全贴合，不会出现局部承压导致的被连接件表面压溃问题，同时平整端面也能保证预紧力施加时的力线与螺纹轴线重合，避免偏载导致的螺纹副异常磨损。在尺寸边界上，这款M30螺母的内螺纹为标准公制粗牙螺纹，适配同规格的外螺纹螺栓、螺柱，螺纹牙型符合普通螺纹的基本牙型标准，牙侧角偏差、中径公差都控制在通用紧固级别的公差范围内，能够满足常规工业装配的互换性要求，不需要额外定制配套连接件。六角对边尺寸、螺母整体厚度都按照通用紧固件的尺寸规范设计，对应的扳手规格是行业内通用的标准尺寸，现场安装时不需要准备特殊定制的工装工具，能够有效降低现场装配的工具准备成本。在阀块类组件的装配场景中，这类全螺纹六角螺母通常配合双头螺柱使用，将阀块与安装基座、阀组与管路法兰进行紧固连接，由于阀块内部通常通有压力流体，连接副不仅要承受机械振动带来的载荷，还要承受流体压力产生的分离力，全螺纹啮合的结构能够提供足够的连接强度，避免长期运行过程中预紧力衰减导致的介质泄漏问题。在重型钢结构的连接节点上，M30规格的螺母能够配合高强度螺栓传递较大的结构载荷，六角外形的六个受力面在大扭矩紧固时能够均匀承受扳手的挤压力，不会因为局部应力过大出现棱边崩裂的问题。

　　建模过程中需要重点关注螺纹部分的细节处理，内螺纹的起始端有合理的导入倒角，能够方便装配时外螺纹件的顺利导入，避免螺纹错牙导致的装配卡滞，螺纹收尾段的退刀结构也符合常规加工工艺的要求，不会出现无法加工的干涉结构。螺母的所有棱边都做了微小的倒角处理，既能够去除加工过程中产生的毛刺，避免安装时划伤操作人员，也能在热处理过程中减少棱边的应力集中，降低零件淬火开裂的风险。从实际选型的角度来看，这类全螺纹六角螺母不需要额外的防松结构时，配合弹簧垫圈、平垫圈使用就能满足大部分常规场景的防松要求，如果应用在振动幅度较大的设备上，也可以配合双螺母锁紧、螺纹胶锁固等方式进一步提升连接可靠性。

　　不同于带法兰面的螺母，普通六角螺母的承压面积更小，在被连接件材料强度较低的场景下，需要搭配平垫圈来增大承压面积，避免螺母端面压入被连接件表面导致预紧力损失。在三维建模过程中，这类标准件的建模需要严格遵循通用紧固件的尺寸规范，保证模型的尺寸参数与实际量产零件一致，这样在做整机装配干涉检查时，才能准确判断螺母的安装空间是否足够，扳手操作的预留空间是否满足现场装配的要求，避免实际装配时出现螺母与周边零件干涉、扳手无法就位的问题。很多新手工程师在做设备装配设计时，往往只关注螺纹规格是否匹配，忽略了螺母六角对边尺寸、厚度带来的空间占用问题，导致实际生产装配时需要临时修锉周边零件，甚至需要更改连接位置，而准确的标准件三维模型能够在设计阶段就规避这类问题，提升整体设计的可制造性与可装配性。
