衬套式挠性联轴器结构设计方案

在各类工业传动系统的轴系布局中，两轴的对中偏差是无法完全规避的实际问题，不管是加工环节带来的轴端形位公差、安装过程中的装配误差，还是设备运行时负载波动引发的机架形变、轴承磨损带来的轴线偏移，都会让刚性连接的轴系承受额外的附加载荷，轻则加剧轴承、密封件的磨损，重则引发轴段疲劳断裂、传动部件失效。衬套式挠性联轴器正是针对这类工况设计的轴系连接部件，它不需要像刚性联轴器那样要求极高的安装对中精度，就能稳定完成两根轴之间的扭矩传递，同时补偿一定范围内的径向、角向与轴向偏差，在泵类、轻工输送线、小型风机、仪表类传动机构中应用十分广泛。

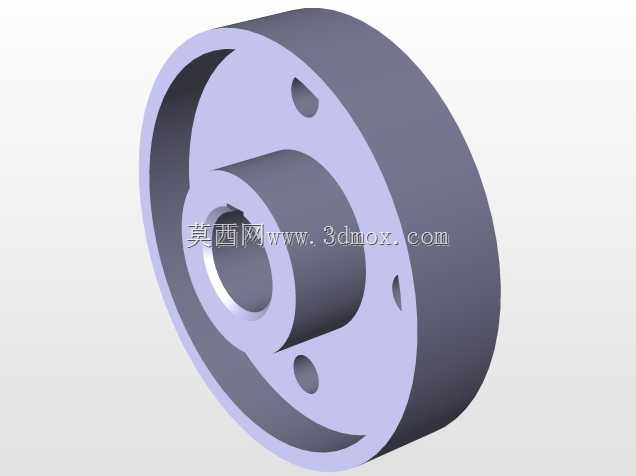

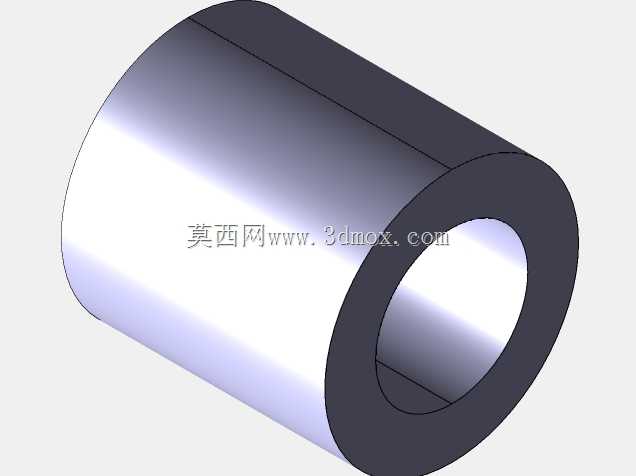

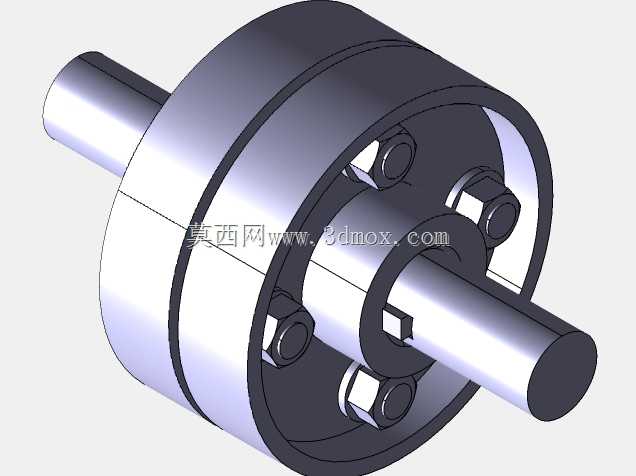

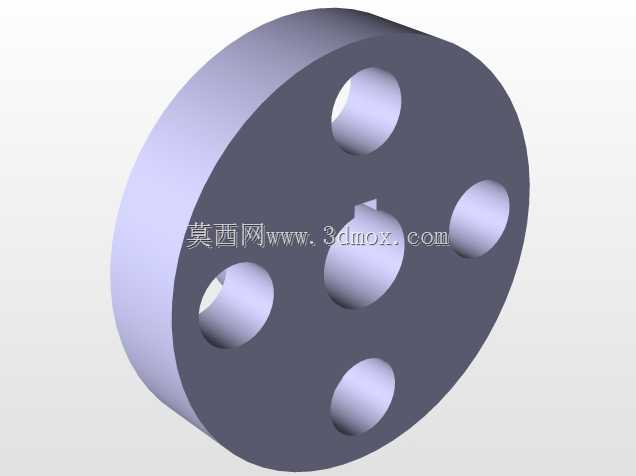

从结构组成来看，这套联轴器主要由两个带连接法兰的半联轴器、中间衬套、周向均布的锁紧螺栓组件构成，两个半联轴器分别通过轴孔与键槽和主动轴、从动轴配合固定，中间衬套嵌套在两个半联轴器的对接位置，通过周向螺栓的预紧力让衬套与两个半联轴器的接触面产生足够的摩擦力，同时配合接触面的咬合作用传递扭矩。和齿式、膜片式挠性联轴器相比，这种衬套结构没有复杂的啮合齿面或者薄壁弹性元件，零件数量少，加工难度低，日常维护不需要频繁加注润滑脂或者更换易损弹性件，在中小扭矩、转速平稳的传动场景下可靠性表现十分突出。

设计这类联轴器时，首先要匹配所连接轴的轴径范围，半联轴器的轴孔公差通常选取H7/k6的过渡配合，既保证装配时的同轴度基础，又避免过盈量过大导致装配拆卸困难，键槽的尺寸按照对应轴径的平键标准选取，键槽的对称度公差控制在0.02mm以内，避免键连接出现偏载。中间衬套的选材通常会根据工况调整，常规工况下选用45号钢调质处理即可，表面粗糙度控制在Ra1.6，保证和半联轴器接触面的贴合率；如果是有一定缓冲需求的场景，也可以选用尼龙或者聚氨酯材质的衬套，能进一步吸收传动过程中的小幅振动，降低运行噪音。周向的锁紧螺栓数量通常根据传递扭矩的大小选取4-6个，沿法兰圆周均匀分布，螺栓的预紧力要按照计算值统一施加，避免单个螺栓受力过大引发断裂，同时保证衬套整个圆周面的压力均匀，不会出现局部打滑的问题。

安装边界方面，这类联轴器的径向尺寸比同规格的凸缘刚性联轴器略大，设计安装空间时需要预留出螺栓拆装的操作空间，也就是法兰外径外侧要留出至少能放入套筒扳手的操作距离，轴向尺寸则要考虑衬套的安装余量，两个半联轴器对接端面之间要预留出衬套厚度对应的间隙，避免轴系热胀冷缩时两个半联轴器发生硬顶。在补偿能力上，常规钢制衬套的结构可以补偿0.2-0.5mm的径向偏移，1°以内的角向偏差，以及1-2mm的轴向窜动，完全能覆盖常规工业设备安装时的对中误差范围，不需要额外增加复杂的补偿机构。

实际选型应用时，要注意这类联轴器不适合用在重载冲击、转速频繁正反转的工况，因为衬套和半联轴器之间的摩擦力传递在冲击负载下容易出现打滑，长期打滑会导致接触面磨损加剧，传动精度下降。而在平稳传动的中小功率场景下，比如小型离心泵和电机的连接、仪表设备的传动杆连接、轻型输送带的辊轴连接，这种结构的联轴器安装便捷，对中要求低，运行过程中不需要复杂维护，综合使用成本远低于其他结构的挠性联轴器。建模过程中，所有配合面的形位公差、螺栓孔的位置度都要在三维模型中明确标注，方便后续加工时直接提取尺寸，周向均布的螺栓孔可以通过阵列特征完成，保证位置精度，衬套和半联轴器的配合面要做贴合检查，避免出现干涉或者间隙过大的问题，装配完成后要模拟轴系存在偏差时的运动状态，确认在允许的补偿范围内不会出现零件干涉，保证实际运行时的可靠性。
