车床用手动锁紧式尾座结构设计

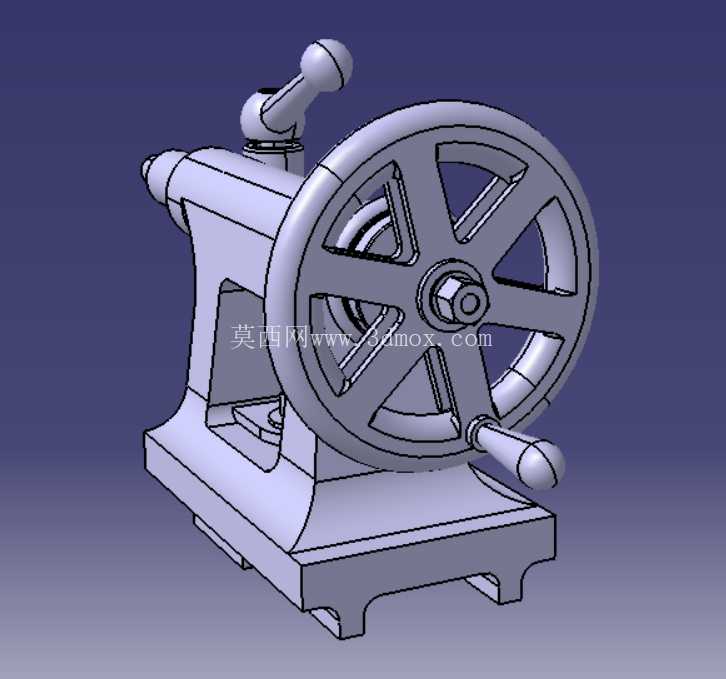

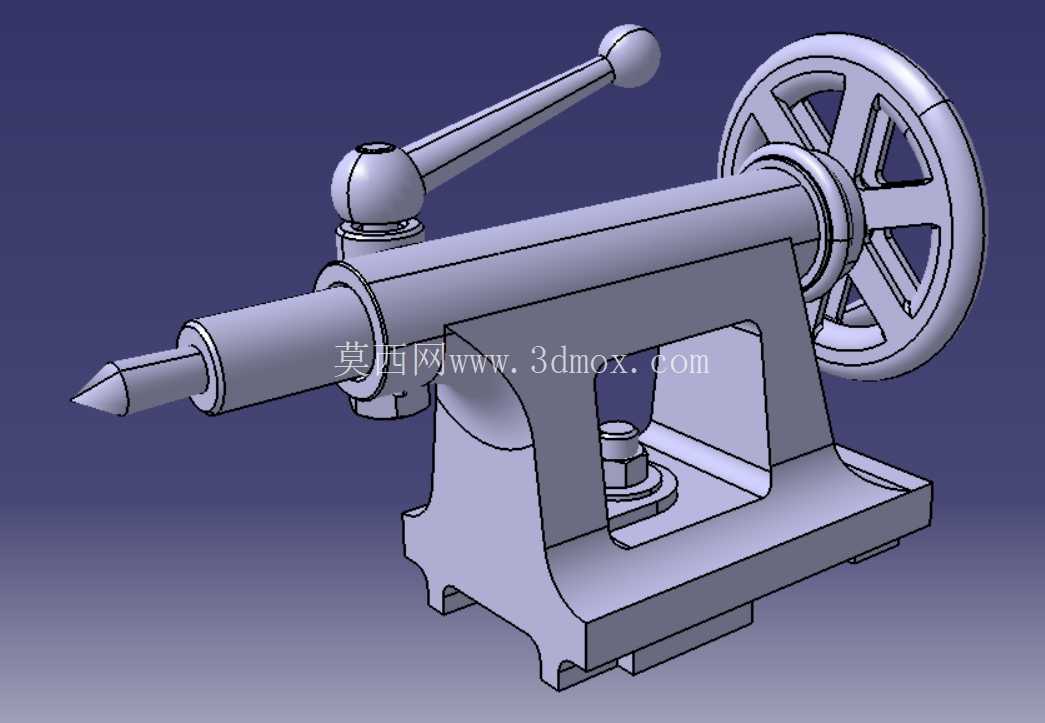

在普通卧式车床、小型外圆磨床以及部分专用回转加工设备的布局中，尾座是与主轴箱正对布置的核心配套部件，主要承担轴类、套类零件装夹时的回转中心顶持作用，抵消加工过程中刀具切削带来的径向与轴向载荷，避免长轴类工件因悬伸过长出现颤振、弯曲变形，直接影响工件的加工圆度、同轴度等形位公差精度。这款尾座采用经典的卧式悬臂布局，整体底座为带安装槽的铸铁式结构，底座上开设的通长T型槽可配合机床床身的导轨压板完成位置固定，适配不同长度工件的装夹需求，安装时需保证尾座套筒轴线与主轴轴线的同轴度误差控制在0.02mm/100mm以内，避免顶持时工件出现别劲、研伤顶尖孔的问题。尾座的核心运动部件为内置的莫氏锥孔套筒，套筒前端可安装不同规格的固定顶尖、回转顶尖或是钻夹头、铰刀等孔加工刀具，通过尾部手轮的旋转带动套筒内部的丝杠副实现轴向进给，手轮采用轮辐式结构，握持力臂充足，操作人员单手即可完成快速进退操作，手轮与丝杠的连接位置设置有刻度环，可实现0.1mm级别的进给量微调，满足钻铰孔工序的深度控制需求。锁紧机构采用偏心压块式设计，侧置的操作手柄扳动后可通过内部偏心轴带动压块抱紧套筒外壁，在顶持到位后快速锁死套筒位置，避免加工过程中套筒受轴向力出现回缩移位，相比传统的螺纹顶紧结构，偏心锁紧的操作效率提升60%以上，且锁紧力均匀，不会出现套筒局部变形导致的进给卡滞问题。底座与上部体之间设置有调节螺栓，可针对车削锥面的需求进行小角度偏移调整，偏移量范围为±15mm，调整时通过两侧的调节螺钉推拉上部体相对底座产生横向位移，配合刻度标识可准确控制偏移量，完成小锥度长轴类零件的车削加工。从结构设计的细节来看，套筒与本体的配合面采用H7/h6的间隙配合，表面淬火硬度达到HRC45-50，保证长期往复运动下的耐磨性，内部丝杠采用梯形螺纹，具备自锁特性，即使锁紧机构未完全锁死，也能承受一定的轴向顶持力不会自行回缩。尾座整体的安装边界需匹配对应机床的床身导轨宽度，底座的底面设置有与导轨贴合的导向面，安装时需刮研贴合面保证接触率达到80%以上，避免尾座在受切削力时出现偏移。在实际加工场景中，这类尾座不仅可用于常规轴类零件的双顶装夹，还可搭配不同辅具完成深孔钻、套料、内孔铰削等工序，部分改装场景下还可在套筒位置安装攻丝夹头完成小直径内螺纹的加工，适配多品种小批量的机加工车间使用需求。日常维护时需定期向套筒的注油孔加注锂基润滑脂，保证套筒与本体配合面的润滑，避免出现研伤，同时定期检查锁紧机构的压块磨损量，当压块磨损量超过1mm时需及时更换，避免锁紧失效导致的加工安全隐患。
