带安装底座法兰式脚踏支撑轴承结构

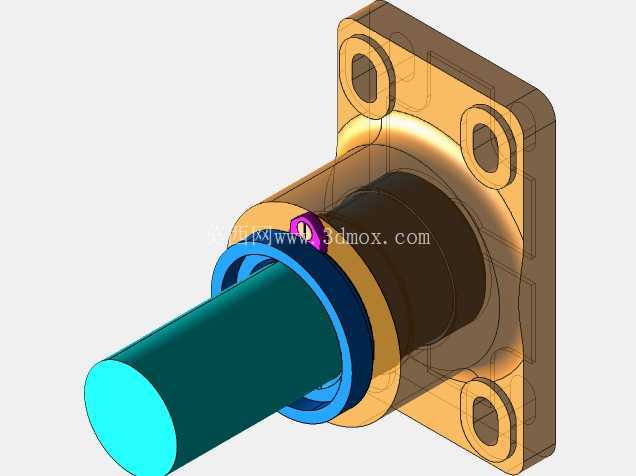

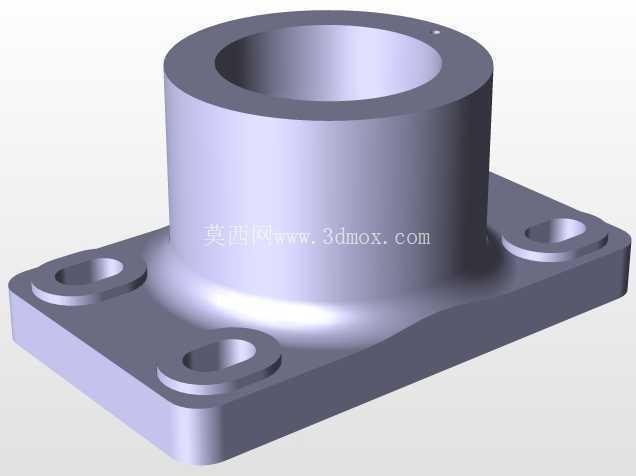

　　在轻工装配生产线、脚踏式冲压设备、纺织机械的脚踏操作机构以及小型锻压设备的人力输入环节，这类带安装底座的法兰式脚踏支撑轴承是核心的回转支撑部件，主要承担脚踏动作过程中转轴的径向承载与轴向定位作用，避免转轴在反复踩踏受力过程中出现偏摆、窜动问题，保障脚踏力能够平稳传递到后端的执行机构，减少操作过程中的卡滞与晃动。从结构设计逻辑来看，该轴承组件采用一体化带安装耳的法兰底座作为承载基体，底座上设置两个对称的长圆形安装孔，可适配一定范围内的安装孔位偏差，降低现场安装时的对位精度要求，安装孔采用沉台设计，螺栓锁紧后头部不会突出底座平面，避免与周边运动部件发生干涉。

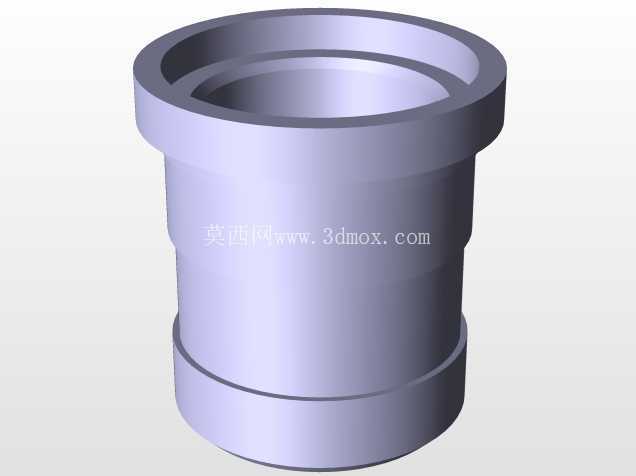

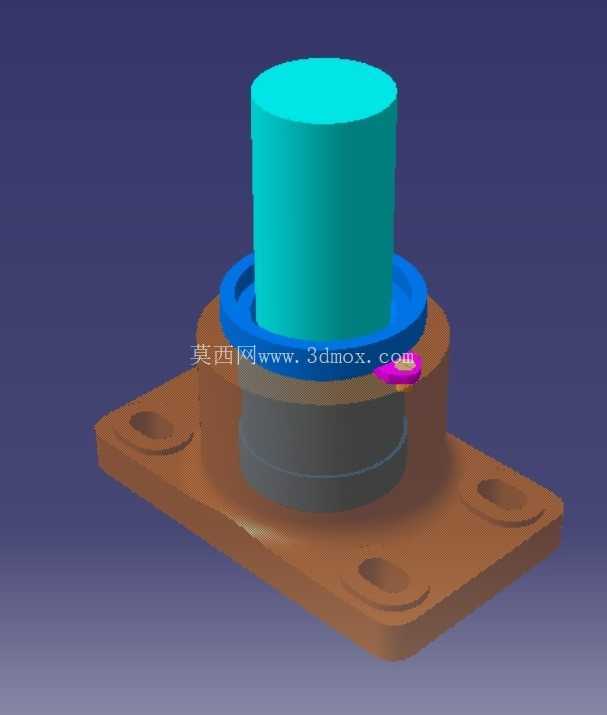

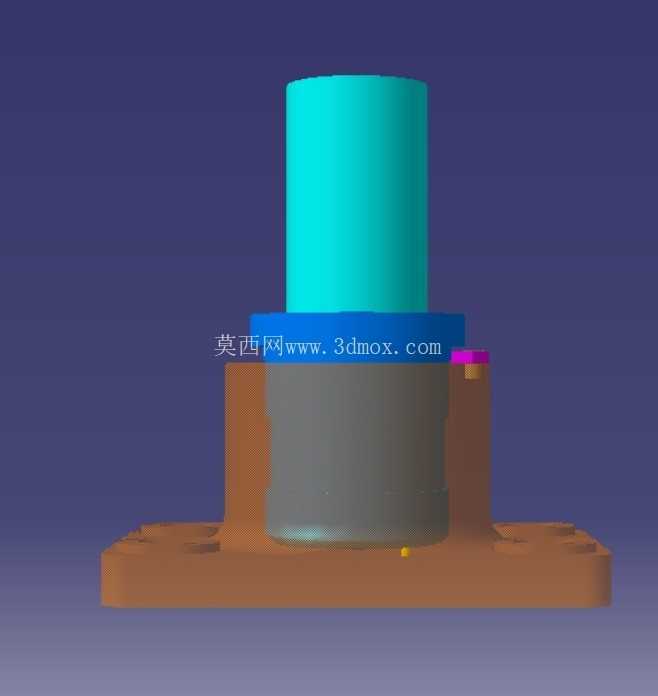

　　底座上方的轴承座腔体与内部轴套采用过盈配合装配，轴套选用耐磨铜合金材质，可在无频繁润滑的工况下长期承受反复的径向冲击载荷，适配脚踏操作时的间歇性冲击力特性，相比滚动轴承更适合低速、重载、有冲击的人力操作场景。上部的蓝色挡圈为轴向定位结构，卡在转轴的环槽内，限制转轴的轴向窜动行程，避免转轴在踩踏复位过程中从轴承座内脱出，挡圈旁设置的小型注油点可定期加注润滑脂，延长轴套与转轴的配合使用寿命。中心的转轴采用阶梯轴设计，上部伸出段用于安装脚踏摆杆，轴径与摆杆安装孔采用过渡配合，通过平键传递扭矩，下部轴段与轴套配合的表面做淬火处理，表面硬度达到HRC45-50，降低长期反复转动带来的磨损量。

　　从安装边界尺寸来看，法兰底座的两个安装孔中心距适配常规脚踏机构的安装架尺寸，底座整体厚度满足M8螺栓的锁紧深度要求，不会因为螺栓拧入深度不足导致锁紧失效；转轴伸出端的高度预留了摆杆安装的轴向空间，同时预留了锁紧螺母的安装位置，可根据摆杆的实际厚度调整轴向锁紧位置，适配不同厚度的摆杆安装需求。在实际应用场景中，这类轴承组件通常安装在设备机架的下部脚踏位置，操作人员踩踏脚踏摆杆时，转轴在轴承内做小角度往复回转，轴承需要承受垂直方向的踩踏冲击力以及摆杆带来的径向偏载，因此底座的安装面设计有0.2mm的平面度要求，保障安装后轴承座的轴线与安装面垂直，避免转轴转动时出现别劲问题。

　　设计过程中特意将轴承座与安装底座做成一体化铸造结构，相比分体式装配结构减少了装配累积误差，同时提升了整体的结构刚性，在承受大冲击力踩踏时不会出现底座变形问题。内部的轴套与转轴配合间隙控制在0.02-0.05mm之间，既保证转动过程无明显旷量，又不会因为间隙过小导致转动卡滞，在车间多粉尘的工况下，轴承座上部的挡圈还附带防尘作用，可阻挡大部分粉尘进入轴套配合面，减少磨粒磨损带来的精度下降。针对脚踏操作的复位需求，轴承座侧面预留了扭簧安装位，可配套安装复位扭簧，在操作人员松开脚踏后自动带动转轴复位，不需要额外设置复位机构，简化了整体脚踏机构的设计复杂度。在设备维护层面，该结构的拆解难度较低，只需要拆下上部的轴用挡圈，就可以将转轴从轴承座下方抽出，更换磨损的轴套即可完成维护，不需要整体更换轴承组件，降低了设备的后期维护成本。
