阀门配套叉形接头叉端结构设计

在工业流体控制的管路系统里，阀块作为集成式液压、气动控制的核心载体，其配套的传动连接件直接决定了执行端动作传递的可靠性，叉形接头的叉端正是这类传动链路里的关键受力零件。日常接触的化工管路截断阀、液压系统换向阀组、气动调节阀门的手动或动力执行端，经常会用到这类叉形结构来完成动力的铰接传递，它的核心作用是通过双铰接耳的结构，和配套的销接杆件形成可小角度摆动的活动连接，把直线推杆的推力或者手动操作的扭矩，平稳传递到阀块的阀芯驱动端，避免刚性连接在安装同轴度偏差、工作振动工况下出现的卡滞、别劲问题。

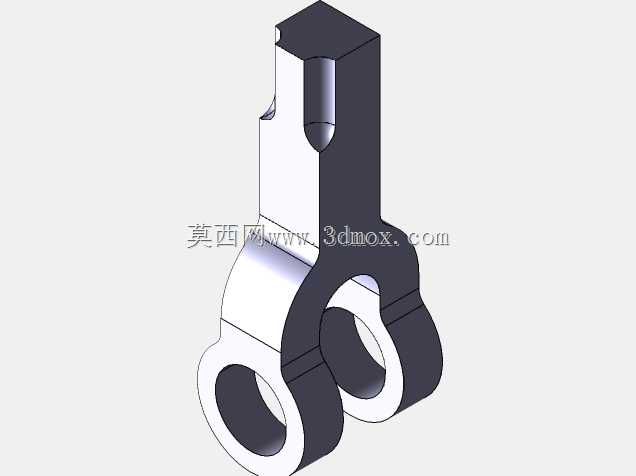

从结构设计逻辑来看，这个叉端零件的上部是和驱动杆件配合的卡接槽结构，槽内做了圆弧过渡的避让设计，一方面是为了在装配时给对接件的端部圆弧留出活动余量，另一方面也能减少应力集中——毕竟阀门在频繁开关的过程中，这个位置会反复承受交变的推拉力，直角棱边很容易在长期载荷下萌生疲劳裂纹。下部的双铰接耳是整个零件的核心受力区，两个同轴的销孔需要严格保证同轴度公差，实际加工时通常会采用一次装夹镗孔的工艺来保证孔位精度，避免装配后销轴出现别劲，导致铰接部位磨损过快。两个耳片的厚度是根据额定传递载荷来核算的，要保证在阀门最大操作力下，耳片的剪切应力、孔壁的挤压应力都在材料许用范围内，同时还要兼顾安装空间的限制，不能因为耳片过宽导致和周边的阀块安装螺栓、管路接头产生干涉。

在安装边界的考量上，这个零件的上部卡接槽宽度要和对接的驱动杆端部尺寸匹配，槽底的圆弧半径要略大于对接件的端部圆角，保证摆动过程中不会出现硬接触；下部两个耳片的内间距要刚好容纳对接的单耳连接端，间隙控制在零点几毫米的范围，既不能间隙过大导致传动过程中出现空程、冲击，也不能间隙过小导致装配困难、活动卡滞。销孔的直径要和选定的销轴采用间隙配合，配合公差通常选H8/f7这类常用的转动配合精度，同时要预留润滑脂的填充空间，部分工况下还会在耳片外侧设计挡圈槽，用来安装轴用挡圈限制销轴的轴向窜动，避免设备运行过程中销轴脱出引发传动失效。

实际应用场景里，这类叉端接头不仅用在阀门领域，在一些小型工装夹具、轻工机械的连杆传动机构里也能看到类似结构，但针对阀块使用的场景，设计时会额外考虑介质环境的影响——如果是用在腐蚀性流体的管路上，零件材料会选不锈钢或者做表面防腐处理，避免长期接触渗漏的介质导致锈蚀卡滞；如果是用在高压液压阀组上，还会对零件做调质处理提升整体强度，承受更高的操作载荷。建模过程中，这类零件的特征逻辑很清晰：先通过拉伸做出主体的基体轮廓，再对上部的卡接槽做切除，槽端的圆弧过渡要和对接件的运动包络匹配，之后切除下部的两个销孔，对所有的棱边做工艺倒角，避免加工后出现锐边割手、装配时刮伤配合件的问题，同时在应力集中的槽根、耳片和主体衔接的位置做圆角过渡，提升零件的疲劳强度。

很多刚接触结构设计的工程师做这类零件时，容易忽略铰接摆动的角度校核，只按照静态装配的尺寸来建模，实际装配后才发现当阀杆走到全开或者全关位置时，叉端的耳片会和周边的结构碰擦，导致阀门行程不足。正确的设计流程应该是先确定整个传动链路的运动行程，算出铰接点在两个极限位置的摆动角度，再根据这个角度来校核叉端的外形轮廓，保证在全行程范围内都不会和周边零件产生干涉，同时还要预留一定的安全余量，抵消零件加工、安装时的位置偏差带来的影响。另外销孔的位置精度也很关键，两个耳片的孔同轴度如果超差，装配后销轴会被强行掰弯，不仅操作力矩会变大，长期运行还会导致销轴和孔的异常磨损，缩短整个传动机构的使用寿命，所以在建模时就要把同轴度、孔位的位置度公差要求标注清楚，给后续的加工环节明确精度指引。
