立式侧连法兰式泥浆粗滤器结构模型

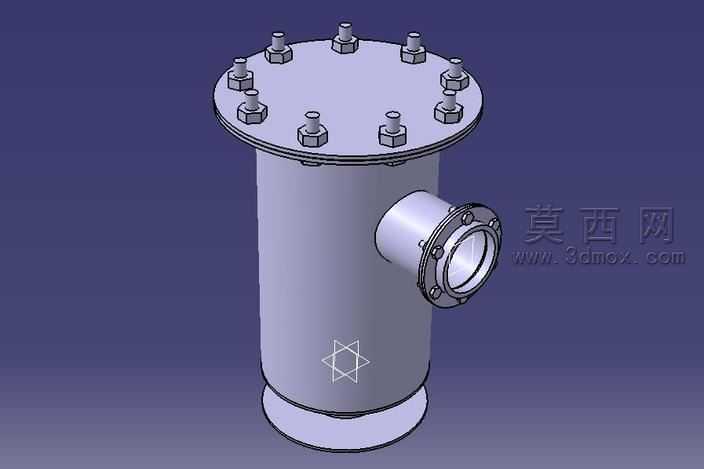

本模型为立式侧连法兰式泥浆粗滤装置，采用三维参数化建模完成全结构1:1还原，建模过程中先以旋转特征构建主体立式圆柱罐体，罐体底部设置圆形承托底座，顶部为平盖式法兰端盖结构，端盖与罐体上沿的法兰盘通过周向均匀排布的六角头螺栓与配套螺母实现紧固密封，建模时对每一组螺栓螺母都做了精确的装配约束，还原真实设备的紧固件排布逻辑，保证各部件无干涉错位。罐体侧面设置侧向连通接口，接口采用带螺栓孔的法兰盘结构，法兰盘端面预留密封面结构，可与外部输送管路实现对接装配，罐体表面设置六角星形标识位，还原实体设备的标识特征。材质渲染方面，罐体主体采用哑光金属碳钢材质，表面做轻度磨砂质感处理，还原工业钢制罐体的真实视觉效果，螺栓螺母采用同系金属材质但做了边缘高光强化，突出紧固件的轮廓结构，法兰密封面做了细微的粗糙度区分，体现密封面的加工精度差异，整体渲染采用工业蓝渐变背景，突出设备主体的结构轮廓，各部件的光影过渡自然，清晰展现罐体、端盖、侧接口、紧固件的装配层次。结构设计上，该粗滤器为直通式粗滤结构，介质从侧部法兰接口进入罐体内部，经内部粗滤组件拦截大颗粒杂质后从底部连通结构排出，配套的排气管路延伸至舱底位置，可及时排出罐内积存气体，避免气阻影响过滤流通效率，顶部法兰端盖采用周向均布螺栓的紧固方式，既保证承压状态下的密封可靠性，也便于后期拆卸清理内部滤件、维护更换易损部件。建模过程中对各部件的壁厚、法兰盘厚度、螺栓规格、接口通径都做了符合工业规范的参数设定，所有装配关系都遵循实际设备的安装逻辑，可直接用于结构展示、教学演示、方案评审等场景，完整还原了泥浆粗滤设备的典型立式侧接结构特征。
