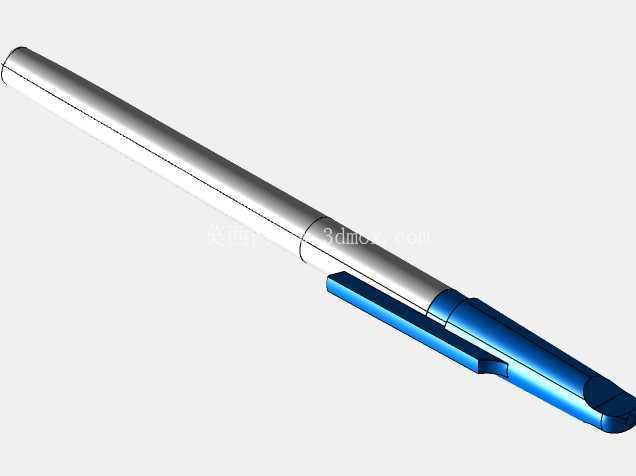

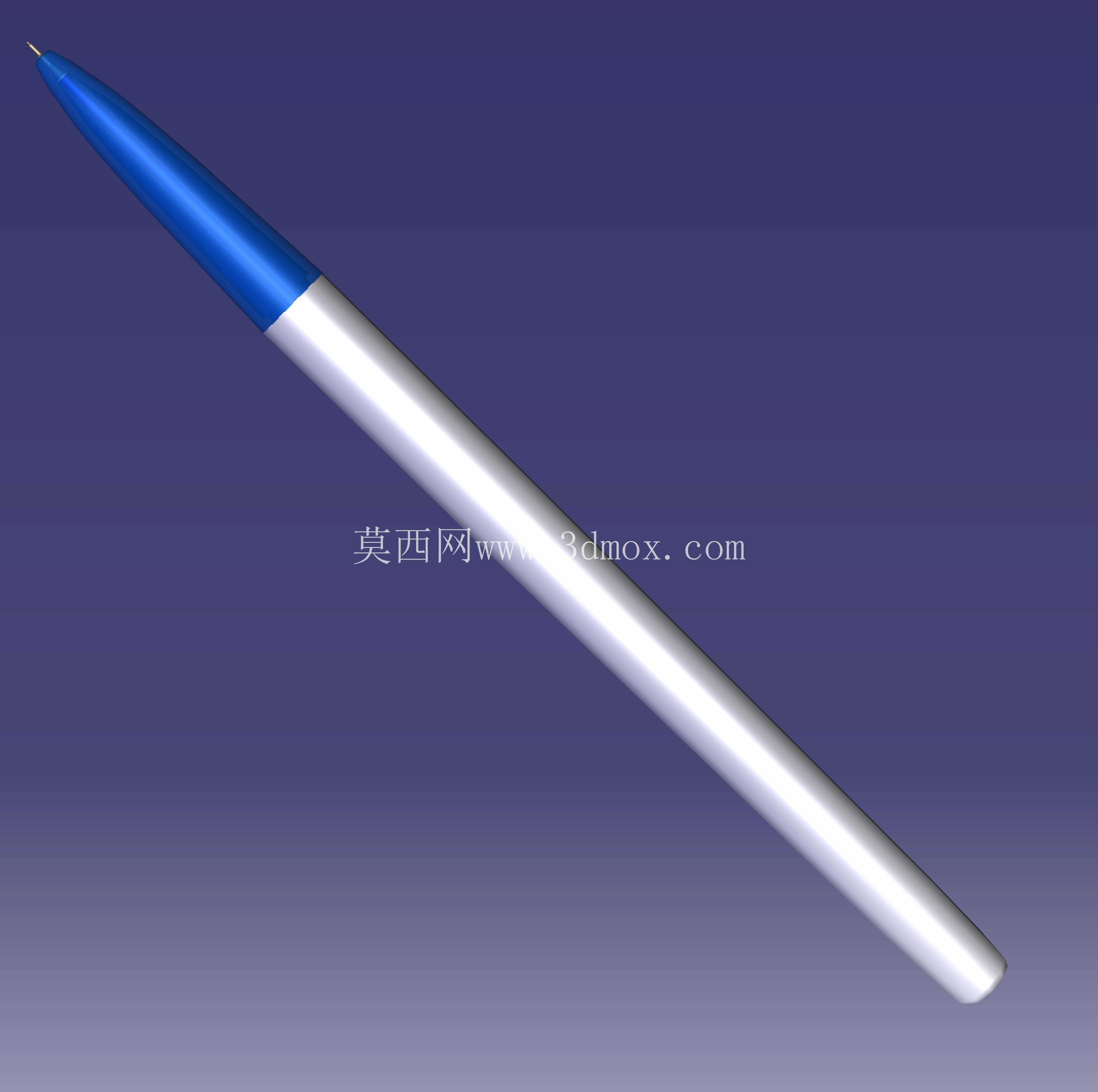

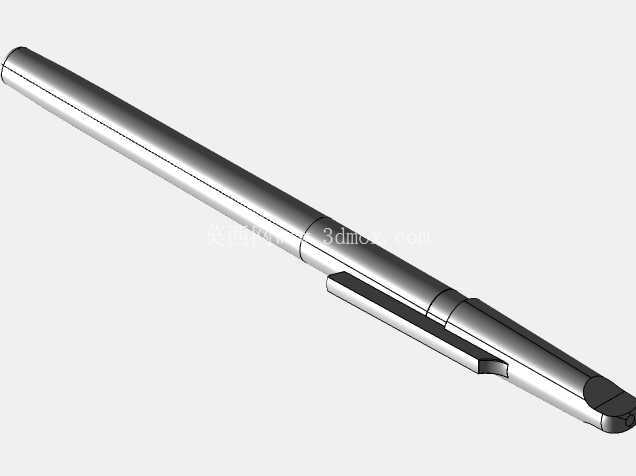

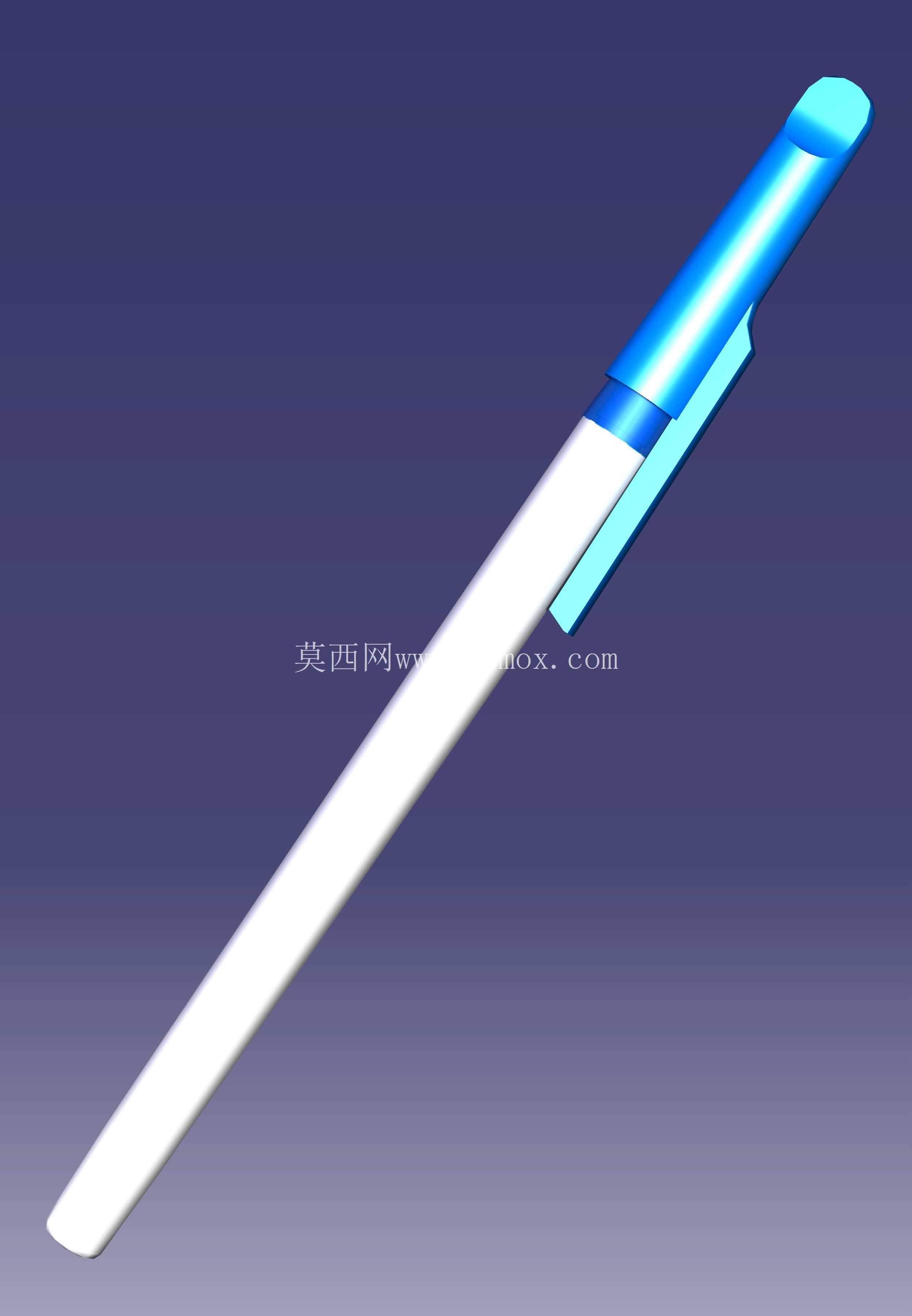

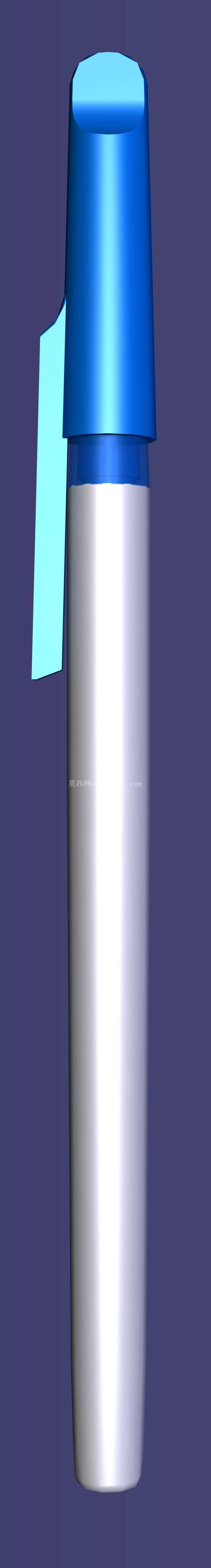

按扣式便携圆珠笔外观结构三维数模

　　日常办公场景中，按动式圆珠笔是桌面高频使用的书写工具，这款数模还原的是常见的侧按式便携圆珠笔结构，整体采用流线型笔身设计，笔杆主体为圆柱渐变形态，从笔尾到笔尖位置直径逐步收窄，握持区域做了细微的磨砂面结构预留，避免长时间书写打滑。笔夹部分集成在笔帽侧方，采用一体化悬臂结构，夹片厚度控制在1.2mm，既保证夹持在笔记本、工装口袋时的弹性夹紧力，又不会因为夹力过大在纸张或布料表面留下压痕，夹片末端做了圆弧过渡处理，插拔时不会勾扯纤维。

　　从结构设计逻辑来看，这款笔的内部预留了标准弹簧按动机构的安装空间，笔身内腔直径匹配通用0.5mm、0.7mm笔芯的外径尺寸，笔芯安装位的轴向长度预留了120mm的空间，兼容市面上绝大多数通用型按动圆珠笔芯，不需要定制专用替换芯。笔帽和笔身采用卡扣式连接，配合面做了0.1mm的过盈量设计，日常插拔不会松脱，同时拆解更换笔芯时不需要额外工具，徒手即可完成拆分。笔尖位置的伸缩孔做了导向倒角，笔芯伸出时不会出现偏斜，书写时笔尖晃动量控制在0.05mm以内，保证书写线条的流畅度。

　　外形尺寸方面，整笔闭合状态下总长度为145mm，笔身最大直径11mm，笔夹突出笔身表面4mm，整体轮廓没有尖锐棱角，放在工装口袋中不会剐蹭衣物，也不会因为磕碰导致笔帽意外脱落。表面处理上，笔身主体预留了光面注塑的外观面，笔夹和笔帽按动区域做了亮面高光处理，和笔身的半哑光面形成视觉区分，按动按键的位置做了内凹的弧面设计，手指按压时的贴合度更好，按动行程设置为4mm，按压力度控制在15N左右，按压反馈清晰，不会出现卡滞或者按动无力的情况。

　　在实际应用场景中，这类便携圆珠笔除了日常办公书写，也常作为工业生产现场的记录工具，笔身的抗摔结构做了针对性强化，笔尾位置设置了1.5mm厚的防撞胶位，从1.2m高度自由跌落到水泥地面时，内部的按动机构不会出现错位，笔身也不会出现开裂。笔夹的悬臂长度做了优化，最大张开角度可以达到30度，能够夹持在厚度5mm以内的笔记本封皮、工作服口袋边缘，甚至可以临时夹在设备操作面板边缘，方便随时取用。

　　建模过程中，所有配合面都做了拔模斜度处理，拔模角度设置为1.5度，完全符合注塑模具的生产要求，不需要后期做结构修改即可直接开模生产。笔身的分模线设置在笔身的侧方隐蔽位置，外观面上不会留下明显的合模痕迹，表面处理的预留厚度均匀，后续做丝印logo、UV涂层等表面工艺时，不会出现涂层厚薄不均的问题。内部的筋位布局均匀，笔身壁厚控制在1.8mm，既保证了整体结构强度，又不会因为壁厚过大导致注塑时出现缩痕，整体重量控制在12g左右，长时间握持书写不会产生明显的负重感。
