乘用车多辐条轻量化铝合金轮毂结构

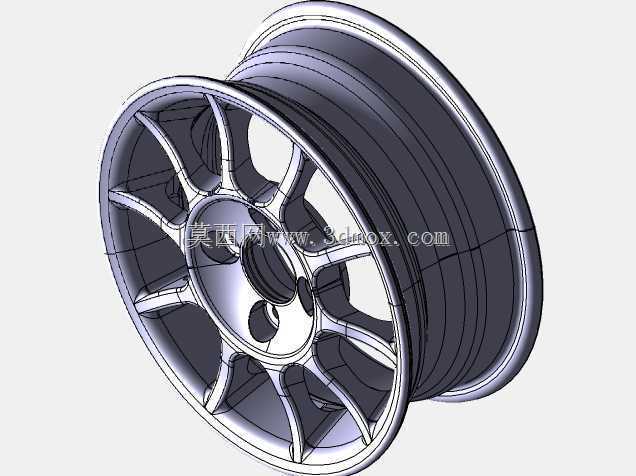

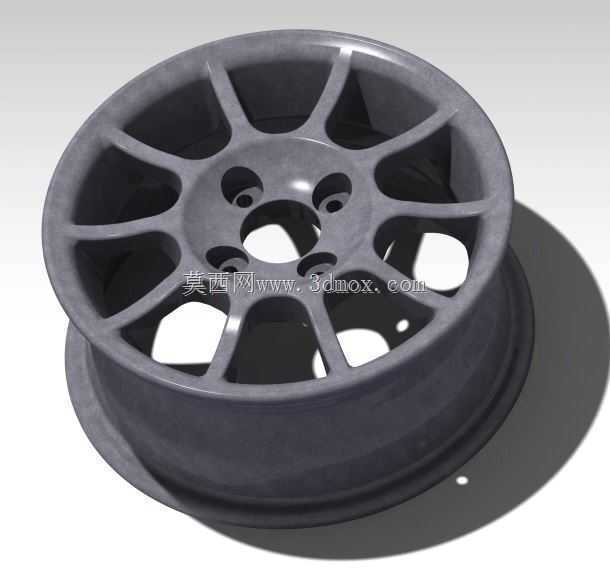

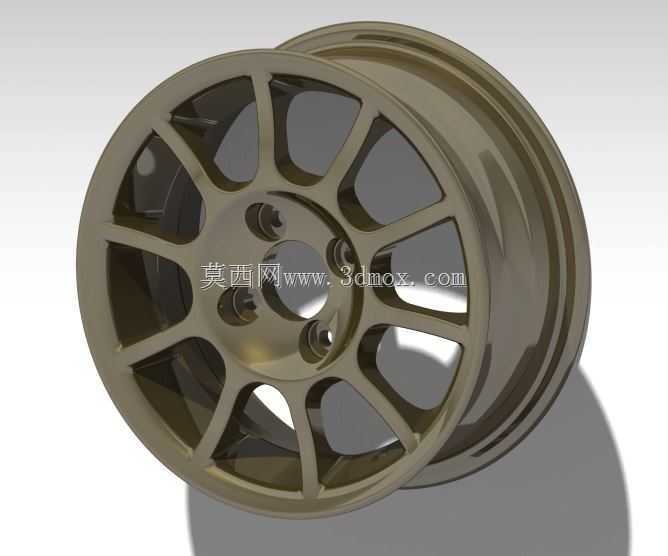

　　该作品呈现的是一款面向小型乘用车的铝合金轮毂结构，整体采用多辐条放射式布局，轮辋、轮辐、安装盘与中心孔区域形成完整承载闭环。轮毂在整车中并不只是外观件，它直接连接轮胎与转向节，承担车辆自重、加速制动扭矩、转弯侧向力以及路面冲击载荷，因此建模时需要同时兼顾造型曲面、装配边界和受力路径。

　　从实际使用场景看，这类轮毂多用于城市道路乘用车，在日常行驶中会频繁经过铺装路面接缝、减速带、坑洼和低速冲击。轮辋外侧需要与轮胎胎圈可靠贴合，内侧则要为制动盘、制动卡钳和转向节留出足够空间。模型中轮辐采用分叉式开窗结构，视觉上较为轻盈，工程上也有利于制动系统散热。车辆连续制动时，制动盘产生的热量可以通过辐条间的大面积开口快速散出，减少热积聚对轮胎和制动性能的影响。

　　结构设计的核心集中在中心安装区域。中心孔承担与轮毂轴头的对中作用，周围螺栓孔按照乘用车常见节圆分布，用于将轮毂锁紧在轮毂轴承或转向节法兰上。螺栓孔周边材料厚度需要保持连续，避免在拧紧和交变载荷下出现局部应力集中。轮辐与轮盘过渡处采用圆滑曲面连接，而不是尖锐转角，这种处理能够让弯曲载荷从轮辐向中心盘逐步传递，降低疲劳裂纹萌生风险。

　　轮辋部分按照轮胎装配需求形成桶状轮廓，外缘带有轮唇和胎圈座结构。胎圈座是轮胎充气后密封和传力的关键区域，其直径、锥度和圆角直接影响轮胎安装稳定性。若该处尺寸偏差过大，可能造成轮胎漏气、跳动或高速行驶抖动。轮辋内侧还需考虑气门嘴安装位置以及平衡块贴附空间，模型在外观表达之外，也保留了这些维修和装配环节需要关注的结构特征。

　　外形尺寸方面，该类轮毂的设计边界主要由轮胎规格、轮拱空间、制动包络和转向角共同决定。轮径增大可以改善外观和制动容纳能力，但会改变轮胎外径、车速表匹配和悬架运动特性；轮宽增加可以提升轮胎接地面积，却可能带来擦碰翼子板或悬架部件的风险。偏距则决定轮毂安装面相对于轮辋中心线的位置，偏距过小会使轮距外扩，过大则可能使轮毂向内侧靠近卡钳和减振器。因此在三维设计中，不能只追求辐条造型，还要把轮胎外廓、转向极限位置、制动卡钳轮廓和悬架跳动空间一起纳入检查。

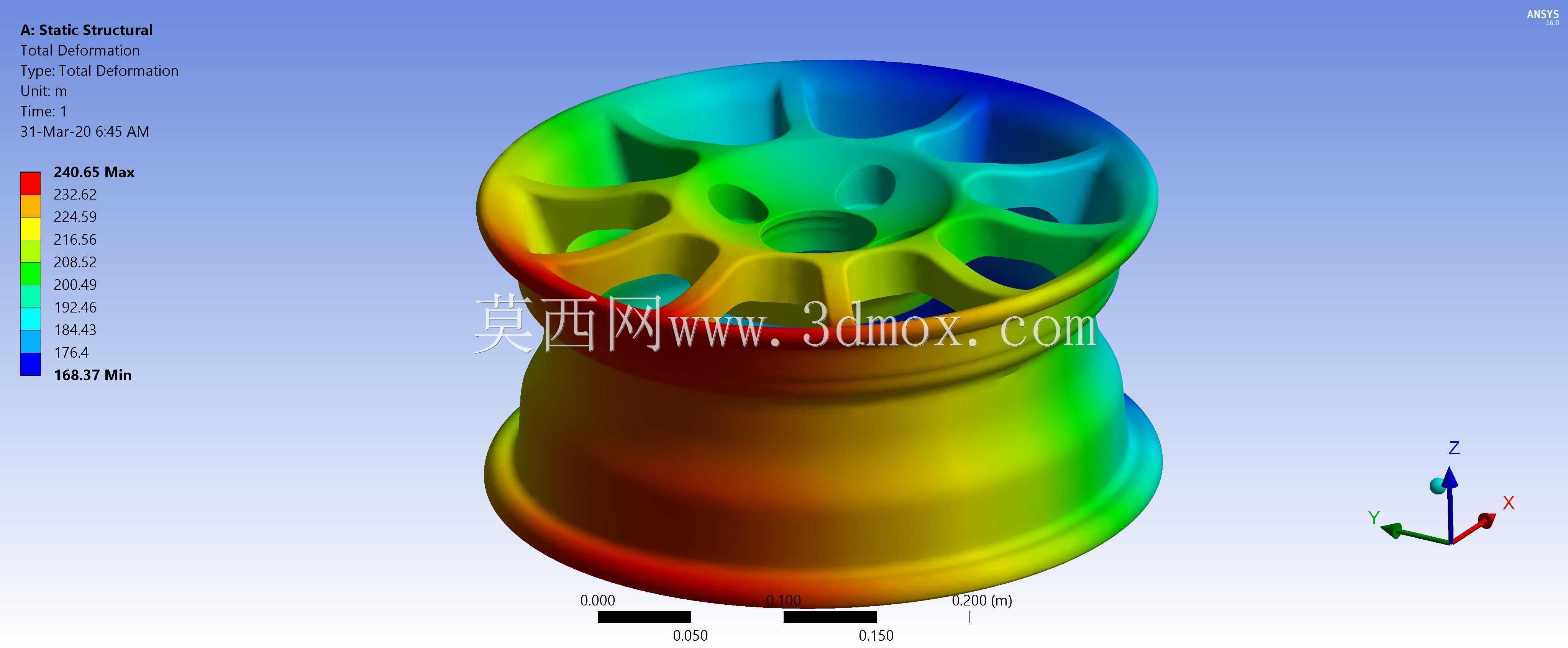

　　建模思路上，可先以旋转方式建立轮辋基础回转体，确定胎圈座、轮缘和内桶轮廓；再通过草图绘制单根辐条的截面与走向，利用阵列形成均匀分布的轮辐结构；最后处理中心孔、螺栓孔、气门嘴孔和各类圆角。辐条表面具有明显的立体拔模和曲面转折，适合通过曲面建模与实体修剪结合完成。对于后续工程分析，可在螺栓孔附近、轮辐根部和轮辋过渡区划分较细网格，分别施加径向载荷、弯曲载荷和充气压力，观察应力分布与变形趋势。

　　在轻量化方面，开窗式轮辐能够去除低承载区域材料，但开孔数量和辐条宽度不能脱离强度约束。辐条过少会使单根辐条承担更高弯矩，辐条过薄则可能在冲击工况下发生开裂；反之，材料堆积过多又会增加簧下质量，影响悬架响应和燃油经济性。较合理的方式是在轮辐根部保留充足截面，在靠近轮辋处逐步收窄，并通过连续圆角让载荷顺畅扩散。

　　该模型适合用于汽车底盘部件教学、轮毂结构方案展示、制动间隙校核以及轻量化设计参考。通过它可以直观理解轮辋与轮胎的配合关系、螺栓孔节圆的对中逻辑、轮辐散热通道以及轮毂在整车承载系统中的作用，对于从事汽车零部件建模、底盘装配和结构校核的人员具有较强的实践参考价值。
