带法兰安装座的滑轮支撑滚刀套筒结构

在轻工输送、物料搬运以及小型传动机构的现场调试与结构搭建环节里，这类带法兰基座的长筒支撑结构是很容易被忽略但又直接影响运行稳定性的基础零件，很多一线做结构改型的工程师都遇到过滑轮安装后同轴度偏差、运行抖动的问题，根源往往就出在支撑座的安装定位设计没有匹配现场的安装边界。

从实际使用场景来看，这个零件核心作用是为滑轮盘提供稳定的安装支撑与回转基准，筒身的内孔是滑轮芯轴的装配通道，设计时需要严格控制内孔的圆柱度与表面粗糙度，避免芯轴装配后出现卡滞或者径向窜动，常规工况下内孔与芯轴采用间隙配合，公差带选H7/g6即可满足中低速回转的使用需求，如果是有冲击载荷的搬运场景，可适当调整配合紧度，同时在筒身内壁预留润滑脂槽，方便后期维护时加注润滑介质，减少芯轴与筒壁的干摩擦磨损。

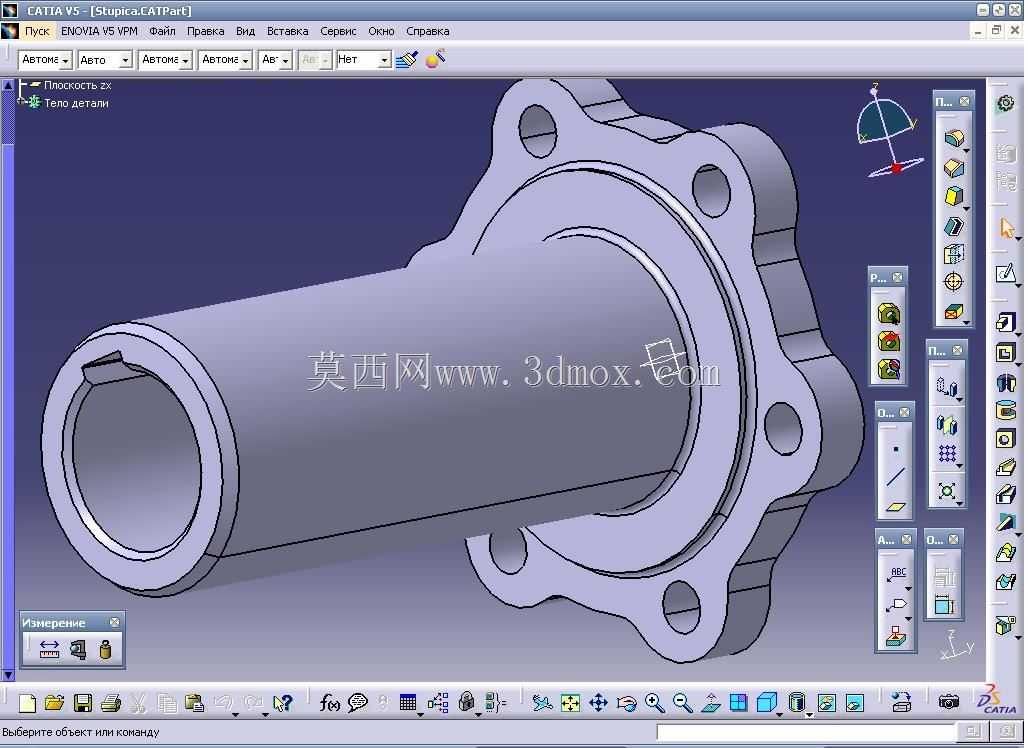

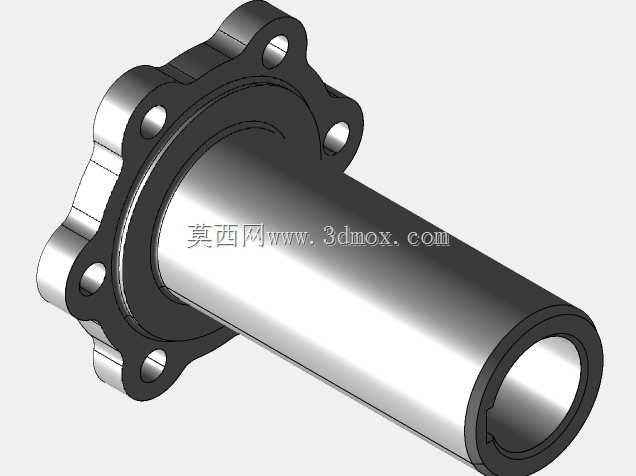

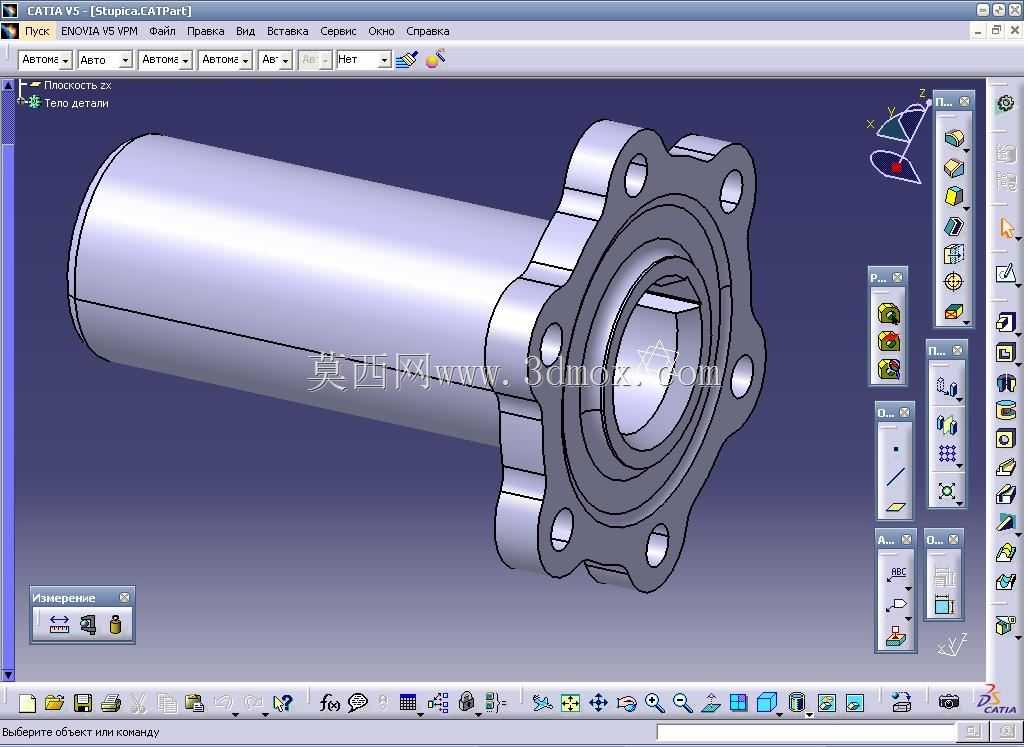

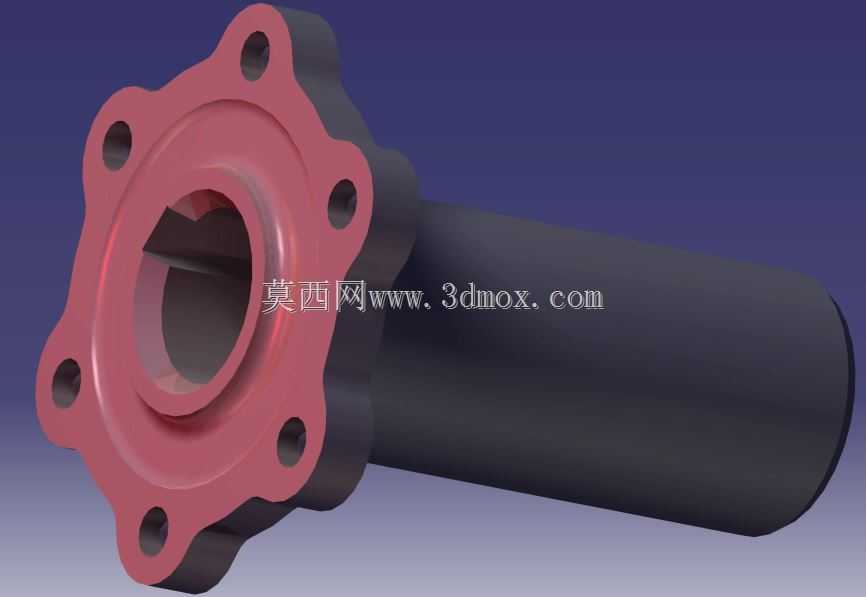

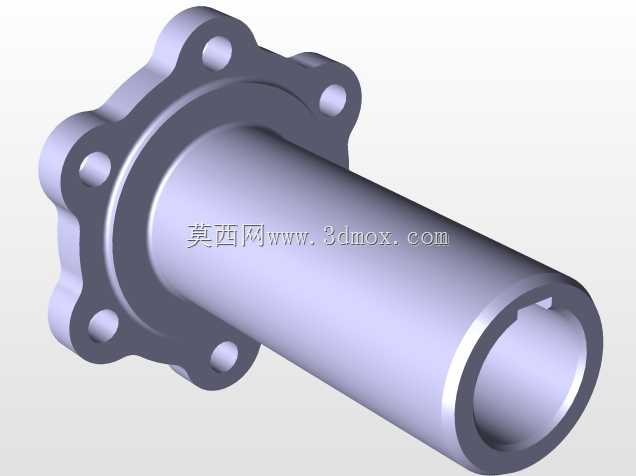

端部的法兰盘是整个零件的安装定位核心，法兰上均匀分布的多个安装孔采用不等边的轮廓布局，这种设计不是随意绘制的，而是为了匹配特定安装面的螺栓孔位，避免安装时出现错位，同时法兰盘的非圆外轮廓能够在有限的安装空间里最大化分布螺栓的锁紧力，相比等直径的圆形法兰，这种轮廓在相同安装空间下能让每个螺栓的受力更均匀，减少长期运行后法兰面因为受力不均出现的翘曲变形。法兰与筒身衔接的位置做了圆弧过渡处理，这个细节是结构强度设计的关键，很多新手建模时容易直接做直角衔接，在做有限元应力分析时就会发现这个位置是明显的应力集中点，设备运行过程中承受径向载荷时很容易在衔接根部出现疲劳裂纹，圆弧过渡的半径需要根据筒身壁厚来匹配，一般取壁厚的0.3-0.5倍就能有效分散应力，提升零件的整体抗载荷能力。

从安装边界来看，筒身的长度需要匹配滑轮盘的轴向安装尺寸，伸出法兰端面的筒段长度要刚好容纳滑轮的轮毂部分，同时留出轴用挡圈或者锁紧螺母的装配空间，不能过长导致滑轮轴向定位失效，也不能过短让滑轮端面与法兰面发生摩擦干涉。法兰盘的端面需要做铣平加工，保证与安装基面的贴合度，平面度公差控制在0.05mm以内就能避免安装后筒身轴线出现偏斜，保证滑轮回转时的端面跳动量在允许范围内。零件的材质选择上，常规无腐蚀的室内工况选用45号钢做调质处理即可，表面做发黑防锈；如果是户外或者有潮湿腐蚀的场景，可以选用304不锈钢材质，或者在钢件表面做镀锌处理，提升耐锈蚀能力。

建模过程中需要重点关注几个尺寸链的校核：首先是法兰安装孔的位置度，要保证与配对安装面的孔位完全匹配，位置度公差控制在Φ0.1mm以内，避免现场安装时螺栓无法穿入；其次是筒身内孔轴线与法兰安装端面的垂直度，这个公差直接决定了滑轮安装后的回转精度，垂直度偏差过大会导致滑轮运行时出现偏摆，加剧皮带或者绳索的磨损，一般工况下垂直度公差取0.02mm/100mm就能满足使用要求；另外筒身的外圆不需要过高的加工精度，因为外圆不参与配合，只要保证壁厚均匀即可，避免加工时因为壁厚不均出现装夹变形。

很多做小型输送设备改型的工程师在选型这类支撑座时，经常会直接选用标准的圆法兰轴承座，但标准件的尺寸往往很难刚好匹配现场的安装空间，尤其是在设备内部空间局促的位置，标准法兰的外轮廓可能会和周边的结构件发生干涉，这时候这类定制化的异形法兰支撑结构就能很好地适配安装空间，在保证支撑强度的前提下，尽可能压缩法兰的占用空间，同时调整安装孔的位置来避开周边的管线或者结构筋板。在实际装配时，法兰面与安装基面之间可以根据需求添加薄铜片或者密封垫片，一方面可以调整筒身的轴向位置，另一方面如果是有防尘防水要求的场景，垫片能够阻挡外界的粉尘或者水汽进入筒身内部，延长内部芯轴的使用寿命。

从结构受力的角度分析，这个零件承受的主要载荷是滑轮传递过来的径向力，绳索或者皮带张紧后产生的径向载荷会通过滑轮芯轴传递到筒身，再通过筒身传递到端部的法兰盘，最终通过法兰上的螺栓分散到设备的安装基座上，所以在设计时除了保证筒身的壁厚满足抗弯强度要求，还要校核法兰安装螺栓的剪切强度，根据最大径向载荷来选择合适规格的螺栓，避免螺栓受剪断裂导致支撑失效。另外筒身的端部内孔可以做小尺寸的倒角，方便芯轴装配时的导入，减少装配时的磕碰，法兰上的安装孔也需要做沉头或者倒角处理，去除钻孔后的毛刺，避免螺栓装配时因为孔口毛刺导致锁紧不到位。
