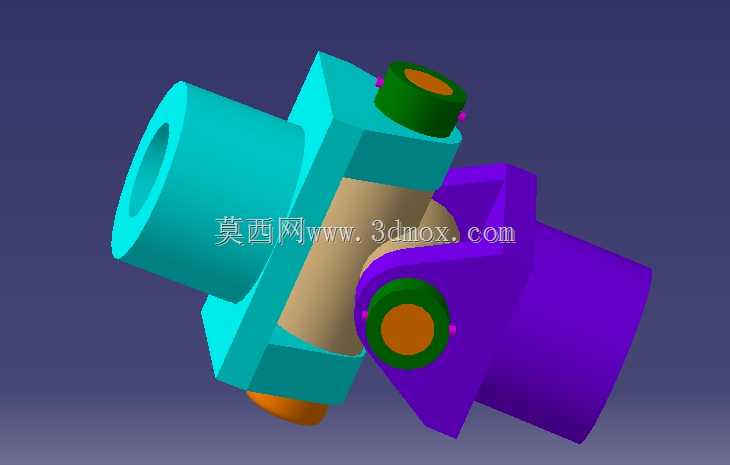

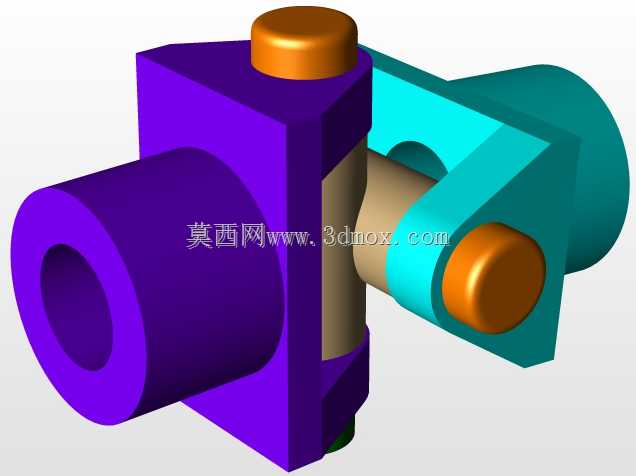

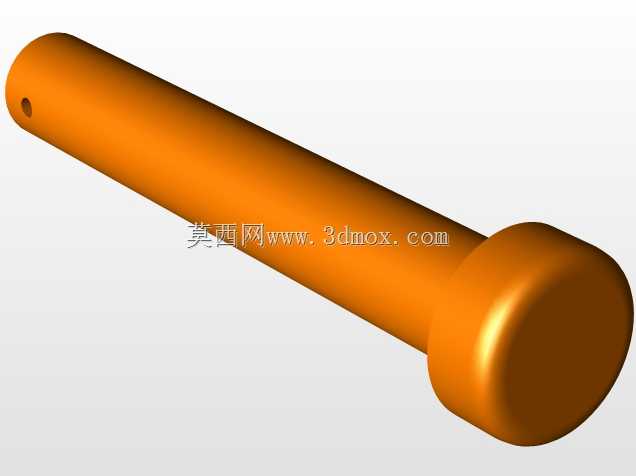

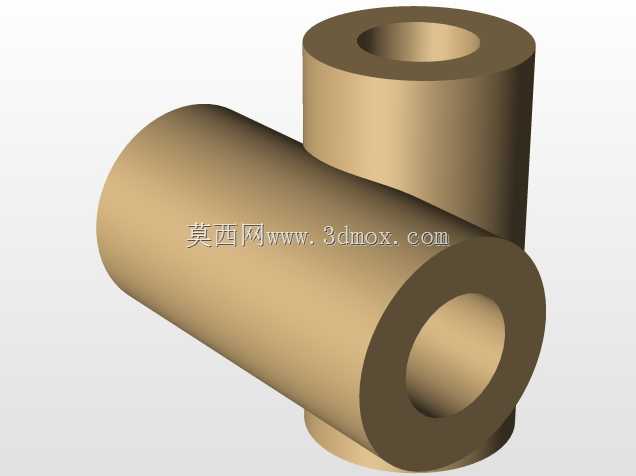

十字滑块式通用联轴器结构设计

在中小功率传动系统的轴系布局中，两轴对中误差的补偿一直是结构设计阶段需要重点考量的环节，这类十字滑块结构的通用联轴器，正是针对安装过程中难以避免的径向偏移、少量角向偏移场景开发的传动连接件，常见于轻工输送设备、小型机床进给单元、仪表类传动机构的轴系对接位置，不需要额外的涨紧或预紧结构，就能在存在一定安装偏差的状态下稳定传递旋转扭矩。

从实际使用的功能特性来看，这类联轴器不需要依赖弹性元件的形变来补偿偏移，中间的十字滑块结构可以在两侧半联轴器的凹槽内做小范围的径向滑动，当主动轴带动一侧半联轴器旋转时，滑块的凸肩会嵌入两侧半联的轴的槽位内，带动从动轴同步转动，滑动过程中自动抵消两轴之间的径向错位，相比刚性凸缘联轴器，它对安装时的同轴度要求更低，能有效避免轴系因强制对中产生的附加弯曲载荷，减少轴承端的额外受力，延长支撑部件的使用寿命；相比弹性套柱销联轴器，它不存在橡胶元件老化失效的问题，在常温、无强腐蚀的常规工况下，维护周期更长，传动过程中没有弹性元件带来的扭转间隙，传动精度更稳定，适合对转速波动要求不高、需要稳定传递扭矩的中低速传动场景。

设计这类联轴器的时候，首先要匹配对接轴的轴径范围，两侧半联轴器的轴孔可以根据实际需求加工成通孔、键槽孔或者顶丝固定结构，轴孔的深度要满足轴端插入后的接触长度要求，避免轴端压接过短导致的连接松动；中间十字滑块的两个凸肩需要做等厚设计，凸肩与两侧半联轴器凹槽的配合间隙要控制在合理范围，间隙过小会导致滑动阻力过大，偏移补偿能力下降，间隙过大则会在传动换向时产生冲击噪音，加速配合面的磨损。滑块的滑动接触面在设计时需要考虑润滑留存的空间，部分工况下可以在滑块端面开设浅油槽，方便定期涂抹润滑脂降低滑动摩擦系数，减少长期运行后的磨损量。

从安装边界来看，这类联轴器的径向尺寸要控制在轴系周边的安装空间内，安装时不需要大幅度移动两侧的动力端和负载端设备，只需要将两侧半联轴器分别固定在两根对接轴的轴端，调整位置让中间滑块的两个凸肩分别卡入两侧的凹槽内，再锁紧轴端的固定螺丝即可完成装配，轴向占用长度比同扭矩规格的弹性柱销联轴器更短，适合轴向安装空间紧凑的设备布局。需要注意的是，这类联轴器的适用转速不能过高，当转速超过额定范围时，中间滑块的偏心滑动会产生额外的离心力，加剧振动和磨损，因此在选型阶段需要结合轴系的实际工作转速、传递扭矩大小、两轴的最大偏移量来匹配对应的尺寸规格，避免选型不当导致的传动失效。

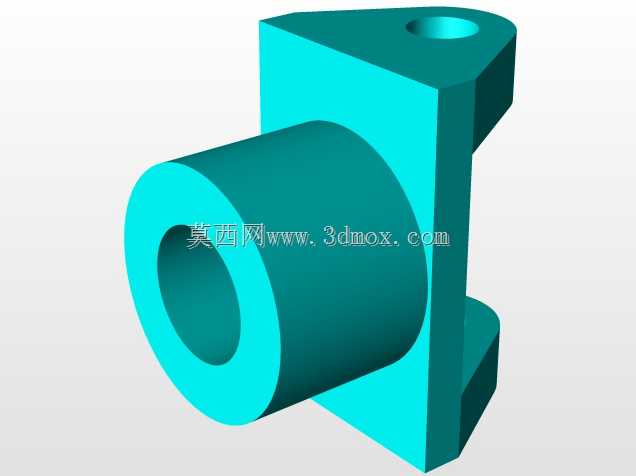

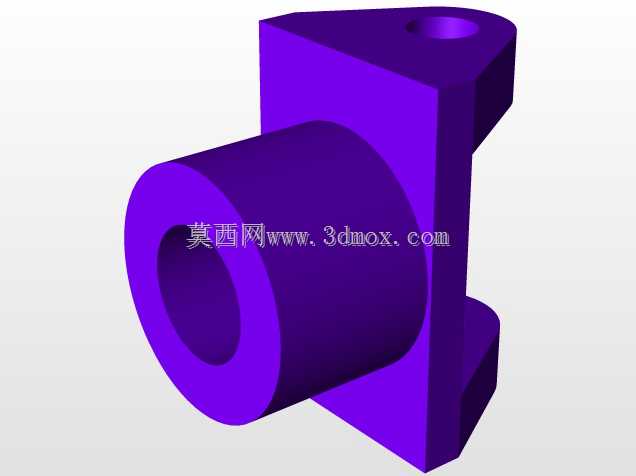

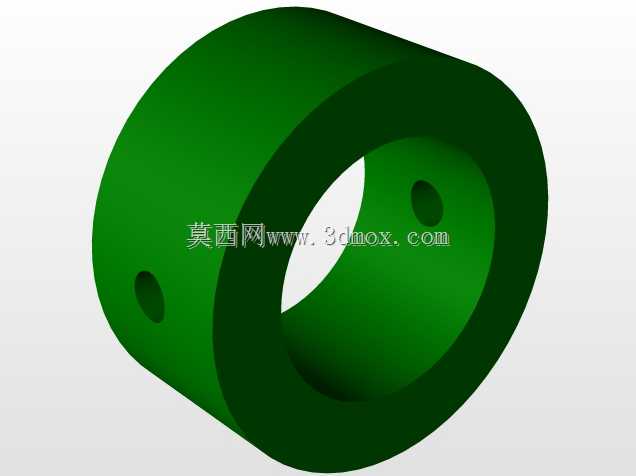

结构细节上，两侧半联轴器的本体采用对称结构设计，凹槽的导向面要保证足够的平面度和垂直度，确保滑块滑动过程中不会出现卡滞；滑块的凸肩根部需要做小圆弧过渡，减少应力集中，避免长期受挤压后出现根部断裂的问题。轴孔的键槽尺寸要符合对应轴径的标准键槽规格，保证键连接的配合精度，传递扭矩时键的受力均匀，不会出现局部压溃的情况。在一些有轻量化需求的场景下，半联轴器可以选用铝合金材质加工，滑块选用耐磨铜合金或者工程塑料材质，在保证强度的前提下降低整体重量，减少高速运转时的离心载荷；如果是重载工况，则可以选用45号钢调质处理，配合表面淬火的滑动接触面，提升整体的承载能力和耐磨性能。

实际应用中，这类联轴器常被用在阀门驱动机构、小型输送带的辊筒传动、仪表类设备的动力传递环节，这些场景往往受设备装配空间限制，很难做到两轴的完全精准对中，这类联轴器的偏移补偿特性刚好能适配这类安装条件，同时结构简单，加工难度低，后期维护只需要定期检查滑块的磨损情况，磨损超差后单独更换滑块即可，不需要整体更换联轴器，能有效降低设备的后期维护成本。设计建模过程中，需要重点校验滑块的滑动行程是否能覆盖最大允许的径向偏移量，同时要保证联轴器在最大偏移状态下，滑块的凸肩不会从半联轴器的凹槽内脱出，预留足够的啮合长度，避免运行过程中出现脱开的故障。
