工业级电动鼓风机结构三维设计方案

在中小型机加工车间的气动工具工位旁，这类电动鼓风机是稳定提供低压大流量气源的核心配套设备，区别于高压空压机的高能耗输出，它的风压区间刚好匹配气动打磨机、风动扳手、小型气动吊具的工作需求，不会因为压力冗余造成能源浪费，也不会因为流量不足导致工具扭矩输出不稳。不少铸造厂的造型工段也会配置同类型设备，用来给砂型吹气清灰、给小型气动振实台提供动力，甚至在夏季工位降温时也能临时充当大流量风扇使用，工况适配性比单一功能的气源设备更广。

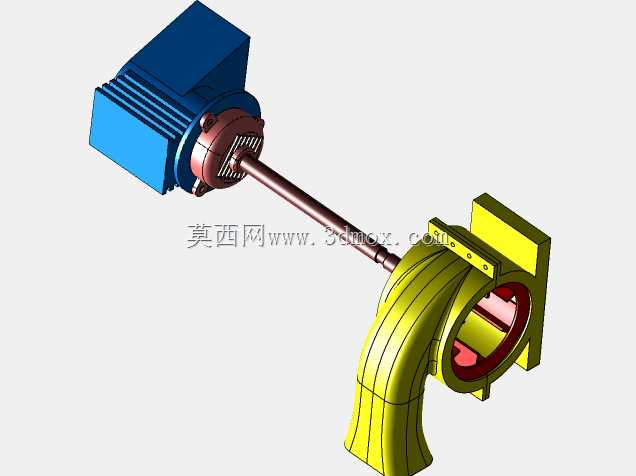

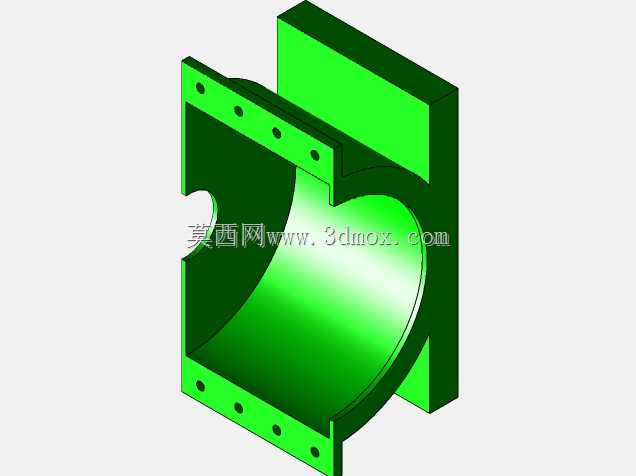

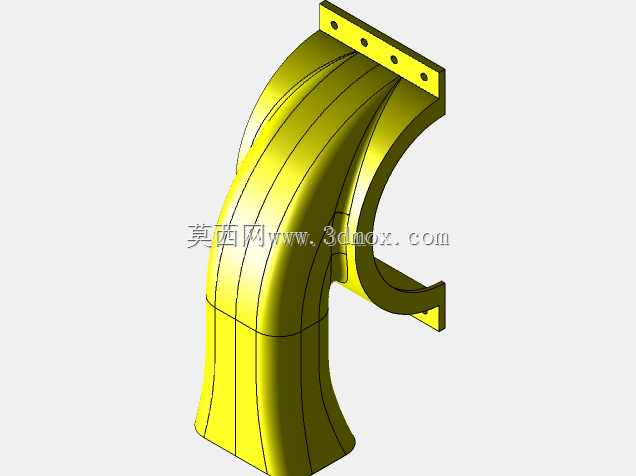

从结构设计逻辑来看，这款鼓风机采用电机直连叶轮的布局，省去了皮带传动的张紧结构与传动损耗，整体轴向尺寸更紧凑，安装时不需要预留皮带更换的侧向操作空间，对工位狭小的机加工点位十分友好。壳体采用渐开线涡壳结构，叶轮旋转产生的气流在涡壳内逐步减速增压，出口处的气流脉动被涡壳结构有效削弱，连接气动工具时不会出现因为气流波动导致的工具抖动问题。进风口位置设置了可拆卸的金属防护网，既可以阻挡车间内的铁屑、砂粒进入叶轮腔打坏叶片，也能在日常维护时快速拆下清理积尘，不需要拆解整机壳体就能完成进风侧的维保操作。

安装边界方面，设备底部设置了四个带橡胶减震垫的安装脚，螺栓孔位采用长圆孔设计，现场安装时可以根据预埋地脚的实际偏差微调固定位置，不需要二次扩孔返工。整机重心落在安装脚围成的矩形中心区域，满负荷运行时的震动幅度控制在0.2mm以内，连接的输气管道不需要额外加装软连接也能避免共振传递。出风口采用标准快插接头接口，和车间常用的气动软管规格完全匹配，不需要额外加工转接头就能完成管路对接，现场部署的效率很高。

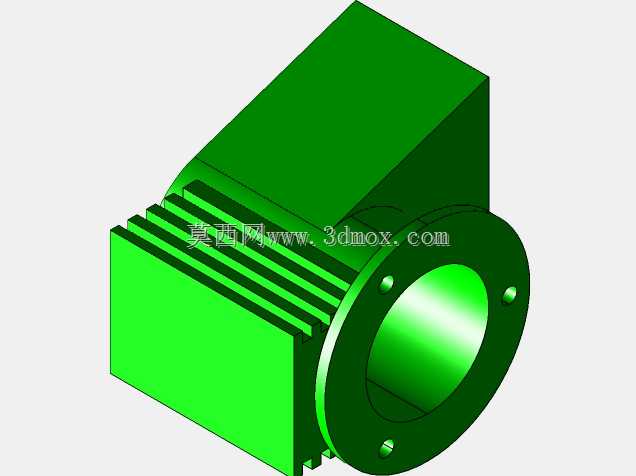

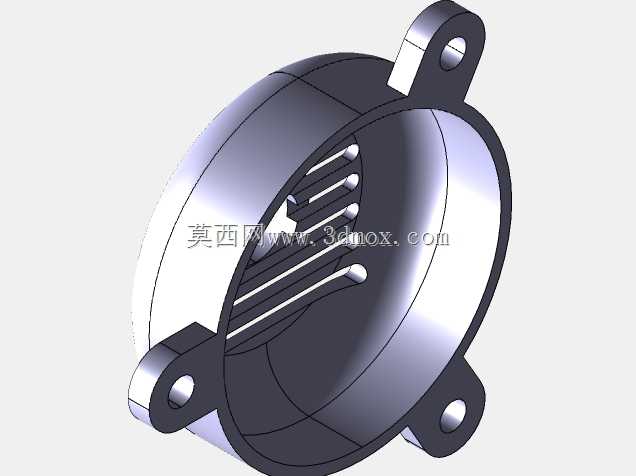

功能细节上，设备的电机端盖设置了散热筋结构，叶轮旋转产生的负压会带动部分气流从电机散热筋间隙流过，带走电机运行产生的热量，即使在铸造车间40℃以上的环境温度下连续8小时运行，电机绕组温度也能控制在绝缘等级允许的范围内，不会出现过热停机的问题。涡壳底部设置了可拆卸的排污螺塞，日常使用中进入腔体内的冷凝水、积尘可以通过拧下螺塞快速排出，避免积液长期浸泡叶轮造成锈蚀，也防止积水被气流带入气动工具内部损坏工具密封件。

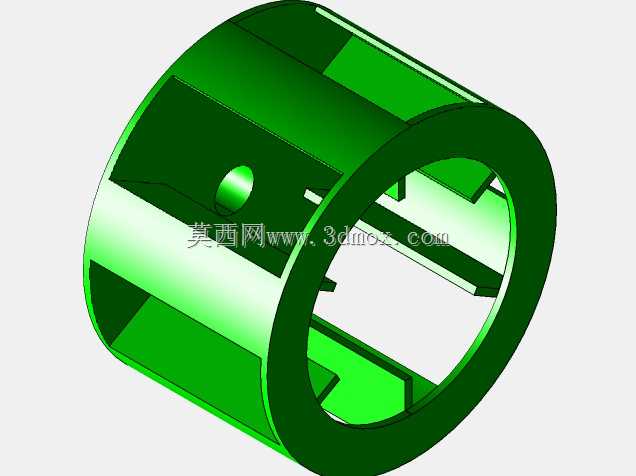

从建模的工程细节来看，所有配合面的公差都按照机械设计手册的推荐值选取，叶轮和涡壳内壁的间隙控制在1.5mm-2mm之间，既不会因为间隙太小造成叶轮和涡壳刮蹭，也不会因为间隙太大导致气流回流损失风压。电机轴和叶轮的连接采用平键加锁紧螺母的结构，键槽的位置度公差控制在0.05mm以内，高速旋转时不会出现动平衡超差的问题，整机运行噪音比皮带传动的同功率鼓风机低8-10分贝，能有效改善车间的作业噪音环境。

在不同工况的适配调整上，这款鼓风机的出口可以加装调压阀组件，根据外接设备的实际需求调整输出风压，比如给气动打磨笔供气时可以适当调低压力，给风动扳手供气时调高压力，不需要更换设备就能覆盖不同气动工具的气源需求。设备的接线盒采用防尘密封结构，铸造车间内的粉尘不会进入接线盒造成接触不良，适配多粉尘的工业作业场景。整体结构没有易损的复杂传动部件，日常维护只需要定期清理进风网、检查轴承润滑情况即可，维保成本远低于带传动或者齿轮传动的鼓风设备。
