法兰连接式工业进料止回阀结构

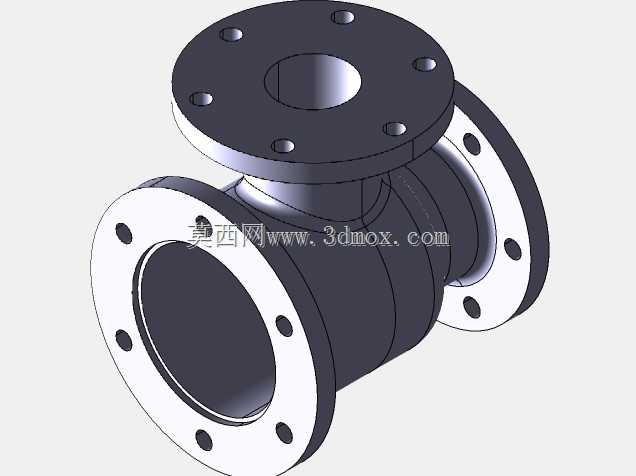

　　从结构设计逻辑来看，这款阀采用升降式止回结构，阀瓣的运动轨迹与介质正向流动方向保持同轴，当介质从侧部法兰入口进入阀腔时，介质压力会克服阀瓣自重与弹簧预紧力将阀瓣顶起，介质即可顺着垂直流道从上部法兰出口流出；当上游出现压力波动、介质有反向流动趋势时，阀瓣会在自重、弹簧力以及反向介质压力的共同作用下快速回落，与阀座密封面紧密贴合，彻底截断介质的反向流道，整个启闭过程不需要额外的人工或者电控干预，完全依靠管路内的介质压力差实现自动动作，可靠性极强，适合在无人值守的管段长期运行。在化工、市政供水、油气输送以及常规工业流体输送管网中，进料端的止回部件是保障管路系统稳定运行的核心元件，这类部件的核心作用是避免管路内介质出现反向倒流，防止上游泵组、计量设备因介质回流出现水锤冲击、叶轮反转等故障，同时也能避免管路内的介质混杂，保障工艺介质的输送纯度。这款进料止回阀采用立式法兰连接结构，整体流道为直角转向设计，适配侧进上出的管路布设场景，在进料端的管路上安装时，不需要额外加装转向弯头就能完成管路走向的适配，能有效减少管路的连接节点，降低介质泄漏的潜在风险。

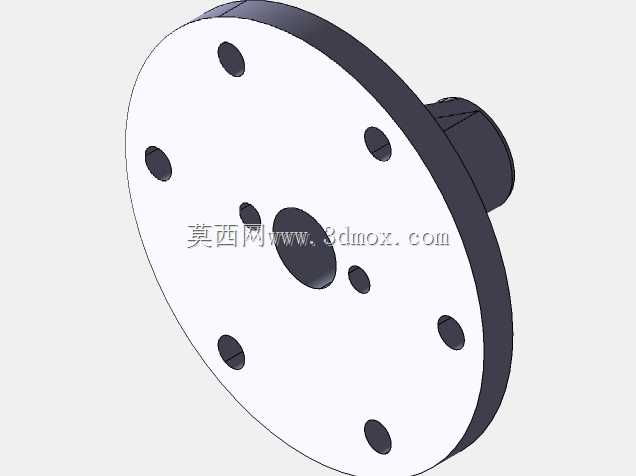

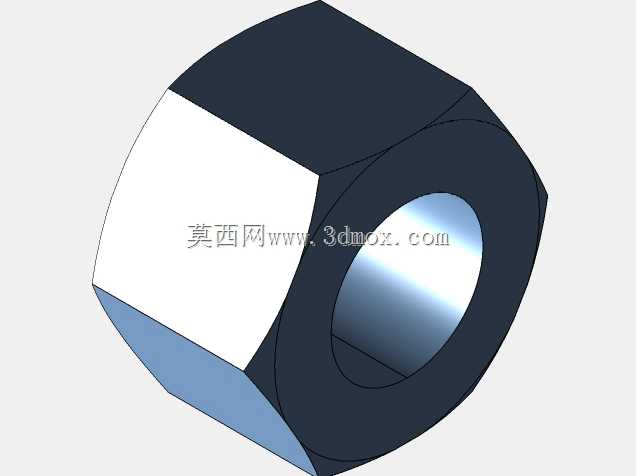

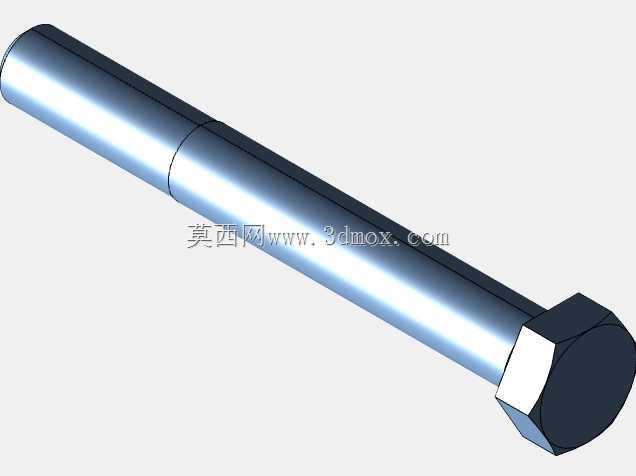

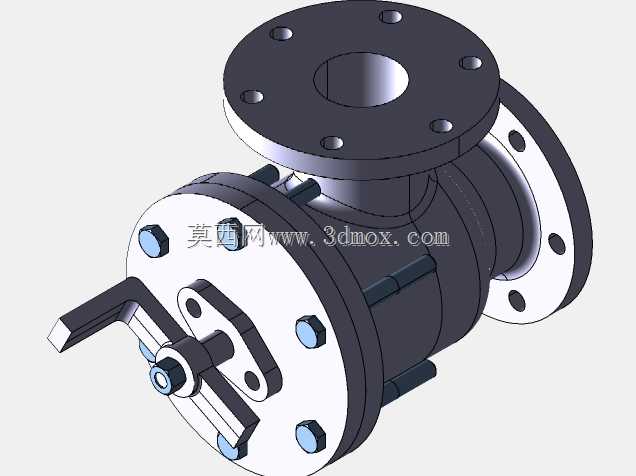

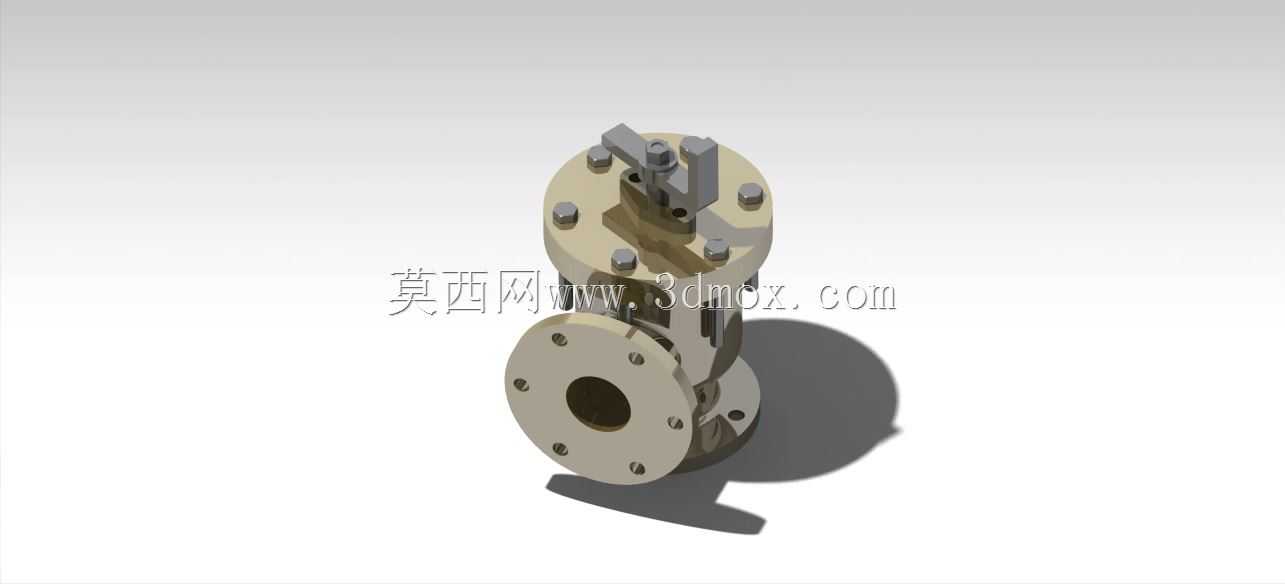

　　在安装边界的设计上，这款阀的两个连接法兰均采用标准化工法兰尺寸规范，法兰端面的螺栓孔位置、孔径以及密封面的粗糙度都符合通用管路的连接要求，现场安装时不需要对法兰面进行二次加工，只要匹配对应压力等级的密封垫片，按照对角顺序拧紧法兰螺栓就能完成密封连接。阀体的整体外形为立式柱状结构，下部侧方的入口法兰与上部的出口法兰保持垂直布局，安装时需要预留的操作空间主要集中在阀盖顶部的检修区域，日常维护时不需要将整个阀体从管路上拆卸下来，只需要松开阀盖与阀体连接的一圈螺栓，就能将内部的阀瓣、弹簧、密封件整体取出，进行密封面磨损检查、弹簧疲劳度检测以及易损件更换，大幅降低后期运维的工作量。

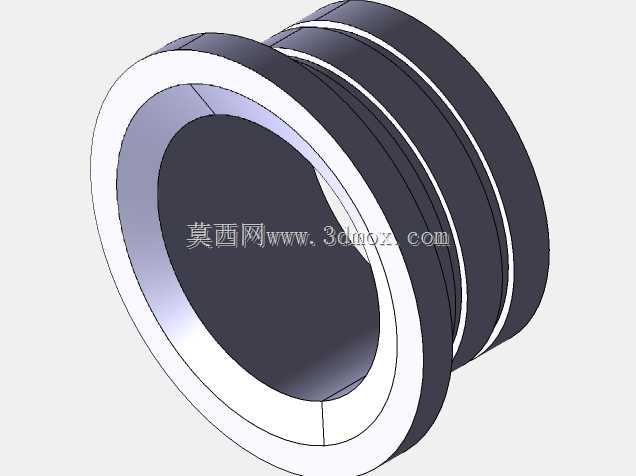

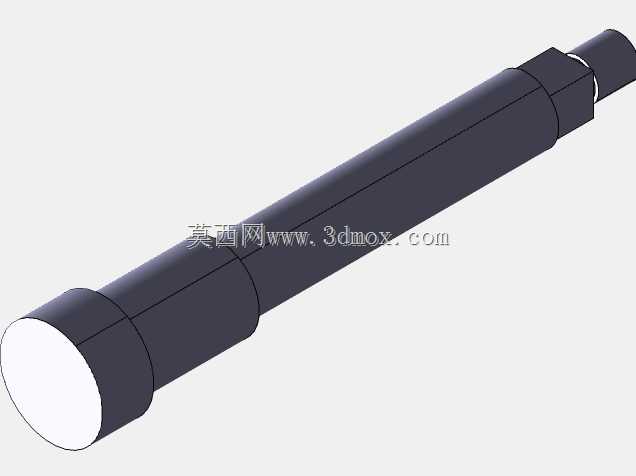

　　从结构细节来看，阀腔内部的流道做了圆弧过渡处理，没有直角突变的结构，能有效减少介质在阀腔内的紊流与压损，避免介质内的固体颗粒在阀腔底部沉积，即使是带有少量固体杂质的工艺介质，也能顺着流道顺利通过，不会出现杂质卡涩阀瓣导致止回失效的问题。阀瓣与阀座的密封面采用堆焊硬质合金的设计，密封面的硬度高、耐冲刷性能好，即使长期在高速介质的冲刷下运行，也不会出现密封面磨损导致的内漏问题，能有效保障长期运行的密封可靠性。阀杆与阀盖之间的导向部位采用了耐磨衬套结构，阀瓣升降过程中的同轴度能得到有效保障，不会出现阀瓣偏磨、卡涩的情况，即使在介质压力波动较大的工况下，阀瓣也能平稳动作，不会出现频繁撞击产生的异响与结构疲劳。

　　在实际选型适配中，这款阀适合安装在泵组出口的进料管段、储罐进料管路以及需要防止介质倒流的工艺管段，安装时只需要保证阀瓣的运动方向保持垂直，就能保障止回动作的可靠性，不需要额外配置支撑结构，阀体本身的法兰连接强度就能承受管路的重量与介质压力带来的载荷。针对不同的介质工况，这款阀的内部密封件可以适配不同的材质，在清水、常温油品等常规介质中可以采用丁腈橡胶密封，在腐蚀性介质或者高温工况下可以更换为氟橡胶或者金属硬密封结构，不需要改动阀体的整体外形与安装尺寸，就能适配不同的工况需求，通用性极强。建模过程中对每个零件的配合公差都做了对应还原，法兰螺栓的位置度、阀瓣与阀座的配合间隙、导向衬套与阀杆的配合精度都按照实际加工要求进行了设定，模型可以直接用于管路布局的干涉检查、运维培训的结构拆解演示，也能作为同类型阀门设计的参考原型，帮助结构设计人员快速完成类似产品的方案迭代，减少重复建模的工作量。
